JFET 2N3819
¿Qué es el Transistor 2N3819?
El 2N3819 es un transistor de efecto de campo de unión (JFET) tipo N-Channel, diseñado específicamente para aplicaciones de amplificación de pequeña señal y baja frecuencia. Es uno de los JFETs más populares y utilizados en electrónica analógica, especialmente en amplificadores de audio, preamplificadores e instrumentación debido a su excelente relación señal-ruido y alta impedancia de entrada.
¿Qué es un JFET y cómo se diferencia de otros transistores?
Un JFET (Junction Field Effect Transistor) es un transistor controlado por voltaje, no por corriente como los BJT. Sus características principales son:
- Alta impedancia de entrada: Prácticamente no consume corriente en el gate
- Normalmente ON: Conduce corriente cuando el gate está a 0V
- Control por voltaje negativo: Se apaga aplicando voltaje negativo al gate
- Bajo ruido: Ideal para amplificadores de entrada sensibles
- Linealidad: Excelente para aplicaciones de audio
Características Principales
| Parámetro | Símbolo | Valor Típico | Máximo | Unidad |
|---|---|---|---|---|
| Tipo | - | N-Channel JFET | - | - |
| Voltaje Drain-Source máximo | VDS | - | 25 | V |
| Voltaje Gate-Source máximo | VGS | - | -25 | V |
| Corriente de Drain (VGS=0) | IDSS | 2-20 | - | mA |
| Voltaje de Pinch-off | VP | -2 a -8 | - | V |
| Transconductancia | gfs | 2000-6500 | - | μS |
| Corriente de Gate | IGSS | - | 1 | nA |
| Capacitancia Gate-Source | Ciss | 4-10 | - | pF |
| Capacitancia Gate-Drain | Crss | 1-3 | - | pF |
| Potencia máxima | PD | - | 200 | mW |
| Temperatura de operación | TJ | -65 a +135 | - | °C |
| Encapsulado | - | TO-92 | - | - |

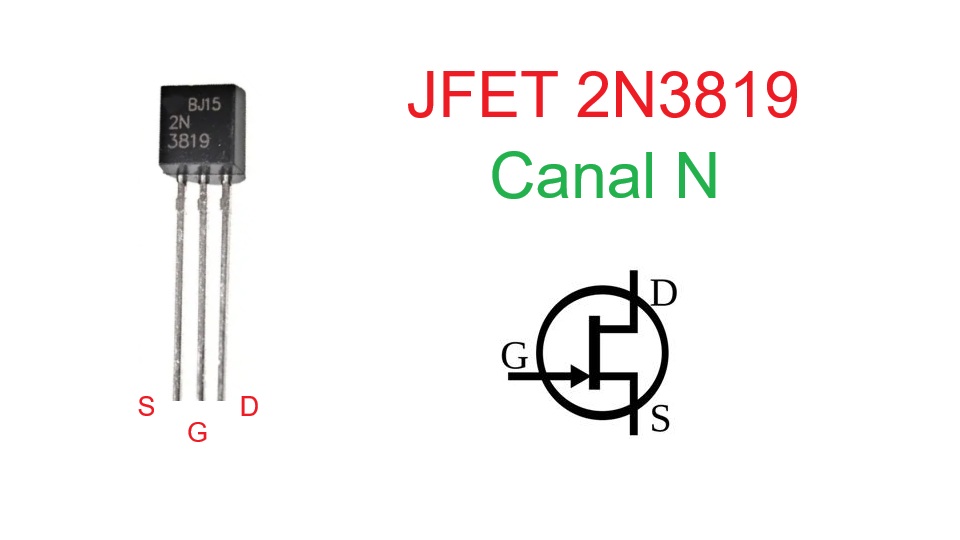

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista desde arriba):
- Pin 1: Source (S)
- Pin 2: Gate (G)
- Pin 3: Drain (D)
Nota: Algunos fabricantes pueden tener diferentes configuraciones de pines. Siempre verificar el datasheet específico del fabricante.
Aplicaciones Típicas
- Preamplificadores de audio de alta fidelidad
- Amplificadores de instrumentación
- Buffers de alta impedancia
- Amplificadores de entrada de osciloscopios
- Mezcladores de RF
- Osciladores de cristal
- Filtros activos
- Amplificadores operacionales de entrada JFET
- Circuitos de muestreo y retención (Sample & Hold)
- Amplificadores de micrófono condensador
Equivalentes y Reemplazos
Los siguientes JFETs pueden usarse como reemplazo del 2N3819 en la mayoría de aplicaciones:
- 2N5457: Características muy similares, ampliamente disponible
- 2N5458: IDSS más bajo, buena alternativa
- J201: Moderno reemplazo SMD y through-hole
- BF245A: Equivalente europeo
- 2SK30A: Alternativa japonesa
- J113: Parámetros similares, fácil de conseguir
- 2N4416: Para aplicaciones de mayor frecuencia
- MPF102: Alternativa popular en algunos mercados
Importante: Los JFETs tienen gran variabilidad entre unidades. Siempre medir IDSS y VP antes de usar en circuitos críticos.
Transistor Complemento
El complemento P-Channel del 2N3819 es:
- 2N3820: JFET P-Channel con características complementarias
Otros JFETs P-Channel compatibles:
- J177: P-Channel moderno, buena alternativa
- 2SJ74: P-Channel japonés
Los pares complementarios N/P-Channel son útiles en:
- Amplificadores diferenciales simétricos
- Fuentes de corriente constante balanceadas
- Amplificadores operacionales JFET discretos
- Circuitos de cancelación de offset
