2N3866
¿Qué es el Transistor 2N3866?
El 2N3866 es un transistor bipolar NPN especializado para aplicaciones de radiofrecuencia (RF). Diseñado específicamente para amplificación de potencia en las bandas VHF y UHF, es ampliamente utilizado en transmisores de radio, amplificadores lineales y equipos de comunicación. Su construcción permite un excelente rendimiento en frecuencias desde HF hasta 400 MHz.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN RF Power | - |
| Voltaje Colector-Emisor máximo | VCEO | 30 | V |
| Voltaje Colector-Base máximo | VCBO | 40 | V |
| Voltaje Emisor-Base máximo | VEBO | 3 | V |
| Corriente de Colector máxima | IC | 4 | A |
| Potencia máxima (hasta 150 MHz) | PD | 30 | W |
| Ganancia de corriente (hFE) | β | 15-60 | - |
| Frecuencia de transición | fT | 800 | MHz |
| Ganancia de potencia @ 175 MHz | GP | 4 | dB |
| Temperatura de unión máxima | TJ | 200 | °C |
| Encapsulado | - | TO-39 (metálico) | - |

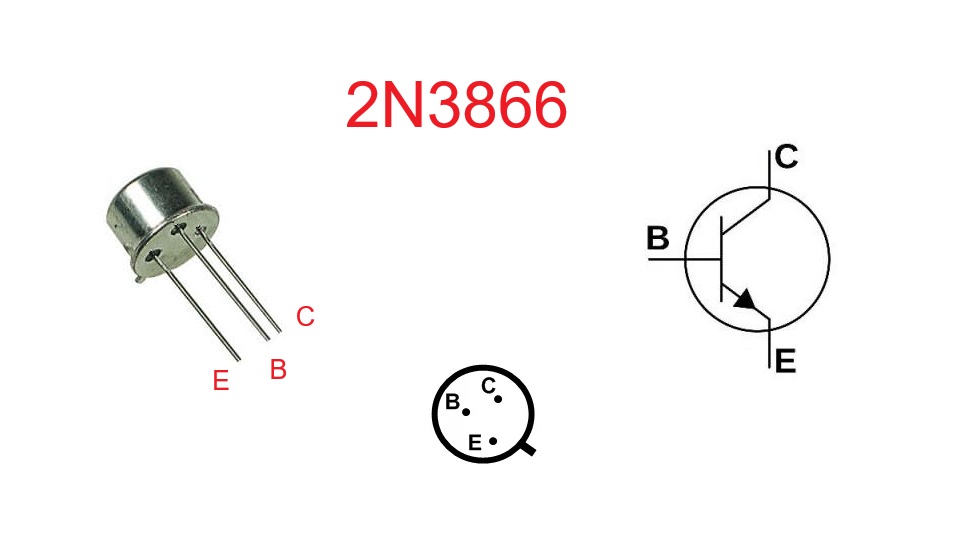

Configuración de Pines (Pinout)
Vista desde abajo (TO-39):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
- Carcasa: Conectada al colector (requiere aislamiento térmico)
Nota: El encapsulado TO-39 es metálico y requiere disipador de calor adecuado para operación a máxima potencia.
Parámetros RF Específicos
| Parámetro | Condiciones | Valor Típico | Unidad |
|---|---|---|---|
| Potencia de salida | VCC=28V, f=175MHz | 15 | W |
| Eficiencia de colector | Clase C, f=175MHz | 60 | % |
| Ganancia de potencia | f=175MHz | 4 | dB |
| Capacitancia Colector-Base | Ccb | 8 | pF |
| Capacitancia Emisor-Base | Ceb | 40 | pF |
Aplicaciones Típicas
- Amplificadores de potencia RF (HF a UHF)
- Transmisores de FM (88-108 MHz)
- Amplificadores lineales para radioaficionados
- Sistemas de comunicación VHF/UHF
- Amplificadores para televisión (canales VHF)
- Drivers de potencia RF
- Osciladores de potencia
- Amplificadores clase C para transmisión
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N3866 en aplicaciones de RF:
- 2N3553: Características muy similares, intercambiable directo
- 2SC1970: Transistor japonés con mejor linealidad
- 2SC1971: Versión mejorada del 2SC1970
- MRF237: Motorola, similar rendimiento RF
- BLY89: Philips, para VHF/UHF
- 2N4427: Menor potencia pero compatible en muchos circuitos
- 2N6080: Mayor voltaje de ruptura
- MRF475: Versión moderna con mejores especificaciones
Importante: En aplicaciones RF críticas, verificar impedancias de entrada/salida y características de ruido antes de sustituir.
