¿Qué es el Transistor 2N3906?
El 2N3906 es un transistor bipolar de unión (BJT) tipo PNP de propósito general, diseñado específicamente como complemento del popular transistor NPN 2N3904. Es ampliamente utilizado en circuitos de amplificación de pequeña señal, conmutación y aplicaciones de baja potencia. Su popularidad se debe a su excelente relación precio-prestaciones y amplia disponibilidad mundial.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 40 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 200 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 250 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Corriente de Base máxima | IB | 50 | mA |

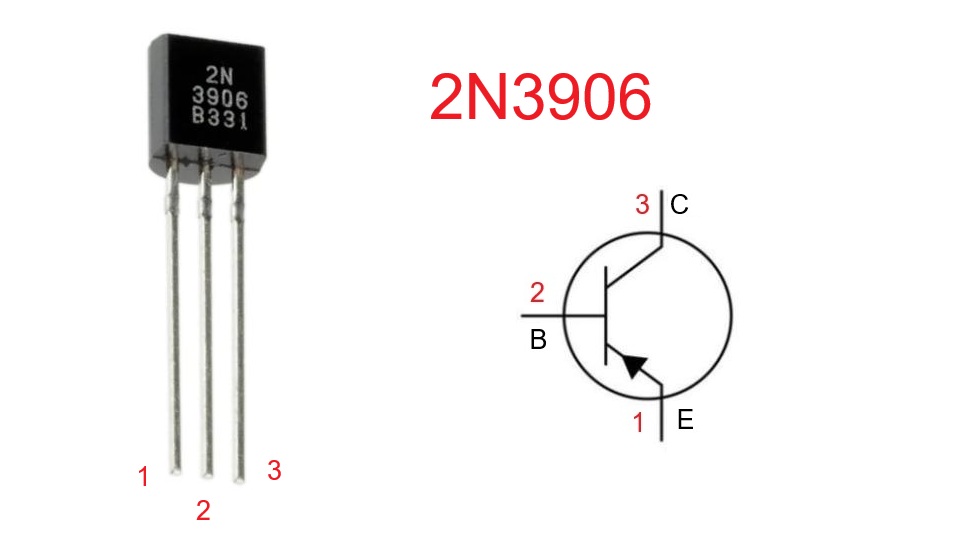

Configuración de Pines (Pinout)
Vista frontal (TO-92):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: El encapsulado estándar es TO-92 (plástico), con la parte plana hacia adelante. También disponible en SOT-23 para montaje superficial (MMBT3906).
Aplicaciones Típicas
- Amplificadores de señal de baja potencia
- Circuitos de conmutación de baja corriente
- Circuitos complementarios con transistores NPN
- Drivers para LEDs (configuración emisor común)
- Osciladores y multivibradores
- Circuitos de temporización
- Amplificadores diferenciales
- Fuentes de corriente constante
- Circuitos de protección y limitación
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo directo del 2N3906 en la mayoría de aplicaciones:
- MMBT3906: Versión SMD en encapsulado SOT-23
- PN3906: Equivalente directo en algunos fabricantes
- BC557: Equivalente europeo muy popular
- BC327: Mayor corriente de colector (800mA)
- 2N2907A: Alternativa con mayor corriente (600mA)
- 2N4403: Versión mejorada con mayor corriente
- MPSA56: Mayor voltaje de ruptura (80V)
- 2SA1015: Equivalente asiático popular
Importante: Verificar siempre las especificaciones de voltaje y corriente del circuito antes de realizar sustituciones.
Transistor Complemento
El complemento NPN del 2N3906 es:
- 2N3904: Transistor NPN con características muy similares pero polaridad opuesta
Comparación 2N3906 vs 2N3904:
| Característica | 2N3906 (PNP) | 2N3904 (NPN) |
|---|---|---|
| Tipo | PNP | NPN |
| VCEO | 40V | 40V |
| IC máx | 200mA | 200mA |
| hFE | 100-300 | 100-300 |
| fT | 250MHz | 300MHz |
Esta pareja complementaria es ideal para amplificadores push-pull, circuitos clase B, y aplicaciones que requieren simetría entre transistores PNP y NPN.
