2N4401
¿Qué es el Transistor 2N4401?
El 2N4401 es un transistor bipolar de unión (BJT) tipo NPN de propósito general, diseñado como una versión mejorada del popular 2N3904. Su principal ventaja es su mayor capacidad de corriente (600mA vs 200mA), manteniendo características similares de voltaje y ganancia. Es el transistor ideal cuando se necesita más corriente que el 2N3904 pero sin llegar a transistores de potencia como el TIP31C.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 600 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 250 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Corriente de saturación colector | ICsat | 50 | mA |
| Voltaje de saturación CE | VCEsat | 0.3 | V |

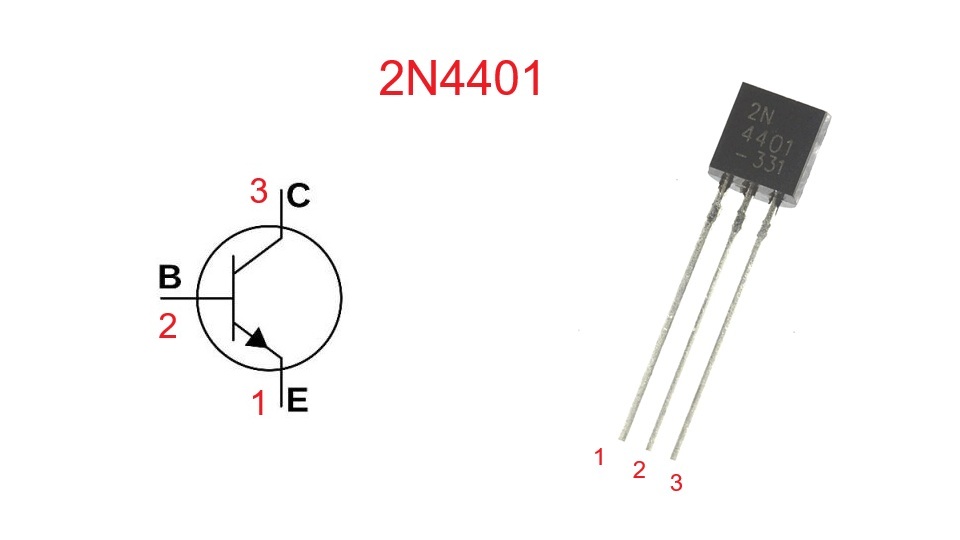

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista frontal plana hacia usted):
- Pin 1: Emisor (E) - Izquierda
- Pin 2: Base (B) - Centro
- Pin 3: Colector (C) - Derecha
Secuencia: E-B-C (de izquierda a derecha). Encapsulado TO-92 de plástico negro, idéntico al 2N3904.
Aplicaciones Típicas
- Drivers para LEDs de mayor potencia y tiras de LEDs
- Amplificadores de audio de potencia media
- Circuitos de conmutación de corriente media
- Control de relés de hasta 12V
- Drivers para motores pequeños (hasta 500mA)
- Amplificadores de RF de baja potencia
- Buffers de corriente para circuitos digitales
- Osciladores de potencia media
- Circuitos de control para solenoides pequeños
- Pre-amplificadores para etapas de potencia
- Fuentes de corriente constante
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N4401 en la mayoría de aplicaciones:
- PN4401: Versión plástica idéntica, intercambiable 100%
- 2N2222A: Muy similar, mayor corriente (800mA vs 600mA)
- MPBT4401: Versión SMD en encapsulado SOT-23
- BC337: Equivalente europeo, mayor corriente (800mA)
- 2N5551: Mayor voltaje (160V vs 40V), misma corriente
- MPSA05: Versión para alta frecuencia (100MHz más)
- 2N3904: Menor corriente (200mA) pero compatible para cargas ligeras
- 2SC1815: Equivalente asiático, muy popular
- S8050: Equivalente chino económico
Nota: El 2N4401 es superior al 2N3904 para aplicaciones que requieren más de 200mA.
Transistor Complemento
El complemento PNP perfecto del 2N4401 es:
- 2N4403: Transistor PNP con características casi idénticas pero polaridad opuesta
- PN4403: Versión plástica del 2N4403
