2N4403
¿Qué es el Transistor 2N4403?
El 2N4403 es un transistor bipolar de unión (BJT) tipo PNP de propósito general, diseñado para aplicaciones de amplificación y conmutación de pequeña señal. Es el complemento directo del popular transistor NPN 2N4401, siendo una excelente opción para circuitos que requieren polaridad PNP.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 600 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 250 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-92 | - |

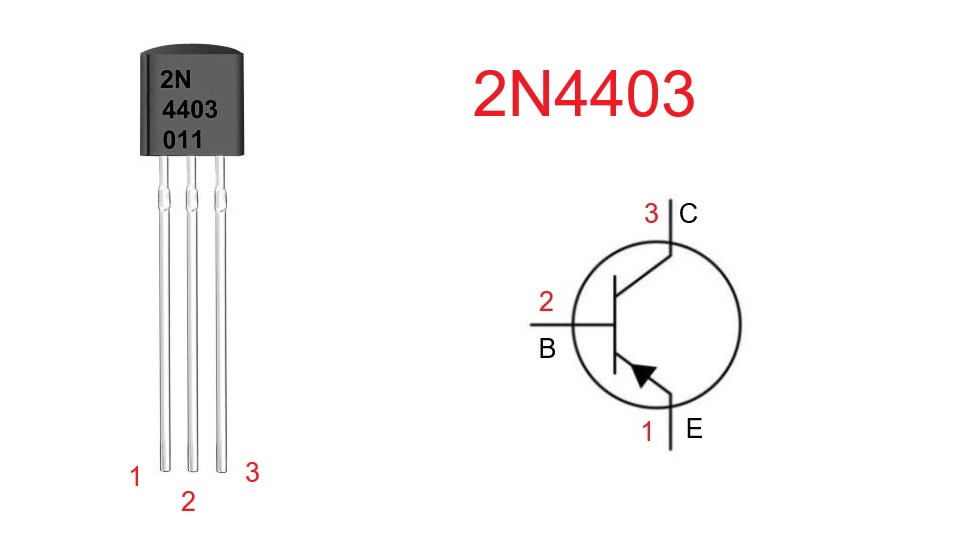

Configuración de Pines (Pinout)
Vista frontal del TO-92 (lado plano hacia adelante):
- Pin 1 (Izquierda): Emisor (E)
- Pin 2 (Centro): Base (B)
- Pin 3 (Derecha): Colector (C)
Configuración estándar: E-B-C de izquierda a derecha cuando se ve de frente.
Aplicaciones Típicas
- Amplificadores de señal PNP
- Circuitos de conmutación de lado alto (high-side switching)
- Inversores de señal
- Drivers para cargas conectadas a tierra
- Circuitos push-pull complementarios
- Amplificadores diferenciales
- Circuitos de control de motores pequeños
- Interfaces de sensores
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo del 2N4403 en la mayoría de aplicaciones:
- 2N3906: Muy común, menor corriente (200mA)
- 2N2907A: Clásico complemento del 2N2222A
- BC557: Equivalente europeo popular
- BC327: Mayor corriente (800mA), TO-92
- PN4403: Versión alternativa del mismo chip
- MPSA56: Mayor voltaje (80V), TO-92
- 2N5401: Alto voltaje (150V), mayor potencia
Nota: Al sustituir, verificar que los parámetros del reemplazo cumplan o excedan los requerimientos del circuito original.
Transistor Complemento
El complemento NPN del 2N4403 es:
- 2N4401: Transistor NPN con características prácticamente idénticas pero polaridad opuesta
Esta pareja complementaria (2N4401/2N4403) es muy popular en:
- Amplificadores push-pull clase B
- Amplificadores diferenciales simétricos
- Circuitos de conmutación bidireccional
- Drivers complementarios para cargas
