SCR 2N5060

¿Qué es el SCR 2N5060?

El SCR 2N5060 es un rectificador controlado de silicio (Silicon Controlled Rectifier) de baja potencia perteneciente a la familia de tiristores. Es un dispositivo semiconductor de cuatro capas PNPN que actúa como un interruptor controlado unidireccional. Una vez activado por una señal en su compuerta, permite el flujo de corriente desde el ánodo al cátodo hasta que la corriente se reduce por debajo de su valor de mantenimiento o se invierte la polaridad del voltaje aplicado.

Este componente está diseñado específicamente para aplicaciones de consumo de alto volumen donde se requiere un control preciso de potencia con una corriente de disparo muy sensible en la compuerta.

Características Principales

• Voltaje de bloqueo repetitivo: 30V (VDRM/VRRM)
• Corriente RMS en estado ON: 0.8A (IT(RMS))
• Corriente promedio en estado ON: 0.51A a 67°C (IT(AV))
• Corriente de disparo de compuerta: 200µA máximo (IGT)
• Voltaje de disparo de compuerta: 0.8V máximo (VGT)
• Corriente de mantenimiento: 5mA máximo (IH)
• Corriente de pico no repetitiva: 10A (ITSM)
• Encapsulado: TO-92 (plástico)
• Temperatura de operación: -40°C a +110°C

Pinout

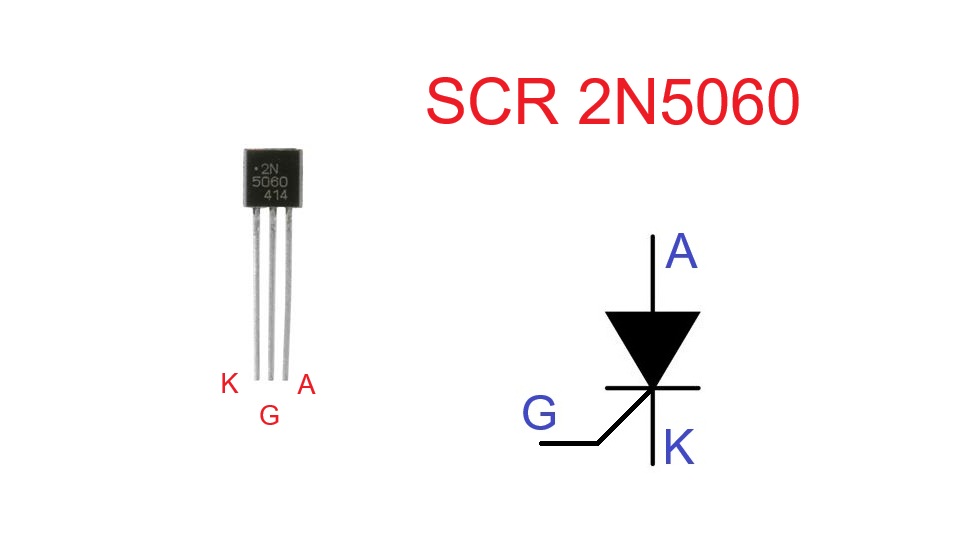

El SCR 2N5060 en encapsulado TO-92 presenta la siguiente configuración de pines vista desde el frente (lado plano hacia el observador):

• Pin 1 (izquierda): Cátodo (K)
• Pin 2 (centro): Compuerta/Gate (G)
• Pin 3 (derecha): Ánodo (A)

Es importante verificar siempre el datasheet del fabricante específico, ya que algunos pueden tener variaciones en la disposición de pines.

¿Qué reemplazos o equivalencias tiene?

El SCR 2N5060 puede ser reemplazado por los siguientes componentes equivalentes:

1. 2N5061: Versión de 60V de la misma familia, compatible en aplicaciones de 30V
2. 2N5062: Versión de 100V, también compatible como reemplazo directo
3. 2N5064: Versión de 200V, utilizable como reemplazo universal
4. MCR106-6: SCR equivalente con características similares
5. C106D: Alternativa común con especificaciones comparables

Al seleccionar un reemplazo, es fundamental verificar que las características de corriente y voltaje sean iguales o superiores a las del 2N5060 original.

Principio de Funcionamiento

El SCR 2N5060 funciona como un interruptor controlado que permanece normalmente bloqueado (OFF). Para activarlo, se debe aplicar un pulso de corriente mínimo de 200µA y un voltaje de al menos 0.8V entre la compuerta y el cátodo, manteniendo el ánodo con polaridad positiva respecto al cátodo.

Proceso de conmutación:

1. Estado OFF: Sin señal en la compuerta, el SCR bloquea hasta 30V entre ánodo y cátodo
2. Disparo: Al aplicar 200µA en la compuerta, el dispositivo se activa
3. Estado ON: Una vez disparado, conduce corriente (hasta 0.8A RMS) con una caída de voltaje típica de 1.7V
4. Mantenimiento: Permanece conduciendo mientras la corriente sea mayor a 5mA
5. Apagado: Se desactiva cuando la corriente cae por debajo de 5mA o se invierte la polaridad

Este comportamiento lo hace ideal para aplicaciones de control de potencia en corriente alterna, donde se apaga automáticamente en cada semiciclo negativo.

Aplicaciones Típicas

El SCR 2N5060 es ampliamente utilizado en diversos proyectos de electrónica:

• Control de lámparas incandescentes: Dimmers y reguladores de intensidad luminosa
• Drivers de relés: Activación de relés electromagnéticos con señales de baja potencia
• Control de motores pequeños: Regulación de velocidad en motores de corriente alterna
• Drivers para tiristores de mayor potencia: Como etapa de control para SCRs de alta corriente
• Circuitos de detección y sensado: Activación por señales de sensores
• Fuentes de alimentación conmutadas: Control de transferencia de energía
• Sistemas de alarma: Activación de sirenas y indicadores
• Cargadores de batería: Control de corriente de carga

Recomendaciones de Uso

Consideraciones de Diseño:

• Resistencia de compuerta: Utilizar siempre una resistencia limitadora de corriente en serie con la compuerta para evitar daños por sobrecorriente
• Disipación de calor: Para corrientes cercanas a 0.8A, considerar el uso de disipador térmico o reducir la corriente según la temperatura ambiente
• Protección de sobrevoltaje: No exceder los 30V entre ánodo y cátodo para evitar la destrucción del dispositivo
• Tiempo de conmutación: Considerar el tiempo de encendido típico de 3µs para aplicaciones de alta frecuencia

Precauciones de Manejo:

• Sensibilidad estática: Manejar con precauciones antiestáticas para evitar daños en la compuerta
• Soldadura: Utilizar temperaturas de soldadura no superiores a 260°C durante máximo 10 segundos
• Almacenamiento: Conservar en ambiente seco entre -40°C y +150°C
• Verificación: Probar siempre el componente antes de la instalación final usando un multímetro en modo diodo

Diseño de Circuitos:

• Calcular correctamente la resistencia de compuerta según la fuente de señal disponible
• Asegurar que la carga mantenga al menos 5mA para el correcto funcionamiento en aplicaciones DC
• Considerar snubber circuits para aplicaciones inductivas que puedan generar picos de voltaje
• Verificar que la frecuencia de operación sea compatible con los tiempos de conmutación del dispositivo
