2N5087
¿Qué es el Transistor 2N5087?
El 2N5087 es un transistor bipolar de unión (BJT) tipo PNP de propósito general, especialmente diseñado para aplicaciones de amplificación de pequeña señal con alta ganancia y bajo ruido. Es muy popular en circuitos de audio y amplificadores de precisión debido a sus excelentes características de ruido.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 50 | V |
| Voltaje Colector-Base máximo | VCBO | 50 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 250-800 | - |
| Frecuencia de transición | fT | 40 | MHz |
| Potencia máxima | PD | 625 | mW |
| Figura de ruido máxima | NF | 2.0 | dB |
| Temperatura de operación | TJ | -65 a +200 | °C |

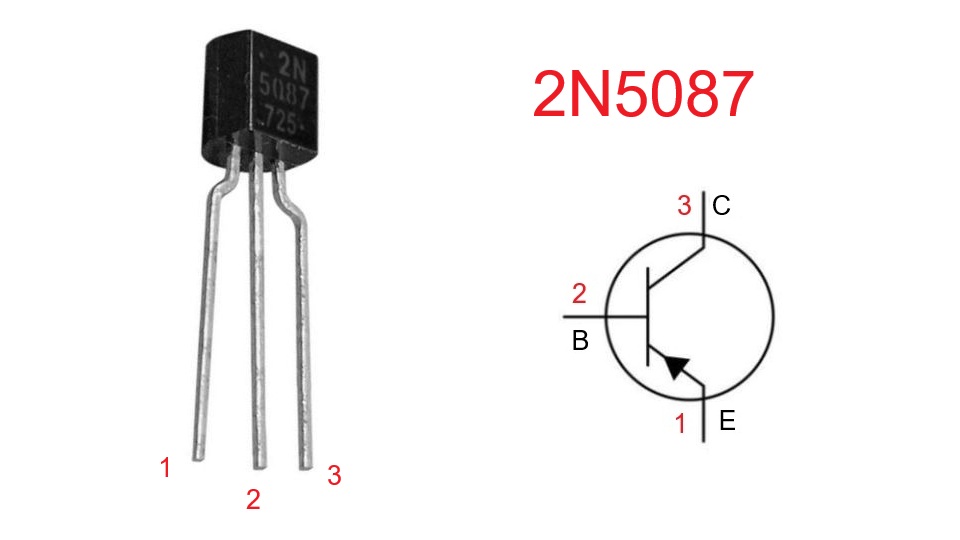

Configuración de Pines (Pinout)
Vista desde abajo (TO-92):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: También disponible en encapsulado SMD SOT-23 como MMBT5087.
Aplicaciones Típicas
- Amplificadores de audio de bajo ruido
- Preamplificadores de micrófono
- Amplificadores de instrumentación
- Circuitos de amplificación de pequeña señal
- Filtros activos
- Amplificadores operacionales discretos
- Circuitos de control automático de ganancia (AGC)
- Amplificadores de RF de bajo nivel
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N5087 en la mayoría de aplicaciones:
- 2N5086: Hermano menor, características casi idénticas
- MPSA55: Equivalente moderno, mayor corriente
- BC560: Equivalente europeo, similar rendimiento
- 2SA1015: Equivalente japonés popular
- KSA992: Reemplazo coreano de alta calidad
- BC557: Menos ganancia pero funcional para muchas aplicaciones
- 2N3906: Menor ganancia, pero disponible como backup
- MMBT5087: Versión SMD equivalente
Importante: Para aplicaciones críticas de audio, verificar la figura de ruido del reemplazo.
Transistor Complemento
El complemento NPN del 2N5087 es:
- 2N5088: Transistor NPN con características complementarias
- 2N5089: Versión alternativa NPN del mismo fabricante
Estos pares complementarios son ideales para:
- Amplificadores push-pull de audio
- Amplificadores diferenciales
- Circuitos simétricos de alta calidad
- Amplificadores clase B y AB
