2N5088
¿Qué es el Transistor 2N5088?
El 2N5088 es un transistor bipolar de unión (BJT) tipo NPN especializado en aplicaciones de audio y amplificación de pequeña señal. Su característica más destacada es su extraordinaria ganancia de corriente (hFE), que puede alcanzar valores de hasta 900, siendo 3 veces superior al 2N3904. Es el transistor preferido para preamplificadores de audio, efectos de guitarra, micrófonos y cualquier aplicación que requiera alta amplificación con bajo ruido.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 25 | V |
| Voltaje Colector-Base máximo | VCBO | 30 | V |
| Voltaje Emisor-Base máximo | VEBO | 7 | V |
| Corriente de Colector máxima | IC | 50 | mA |
| Ganancia de corriente (hFE) | β | 300-900 | - |
| Frecuencia de transición | fT | 50 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +200 | °C |
| Ruido (figura de ruido) | NF | 4 | dB |
| Voltaje de saturación CE | VCEsat | 0.3 | V |

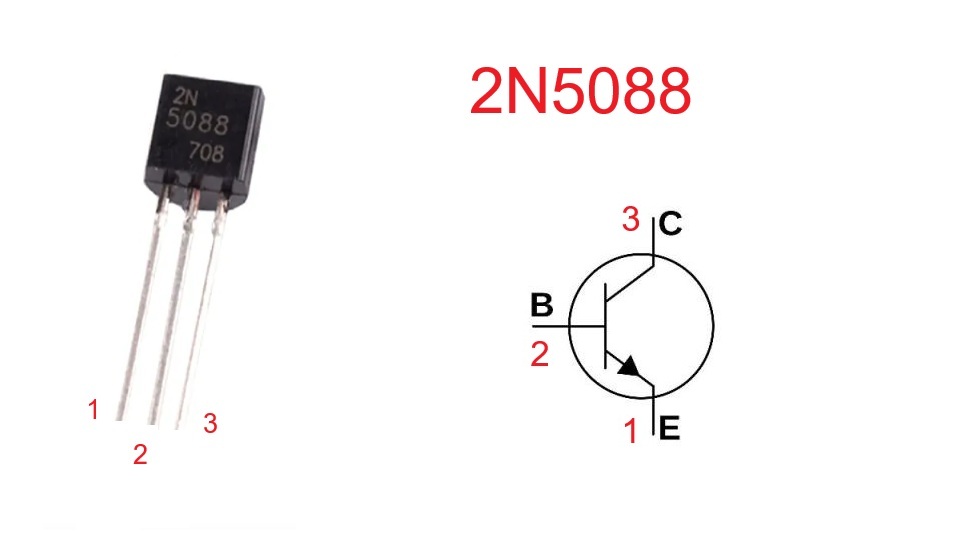

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista frontal plana hacia usted):
- Pin 1: Emisor (E) - Izquierda
- Pin 2: Base (B) - Centro
- Pin 3: Colector (C) - Derecha
Secuencia: E-B-C (de izquierda a derecha). Encapsulado TO-92 de plástico negro, idéntico a otros transistores de la serie 2N.
Aplicaciones Típicas
- Preamplificadores de audio: Micrófonos, instrumentos musicales
- Efectos de guitarra: Distorsión, overdrive, fuzz, boost
- Amplificadores de bajo ruido: Equipos de grabación profesional
- Buffers de audio: Impedancia alta a baja
- Osciladores de audio: Generadores de señal de baja frecuencia
- Amplificadores de instrumentación: Sensores de alta impedancia
- Circuitos de ganancia variable: AGC (Control Automático de Ganancia)
- Detectores de señal: Aplicaciones de RF de baja potencia
- Amplificadores logarítmicos: Medición de señales débiles
- Circuitos de feedback: Amplificadores operacionales discretos
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N5088 en aplicaciones de audio:
- 2N5089: Versión mejorada con mayor ganancia (hasta 1200 hFE)
- BC549C: Equivalente europeo de alta ganancia (hFE 420-800)
- BC550C: Similar al BC549C, baja corriente de fuga
- 2N3904: Menor ganancia (100-300) pero compatible para cargas ligeras
- MPSA18: Alta ganancia, bajo ruido, 25V
- 2N4401: Mayor corriente (600mA) pero menor ganancia
- BC547C: Versión de alta ganancia del popular BC547
- 2SC1815-Y: Equivalente japonés de alta ganancia
Importante: Para aplicaciones de audio críticas, preferir siempre el 2N5088 original por sus características específicas de ruido.
Transistor Complemento
El complemento PNP del 2N5088 es:
- 2N5087: Transistor PNP de alta ganancia, complemento perfecto
