JFET 2N5457
¿Qué es el Transistor 2N5457?
El 2N5457 es un transistor de efecto de campo de unión (JFET) de canal N, diseñado específicamente para aplicaciones de amplificación de pequeñas señales de RF y audio. Es uno de los JFETs más populares y utilizados en el mundo, especialmente valorado por su bajo ruido, alta impedancia de entrada y excelente estabilidad térmica.
¿Qué es un JFET y cómo funciona?
Un JFET (Junction Field Effect Transistor) es un transistor controlado por voltaje, no por corriente como los BJT. Características importantes:
- Normalmente ON: Conduce corriente sin voltaje aplicado al gate
- Control por voltaje: Se controla aplicando voltaje negativo al gate (para N-Channel)
- Alta impedancia: La entrada tiene impedancia extremadamente alta (mega-ohms)
- Bajo ruido: Ideal para amplificadores de entrada sensibles
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | JFET N-Channel | - |
| Voltaje Drain-Source máximo | VDS | 25 | V |
| Voltaje Gate-Source máximo | VGS | -25 | V |
| Corriente de Drain máxima | ID | 10 | mA |
| Corriente de Drain (VGS=0) | IDSS | 1-5 | mA |
| Voltaje de corte Gate-Source | VGS(off) | -0.5 a -6 | V |
| Transconductancia | gfs | 1000-5000 | µS |
| Corriente de fuga Gate | IGSS | 1 | nA |
| Capacitancia Gate-Source | Ciss | 7 | pF |
| Capacitancia Gate-Drain | Crss | 3 | pF |
| Potencia máxima | PD | 310 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-92 | - |

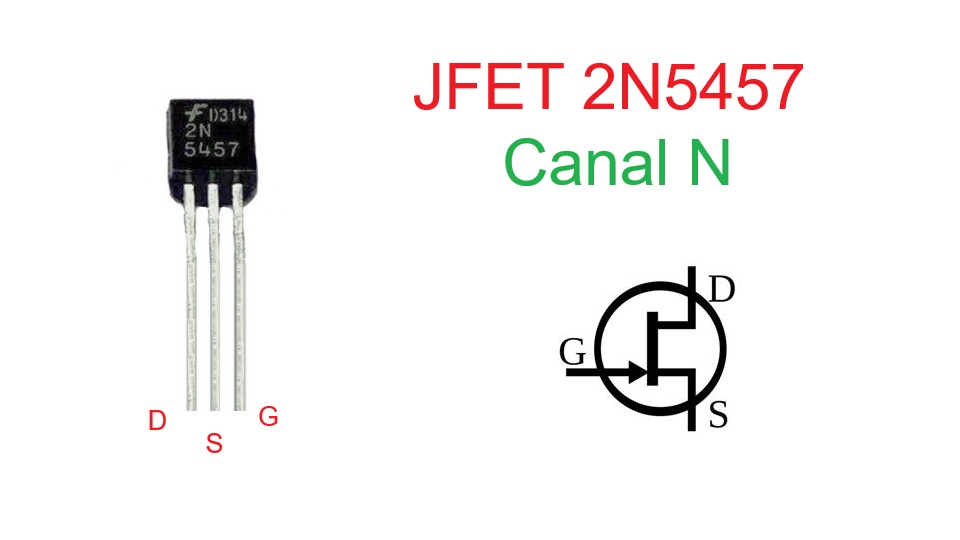

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista desde abajo):
- Pin 1: Drain (D)
- Pin 2: Source (S)
- Pin 3: Gate (G)
Nota: La configuración de pines puede variar según el fabricante. Siempre verificar el datasheet específico del fabricante.
Aplicaciones Típicas
- Amplificadores de entrada de audio (preamplificadores)
- Amplificadores de RF de bajo ruido
- Buffers de alta impedancia
- Osciladores de RF
- Mezcladores (mixers) de frecuencia
- Amplificadores de instrumentación
- Circuitos de muestreo y retención (sample & hold)
- Interruptores analógicos
- Generadores de corriente constante
- Amplificadores de micrófono
Equivalentes y Reemplazos
Los siguientes JFETs pueden usarse como reemplazo del 2N5457 en la mayoría de aplicaciones:
- 2N5458: Características muy similares, intercambiable directo
- 2N5459: Mayor IDSS (4-10mA), mejor para algunas aplicaciones
- J201: JFET moderno equivalente, muy popular
- J113: Características similares, ampliamente disponible
- 2N3819: Alternativa clásica, ligeramente diferentes parámetros
- BF245A: Equivalente europeo popular
- 2SK117: Versión japonesa mejorada
- J310: Sustituto moderno común
Importante: Los JFETs tienen variaciones significativas entre unidades. Verificar siempre IDSS y VGS(off) para aplicaciones críticas.
Transistores Complementarios
Los JFETs de canal P que pueden usarse como complemento del 2N5457 son:
- 2N5460: JFET P-Channel, características complementarias
- J174: P-Channel moderno, buen complemento
- J177: P-Channel con parámetros similares
Estos pares complementarios son útiles en:
- Amplificadores diferenciales simétricos
- Circuitos push-pull de alta impedancia
- Fuentes de corriente bidireccionales
- Amplificadores de instrumentación balanceados
