2N5551
¿Qué es el Transistor 2N5551?
El 2N5551 es un transistor bipolar de unión (BJT) tipo NPN de alto voltaje, diseñado específicamente para aplicaciones que requieren tensiones superiores a los transistores convencionales. Con una capacidad de 160V entre colector y emisor, es 4 veces superior al popular 2N3904 (40V), manteniendo una corriente respetable de 600mA. Es el transistor ideal para fuentes de alimentación conmutadas, amplificadores de línea, drivers de alta tensión y cualquier aplicación donde se necesite manejar voltajes elevados con seguridad.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 160 | V |
| Voltaje Colector-Base máximo | VCBO | 180 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 600 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Voltaje de saturación CE | VCEsat | 0.4 | V |
| Tiempo de conmutación | ts | 10 | ns |
Configuración de Pines (Pinout)

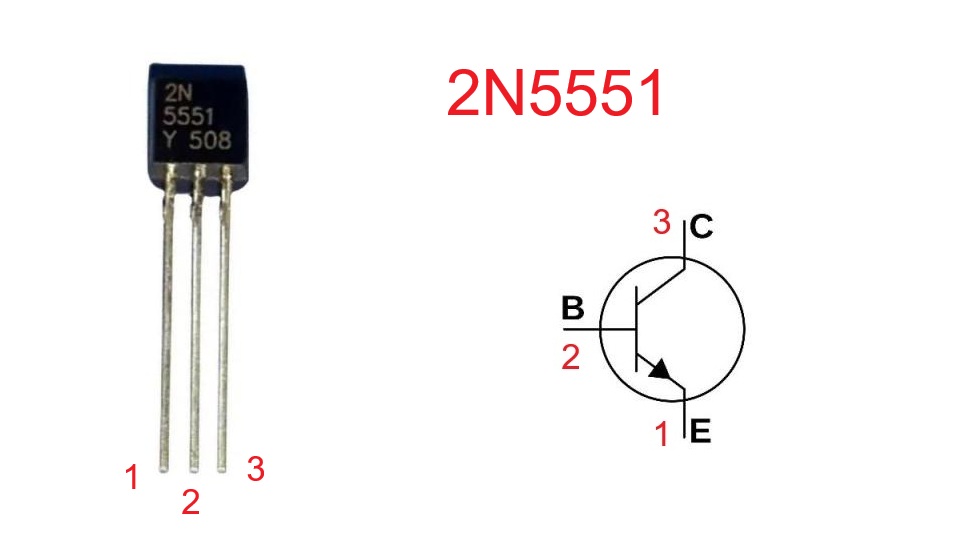

Encapsulado TO-92 (vista frontal plana hacia usted):
- Pin 1: Emisor (E) - Izquierda
- Pin 2: Base (B) - Centro
- Pin 3: Colector (C) - Derecha
Secuencia: E-B-C (de izquierda a derecha). Encapsulado TO-92 de plástico negro, idéntico a otros transistores de la serie 2N.
Aplicaciones Típicas
- Fuentes de alimentación conmutadas (SMPS): Drivers de MOSFET de alta tensión
- Amplificadores de línea: Audio de alta tensión (±75V)
- Drivers para válvulas/tubos: Amplificadores valvulares
- Conmutadores de alta tensión: Relés de 110V-220V
- Inversores DC-AC: Conversores de 12V a 110V/220V
- Fuentes de alimentación lineales: Reguladores de alta tensión
- Amplificadores de RF: Transmisores de baja potencia
- Drivers para CRT: Monitores y televisores antiguos
- Cargadores de flash: Cámaras fotográficas
- Osciladores de alta frecuencia: Generadores de señal
- Multiplicadores de voltaje: Circuitos dobladores y triplicadores
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N5551 en aplicaciones de alto voltaje:
- MPSA42: Mayor voltaje (300V), menor corriente (500mA)
- MPSA06: Menor voltaje (80V), misma corriente (500mA)
- 2SC2238: Equivalente japonés, 160V, 700mA
- BC639: Equivalente europeo, 80V, 1A
- MJE13003: Mayor potencia, 400V, 1.5A (TO-126)
- 2N6426: Similar especificación, menos común
- BD139: Menor voltaje (80V), mayor corriente (1.5A)
- 2N4401: Menor voltaje (40V), misma corriente - solo para cargas ligeras
Importante: Para reemplazar en aplicaciones de alta tensión, asegurar que el sustituto soporte al menos 160V.
Transistor Complemento
El complemento PNP del 2N5551 es:
- 2N5401: Transistor PNP de alto voltaje, complemento perfecto
