2N6055

¿Qué es el 2N6055?

El 2N6055 es un transistor bipolar NPN de potencia en configuración Darlington, empaquetado habitualmente en encapsulado metálico TO-3. Está diseñado para aplicaciones de conmutación y amplificación de baja frecuencia donde se requieren corrientes relativamente altas y ganancia de corriente elevada.

Características principales

• Tipo: NPN, monolítico en configuración Darlington.
• Encapsulado: TO-3 (carcasa metálica; el colector es la carcasa).
• Tensión colector-emisor (sustaining): típicamente 60 V.
• Corriente colector continua máxima: 8 A; corriente pico (pulsos): 16 A.
• Disipación máxima en torno a 100 W (requiere disipador adecuado).
• VCE(sat) máximo: ≈2.0 V @ IC=4 A; ≈3.0 V @ IC=8 A.
• VBE(on): ≈2.8 V @ IC=4 A; hasta ~4.0 V a 8 A.
• Ganancia DC (hFE): del orden de cientos a varios miles.
• Resistencia térmica junction-to-case (RθJC): ≈1.8 °C/W.

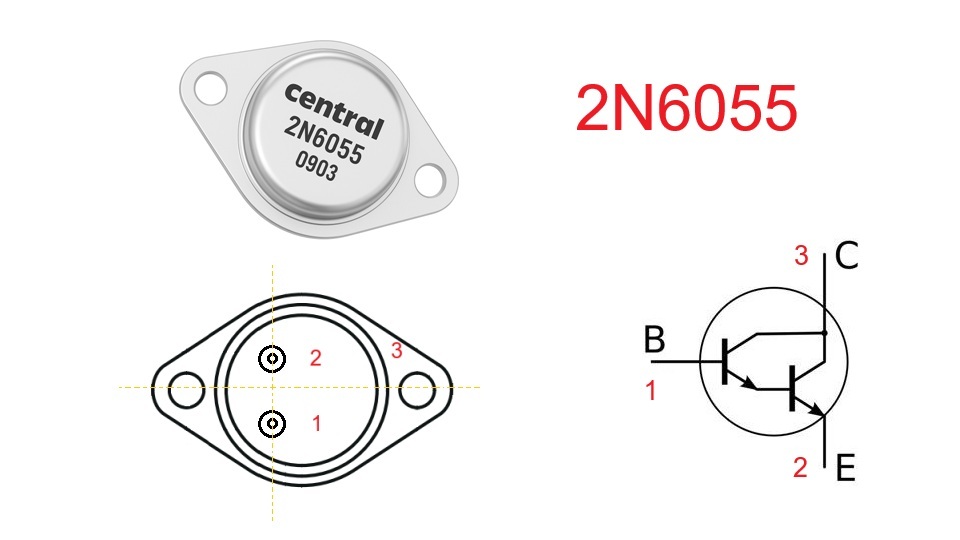

Pinout

Vista frontal del encapsulado TO-3 (mirando la cara con los dos pines hacia usted):

Izquierda: Base — Derecha: Emisor — Carcasa metálica: Colector.

¿Qué reemplazos tiene y cuál es su complemento?

Complemento (PNP): 2N6053.

Reemplazos o equivalentes posibles:

• 2N6056
• 2N6057
• 2N6058
• MJ3001
• 2N6284

Principio de funcionamiento

El 2N6055 contiene internamente una pareja Darlington que amplifica fuertemente la corriente: una pequeña corriente de base produce una corriente de colector grande. En funcionamiento de conmutación, para una corriente de colector de 4 A en saturación se requiere una corriente de base cercana a 16 mA; para 8 A se requieren aproximadamente 80 mA. El voltaje colector-emisor en saturación es del orden de 2 a 3 V, lo que genera disipación de potencia significativa.

Ejemplo: si se conmutan 6 A y la VCE(sat) es ≈3 V, la disipación será de unos 18 W, lo que exige un disipador adecuado para mantener la temperatura de unión dentro de los límites seguros.

Aplicaciones típicas

• Conmutación de motores pequeños y actuadores.
• Etapas de salida en amplificadores de audio de potencia.
• Reguladores de tensión y controladores de corriente.
• Drivers de solenoides y transformadores.
• Aplicaciones industriales de control y potencia.

Recomendaciones de uso

• Montar sobre disipador con grasa térmica; la carcasa es el colector y debe aislarse si el disipador no está al mismo potencial.
• Calcular la potencia a disipar y elegir un disipador que garantice temperaturas seguras.
• Considerar que la VBE(on) es elevada (≈3 V); diseñar el circuito de base con la corriente suficiente.
• Proteger contra cargas inductivas con diodos o snubbers para evitar picos de tensión.
• Si se usan varios transistores en paralelo, equilibrar las corrientes con resistencias en los emisores.
• Verificar siempre compatibilidad de pinout y parámetros antes de sustituirlo por un reemplazo.
