2N6284

¿Qué es el 2N6284?

El 2N6284 es un transistor Darlington NPN de potencia en encapsulado metálico TO‑3 (TO‑204AA), diseñado para amplificación de potencia y conmutación de baja frecuencia. Su dispositivo complementario PNP es el 2N6287. Diversos fabricantes lo han producido y algunas versiones incorporan un diodo antiparalelo entre colector y emisor.

Características principales

• Tipo: NPN Darlington de potencia, TO‑3 (TO‑204AA).
• Tensión colector‑emisor V_CEO(sus): 100 V (mín).
• Corriente de colector I_C continua: 20 A.
• Potencia de disipación P_D: 160 W a T_C = 25 °C.
• Ganancia de corriente en DC (típica): h_FE ≈ 2400 a I_C = 10 A, V_CE = 3 V.
• V_CE(sat) típica: ≈ 2,0 V a 10 A; ≈ 3,0 V a 20 A.
• V_BE(on) típica: ≈ 2,8 V a 10 A.

Pinout

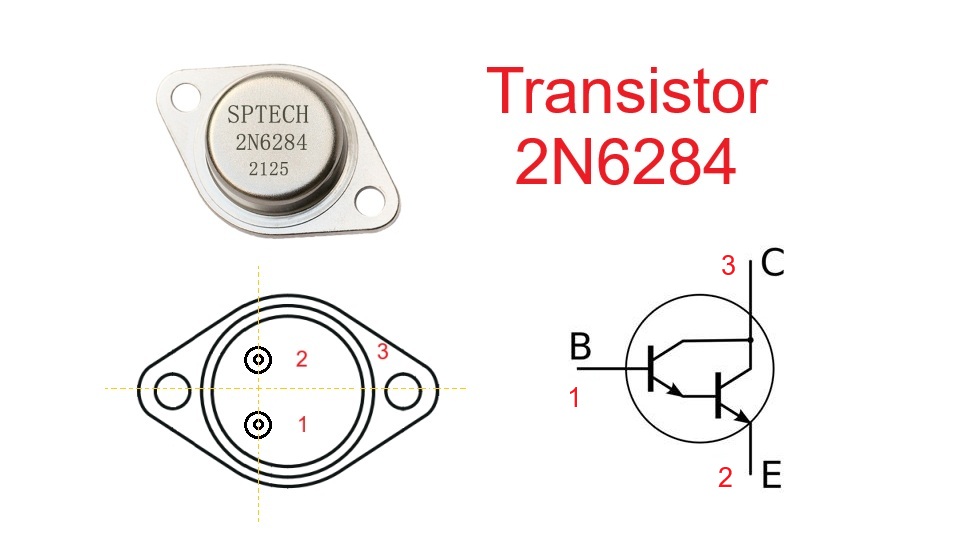

Vista frontal del TO‑3: 1) Base, 2) Emisor; la carcasa metálica actúa como Colector.

¿Qué reemplazos o equivalencias tiene?

• 2N6284G (misma familia, versión libre de plomo del mismo dispositivo).
• MJ11016G (NPN Darlington TO‑3, mayor capacidad de corriente y potencia; útil como sustituto de mayor robustez).
• 2N6059 (NPN Darlington TO‑3, especificado a 12 A; válido si la aplicación exige menos corriente que el 2N6284).
• NTE251 (repuesto comercial equivalente; revisar límites eléctricos frente a la aplicación real).

Principio de funcionamiento

El 2N6284 integra dos transistores NPN en configuración Darlington. Para conducir, la unión base‑emisor compuesta requiere una caída típica de alrededor de 2,8 V a 10 A. En saturación, la tensión colector‑emisor es de unas 2,0 V a 10 A y puede llegar cerca de 3,0 V a 20 A. Eso significa que, por ejemplo, con 10 A la potencia perdida por conducción es aproximadamente 20 W, y con 20 A puede rondar 60 W, por lo que el disipador es imprescindible. Para llevar el transistor a saturación se necesita corriente de base adecuada: de referencia, unos 40 mA para 10 A de colector y del orden de 200 mA para 20 A, según condiciones del datasheet.

Aplicaciones típicas

• Etapas de potencia en amplificadores de audio y fuentes lineales.
• Conmutación de cargas de corriente elevada a baja frecuencia.
• Control de motores DC, solenoides y relés de gran tamaño.
• Reguladores de paso y cargadores de baterías robustos.

Recomendaciones de uso

• Diseña el disipador considerando la potencia perdida por V_CE(sat) y la resistencia térmica total; usa aislante si el disipador comparte chasis, porque la carcasa es el colector.
• Dimensiona la corriente de base para saturación; no dependas de la h_FE típica en condiciones límite.
• En cargas inductivas, añade diodo de rueda libre en la carga para suprimir picos; algunas versiones incorporan diodo C‑E interno, pero puede no ser suficiente para toda condición.
• Mantén conexiones cortas y pistas anchas para minimizar caídas y calentamiento.
• Verifica márgenes de tensión: V_CEO de 100 V y V_BE compuesto mayor que en un transistor simple.
