2N6426
¿Qué es el Transistor 2N6426?
El 2N6426 es un transistor Darlington NPN de silicio diseñado para aplicaciones que requieren ganancia de corriente extremadamente alta. Un transistor Darlington consiste en dos transistores conectados en configuración especial, donde el emisor del primer transistor está conectado a la base del segundo, proporcionando una ganancia total que es el producto de las ganancias individuales.
¿Qué significa Darlington? Es como tener dos transistores trabajando en equipo: el primero amplifica la señal y el segundo la amplifica aún más, resultando en una ganancia total muy alta (típicamente 20,000 o más).
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 40 | V |
| Voltaje Emisor-Base máximo | VEBO | 12 | V |
| Corriente de Colector máxima | IC | 500 | mA |
| Corriente de Colector continua | IC | 1.0 | A |
| Ganancia de corriente (hFE) | β | 20,000 (mín) | - |
| Frecuencia de transición | fT | 150 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Capacitancia de salida | Cob | 7 | pF |
| Voltaje de saturación CE | VCE(sat) | 1.5 (máx) | V |

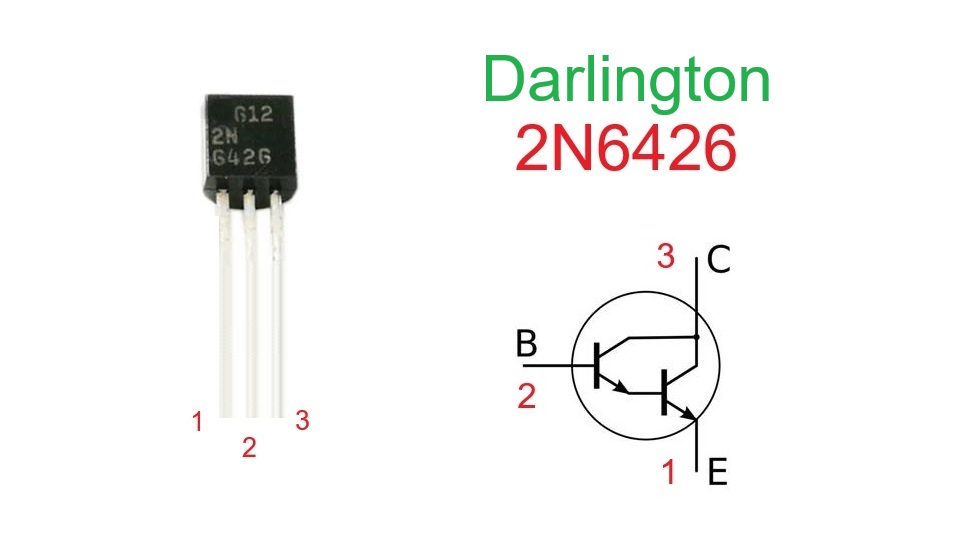

Configuración de Pines (Pinout)
Vista desde la parte plana (TO-92):
- Pin 1 (Izquierda): Emisor (E)
- Pin 2 (Centro): Base (B)
- Pin 3 (Derecha): Colector (C)
Nota: El 2N6426 viene en encapsulado TO-92 (plástico con tres pines). Al mirar la cara plana con los pines hacia abajo, el orden es E-B-C de izquierda a derecha.
¿Cómo Funciona un Transistor Darlington?
Un transistor Darlington como el 2N6426 funciona de manera especial:
- Ganancia Ultra Alta: Mientras un transistor normal tiene ganancia de 100-300, el Darlington puede tener 20,000 o más
- Corriente de Base Muy Pequeña: Necesita muy poca corriente en la base para controlar mucha corriente en el colector
- Voltaje Base-Emisor: Requiere aproximadamente 1.4V (doble que un transistor normal) porque internamente tiene dos uniones
- Respuesta Más Lenta: Es más lento que un transistor simple debido a su estructura interna
Aplicaciones Típicas
- Amplificadores de corriente de alta ganancia
- Drivers de relés: Controlar relés con señales débiles
- Interfaces de microcontroladores: Conectar MCU con cargas de alta corriente
- Amplificadores de audio de baja frecuencia
- Circuitos de conmutación de potencia media
- Drivers para LEDs de alta potencia
- Amplificadores de instrumentación
- Circuitos de control de motores pequeños
Equivalentes y Reemplazos
Los siguientes transistores Darlington pueden usarse como reemplazo del 2N6426:
Equivalentes Directos:
- MPSA14: Muy popular, características casi idénticas
- KSP05: Equivalente directo
- KSP06: Similar con ligeras mejoras
- MPS650/MPS650G: Equivalentes populares
- MPS651/MPS651G: Versiones mejoradas
Equivalentes de Mayor Capacidad:
- MPSA05/MPSA05G: Menor ganancia pero más robustos
- MPSA06/MPSA06G: Mayor voltaje (80V)
- MPSA28/MPSA28G: Para aplicaciones especiales
- ZTX690B: Equivalente europeo
- ZTX692B: Versión mejorada europea
Versiones SMD:
- 2SC3912 (SOT-23): Versión SMD
- 2SC3913 (SOT-23): Similar en montaje superficial
- 2SC3914 (SOT-23): Equivalente compacto
- 2SC3915 (SOT-23): Para aplicaciones modernas
Importante: Verificar siempre las especificaciones del circuito antes de realizar sustituciones, especialmente voltaje y corriente máximos.
Transistor Complemento
El complemento PNP del 2N6426 es:
- 2N6427: Transistor Darlington PNP con características complementarias
- MPSA64: Alternativa PNP Darlington popular
- 2N5401: PNP de alta ganancia (no Darlington pero compatible en muchas aplicaciones)
Estos transistores complementarios son esenciales en circuitos push-pull, amplificadores clase B y aplicaciones que requieren simetría entre transistores NPN y PNP Darlington.
Ventajas y Desventajas
Ventajas:
- Ganancia ultra alta: Ideal para amplificar señales muy débiles
- Corriente de base mínima: Fácil de controlar desde microcontroladores
- Económico: Precio accesible y amplia disponibilidad
- Fácil de usar: Comportamiento predecible
Desventajas:
- Respuesta lenta: No apto para conmutación rápida
- Mayor voltaje B-E: Requiere 1.4V en lugar de 0.7V
- Mayor saturación: VCE(sat) más alto que transistores simples
- Menor frecuencia: Limitado a aplicaciones de baja-media frecuencia
