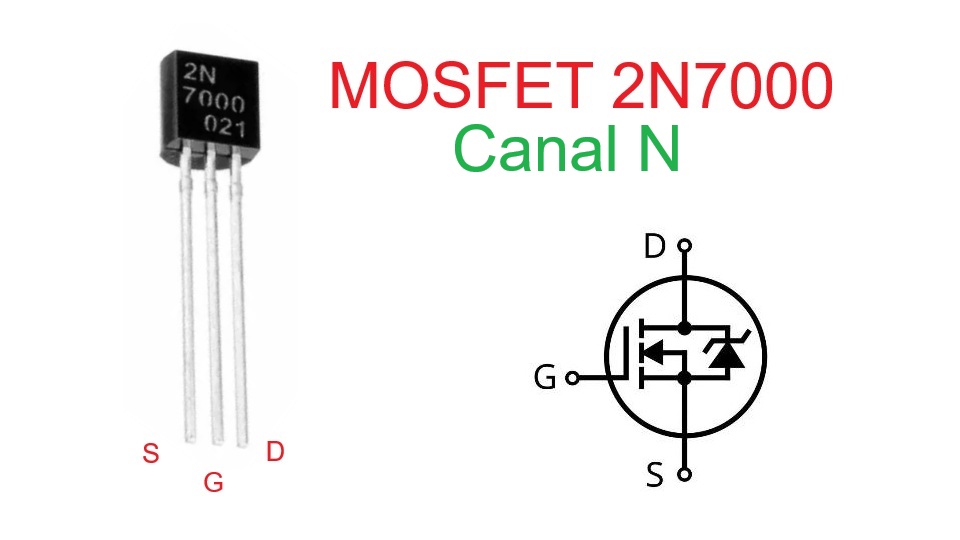

MOSFET 2N7000
¿Qué es el Transistor 2N7000?
El 2N7000 es un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) de canal N y modo enhancement, diseñado para aplicaciones de conmutación de pequeña señal y amplificación. Es uno de los MOSFETs más populares y económicos del mercado, ideal para principiantes y aplicaciones de bajo consumo.
¿Qué es un MOSFET?
Un MOSFET es un transistor controlado por voltaje (no por corriente como los BJT). En un MOSFET N-Channel como el 2N7000, al aplicar un voltaje positivo en el Gate (compuerta) respecto al Source (fuente), se forma un canal conductivo que permite el flujo de corriente del Drain (drenador) al Source.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | N-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDSS | 60 | V |
| Voltaje Gate-Source máximo | VGSS | ±20 | V |
| Corriente de Drain máxima | ID | 200 | mA |
| Corriente de Drain pulsada | IDM | 500 | mA |
| Resistencia ON | RDS(on) | 5.3 | Ω |
| Voltaje umbral Gate-Source | VGS(th) | 0.8 a 3.0 | V |
| Capacitancia Gate-Source | Ciss | 60 | pF |
| Potencia máxima | PD | 400 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Encapsulado | - | TO-92 | - |
Configuración de Pines (Pinout)
Encapsulado TO-92 (vista frontal con pines hacia abajo):
- Pin 1: Source (S) - Pin izquierdo
- Pin 2: Gate (G) - Pin central
- Pin 3: Drain (D) - Pin derecho
Nota: El encapsulado TO-92 es el mismo que se usa en transistores pequeños como el 2N2222, pero con diferente configuración de pines.
Aplicaciones Típicas
- Conmutación de cargas pequeñas (LEDs, relés pequeños)
- Interfaz entre microcontroladores y cargas
- Amplificadores de pequeña señal
- Circuitos de switching PWM
- Drivers para displays LCD
- Circuitos de protección
- Osciladores y temporizadores
- Circuitos de sample-and-hold
- Multiplexores analógicos
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N7000:
- BS170: Reemplazo directo con mayor corriente (500mA)
- 2N7002: Versión SMD en encapsulado SOT-23
- ZVN3306A: Equivalente con características similares
- VN10KM: Mayor corriente (270mA), compatible
- 2SK30A: Equivalente japonés
- BSS138: Versión SMD con características similares
- IRLML2502: SMD con mayor corriente (4A)
- TSM2302CX: Alternativa moderna en SOT-23
Importante: Verificar siempre el pinout y las especificaciones antes de realizar sustituciones, especialmente en versiones SMD.
Transistor Complemento
El complemento P-Channel del 2N7000 es:
- 2N7001: MOSFET P-Channel con características similares pero polaridad opuesta
- BS250: Alternativa P-Channel popular
- VP0106N: P-Channel equivalente
Estos MOSFETs complementarios son útiles en:
- Circuitos CMOS
- Drivers bidireccionales
- Inversores de bajo consumo
- Circuitos push-pull de baja potencia
