MOSFET 2N7002
¿Qué es el Transistor 2N7002?
El 2N7002 es un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) N-Channel de pequeña señal en encapsulado SMD SOT-23. Es la versión de montaje superficial del popular 2N7000, diseñado específicamente para aplicaciones de switching de baja potencia, electrónica portable y circuitos donde el espacio es crítico.
¿Qué es un MOSFET N-Channel?
Un MOSFET N-Channel es un transistor controlado por voltaje donde:
- La corriente fluye del Drain (Drenaje) al Source (Fuente)
- El voltaje en el Gate (Compuerta) controla esta corriente
- Cuando VGS > Vth (voltaje umbral), el transistor conduce
- Prácticamente no consume corriente en el gate (alta impedancia de entrada)
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | N-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDS | 60 | V |
| Voltaje Gate-Source máximo | VGS | ±20 | V |
| Corriente de Drain máxima | ID | 300 | mA |
| Corriente de Drain pulsada | IDM | 2.5 | A |
| Voltaje umbral | Vth | 1.0 - 2.5 | V |
| Resistencia Drain-Source ON | RDS(on) | 1.2 - 5.0 | Ω |
| Corriente de fuga Drain | IDSS | 1 | μA |
| Potencia máxima | PD | 200 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Encapsulado | - | SOT-23 | - |

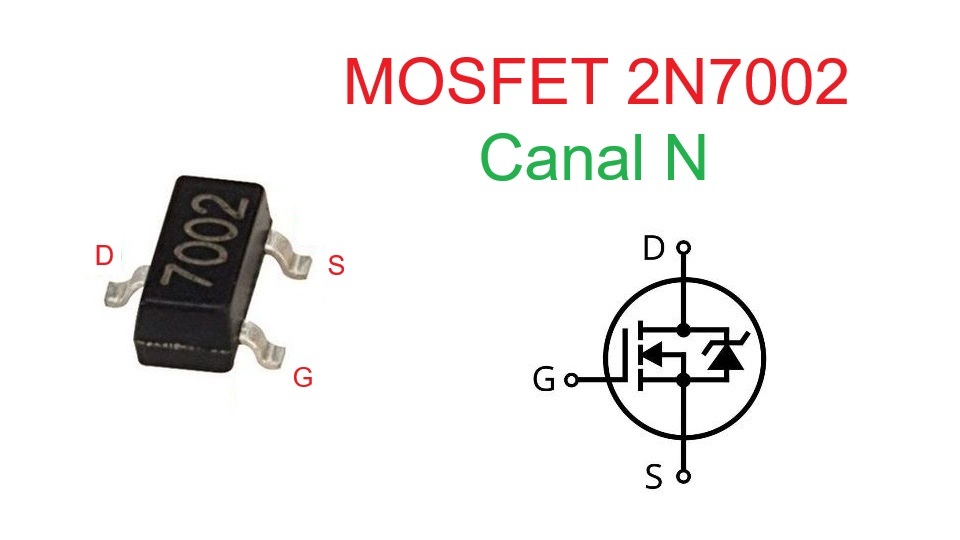

Configuración de Pines (Pinout)
Encapsulado SOT-23 (vista superior):
- Pin 1: Gate (G) - Pin inferior izquierdo
- Pin 2: Source (S) - Pin inferior derecho
- Pin 3: Drain (D) - Pin superior
Nota: El encapsulado SOT-23 es muy pequeño (2.9 × 1.6 × 1.1 mm), ideal para aplicaciones donde el espacio es limitado.
Aplicaciones Típicas
- Switching de cargas pequeñas (LEDs, relés pequeños)
- Circuitos de interfaz digital
- Conversores de nivel lógico
- Drivers para displays LCD/OLED
- Circuitos de protección
- Multiplexores analógicos
- Circuitos de sample-and-hold
- Electrónica portable y wearables
- Circuitos de temporización
- Interfaces para microcontroladores
Equivalentes y Reemplazos
Los siguientes MOSFETs pueden usarse como reemplazo directo del 2N7002:
- BSS138: Reemplazo directo popular, mismas características
- IRLML2502: Menor RDS(on), mejor eficiencia
- IRLML6402: Versión con menor voltaje umbral
- DMG2302U: Alternativa china económica
- BSS84: Versión P-Channel (complemento)
- NDS7002A: Versión mejorada de Fairchild
- MMBF170: Alternativa en mismo encapsulado
- TSM2302CX: Versión de Taiwan Semiconductor
Importante: Verificar siempre el pinout ya que algunos fabricantes pueden tener configuraciones diferentes en SOT-23.
Transistor Complemento
Los complementos P-Channel del 2N7002 son:
- 2N7001: P-Channel directo, mismas características pero polaridad opuesta
- BSS84: P-Channel muy popular, -50V, -130mA
- IRLML6401: P-Channel de alta calidad, -12V, -4.3A
- AO3401: P-Channel de mayor corriente, -30V, -4A
Estos pares complementarios son útiles en:
- Circuitos CMOS
- Drivers bidireccionales
- Multiplexores analógicos
- Circuitos de transmisión de señal
- Inversores lógicos
