2SA1015
¿Qué es el Transistor 2SA1015?
El 2SA1015 es un transistor bipolar de unión (BJT) tipo PNP de propósito general, fabricado originalmente por empresas japonesas como Toshiba y NEC. Es ampliamente utilizado en circuitos de amplificación y conmutación, especialmente popular en equipos de audio y electrónica de consumo asiática. Forma un par complementario perfecto con el transistor NPN 2SC1815.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 50 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 150 | mA |
| Ganancia de corriente (hFE) | β | 70-700 | - |
| Frecuencia de transición | fT | 80 | MHz |
| Potencia máxima | PD | 400 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Voltaje de saturación CE | VCE(sat) | 0.3 | V |
| Corriente de fuga ICBO | ICBO | 0.1 | μA |

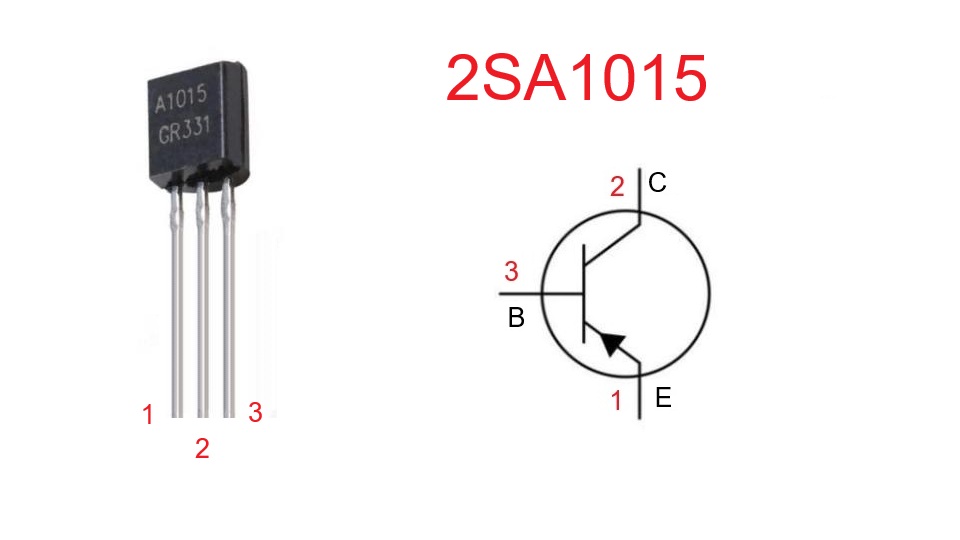

Configuración de Pines (Pinout)
Vista desde la parte frontal (TO-92):
- Pin 1 (izquierda): Emisor (E)
- Pin 2 (centro): Colector (C)
- Pin 3 (derecha): Base (B)
Nota: El encapsulado estándar es TO-92 (plástico). La configuración EBC es típica de transistores japoneses y difiere del estándar americano/europeo.
Aplicaciones Típicas
- Amplificadores de audio de pequeña señal
- Circuitos de conmutación PNP
- Preamplificadores
- Drivers para cargas de baja corriente
- Circuitos de polarización
- Amplificadores diferenciales (par con 2SC1815)
- Osciladores de baja frecuencia
- Circuitos de control y temporización
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo del 2SA1015 en la mayoría de aplicaciones:
- 2N3906: Equivalente americano muy común, 40V/200mA
- BC557: Equivalente europeo popular, 45V/100mA
- BC327: Versión de mayor corriente, 45V/800mA
- 2N2907A: Clásico americano, 40V/600mA
- BC558: Bajo ruido, 30V/100mA
- 2SA733: Equivalente japonés directo
- 2SA564: Alternativa japonesa similar
- MPSA56: Versión de mayor voltaje, 80V/500mA
Importante: Verificar la configuración de pines ya que algunos equivalentes tienen pinout diferente (EBC vs ECB).
Transistor Complemento
El complemento NPN perfecto del 2SA1015 es:
- 2SC1815: Transistor NPN japonés con características simétricas al 2SA1015
- Especificaciones del 2SC1815: NPN, 50V, 150mA, hFE: 70-700, mismo encapsulado TO-92
Otros Complementos Alternativos
- 2N3904: Complemento americano estándar (con 2N3906)
- BC547: Complemento europeo estándar (con BC557)
- 2N4401: Para aplicaciones de mayor corriente
El par 2SA1015/2SC1815 es extremadamente popular en diseños japoneses y asiáticos, ofreciendo excelente matching y simetría para aplicaciones de audio y amplificación diferencial.
