2SA1943
¿Qué es el Transistor 2SA1943?
El 2SA1943 es un transistor bipolar de unión (BJT) tipo PNP de alta potencia, especialmente diseñado para aplicaciones de audio de alta fidelidad (Hi-Fi). Es ampliamente reconocido en la industria del audio por su excelente linealidad, baja distorsión y capacidad de manejar altas corrientes, lo que lo convierte en una opción preferida para amplificadores de potencia de audio profesionales y de alta gama.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 230 | V |
| Voltaje Colector-Base máximo | VCBO | 230 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 15 | A |
| Corriente de Base máxima | IB | 1 | A |
| Ganancia de corriente (hFE) | β | 55-160 | - |
| Frecuencia de transición | fT | 30 | MHz |
| Potencia máxima | PC | 150 | W |
| Temperatura de unión máxima | TJ | 150 | °C |
| Resistencia térmica | RthJC | 1.17 | °C/W |
| Voltaje de saturación CE | VCE(sat) | 2.0 | V |

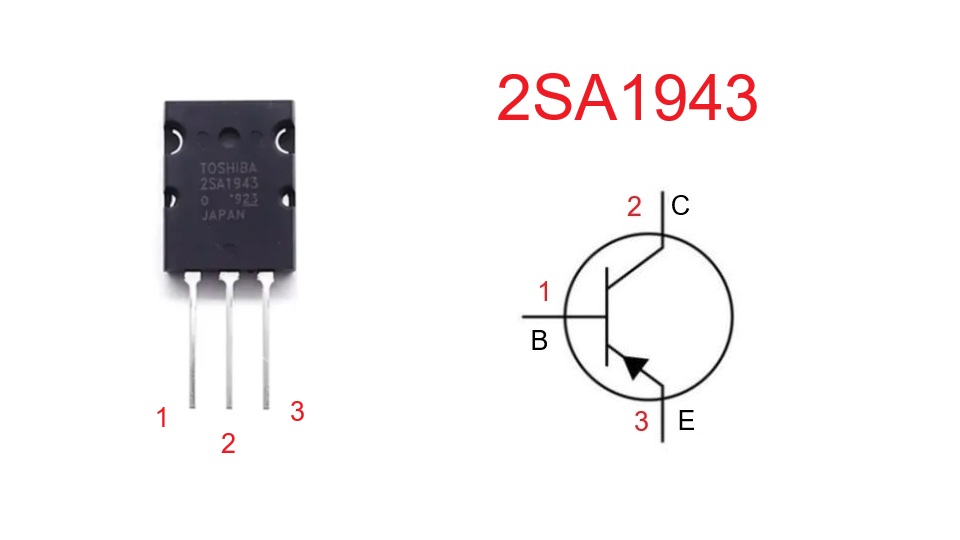

Configuración de Pines (Pinout)
Vista frontal (TO-3PL):
- Pin 1: Base (B)
- Pin 2: Colector (C)
- Pin 3: Emisor (E)
Nota: El encapsulado TO-3PL incluye una pestaña metálica conectada al colector para montaje en disipador térmico. Siempre usar aislante térmico cuando sea necesario.
Aplicaciones Típicas
- Amplificadores de potencia de audio Hi-Fi
- Amplificadores estéreo de alta calidad
- Sistemas de sonido profesionales
- Amplificadores para equipos de música domésticos
- Etapas de salida en amplificadores clase AB
- Amplificadores de guitarra de alta gama
- Sistemas de audio automotriz premium
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2SA1943 en aplicaciones de audio:
- MJE15033: Alternativa popular, especificaciones similares
- TIP147: Darlington PNP, menor ganancia pero mayor corriente
- 2SA1694: Versión mejorada del mismo fabricante
- MJE350: Opción más económica para aplicaciones menos críticas
- BD911: Alternativa europea con características similares
- KTC4468: Equivalente coreano ampliamente disponible
Importante: Para aplicaciones de audio Hi-Fi, se recomienda usar transistores pareados (matched pairs) para minimizar la distorsión y mejorar el balance entre canales.
Transistor Complemento
El complemento NPN perfecto del 2SA1943 es:
- 2SC5200: Transistor NPN con características idénticas pero polaridad opuesta
Características del par complementario 2SA1943/2SC5200:
- Diseñados específicamente para trabajar juntos en configuraciones push-pull
- Características térmicas y eléctricas perfectamente balanceadas
- Ampliamente utilizados en amplificadores de audio de alta fidelidad
- Excelente linealidad y baja distorsión armónica total (THD)
- Ideales para amplificadores clase AB y clase B
