2SC1213
¿Qué es el Transistor 2SC1213?
El 2SC1213 es un transistor bipolar de unión (BJT) tipo NPN de silicio epitaxial, diseñado específicamente para amplificación de baja frecuencia y conmutación de velocidad media. Es parte de la popular serie 2SC de transistores japoneses, conocidos por su confiabilidad y características estables. Es especialmente valorado en aplicaciones de audio y circuitos analógicos de propósito general.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Silicio Epitaxial | - |
| Voltaje Colector-Emisor máximo | VCEO | 35 | V |
| Voltaje Colector-Base máximo | VCBO | 35 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 500 | mA |
| Ganancia de corriente (hFE) | β | 120-560 | - |
| Frecuencia de transición | fT | 80 | MHz |
| Potencia máxima | PD | 400 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Voltaje de saturación CE | VCE(sat) | 0.2 (típico) | V |

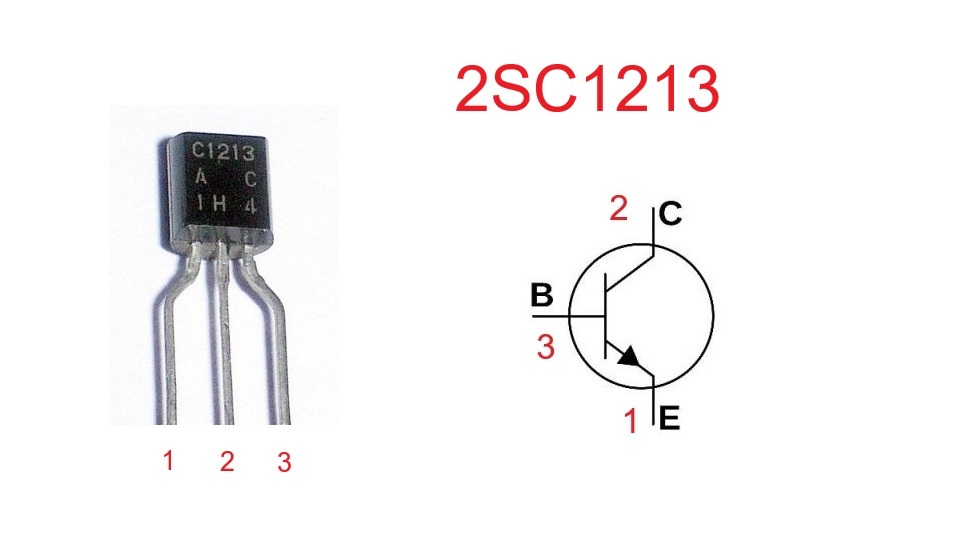

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista desde abajo):
- Pin 1: Emisor (E)
- Pin 2: Colector (C)
- Pin 3: Base (B)
Nota: El 2SC1213 utiliza el encapsulado estándar TO-92 de plástico, muy común en transistores de pequeña señal.
Aplicaciones Típicas
- Amplificadores de audio de baja frecuencia
- Preamplificadores de micrófono
- Circuitos de conmutación de velocidad media
- Amplificadores de señal analógica
- Osciladores de baja frecuencia
- Drivers para pequeñas cargas
- Circuitos de interfaz y acoplamiento
- Etapas de entrada en amplificadores
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2SC1213 en la mayoría de aplicaciones:
- 2SC1213A: Versión mejorada con VCEO de 50V
- BC547: Equivalente europeo muy popular
- 2N3904: Equivalente americano estándar
- 2N2222A: Mayor corriente pero similar aplicación
- BC337: Mayor corriente de colector (800mA)
- 2SC945: Transistor japonés similar
- 2SC1815: Muy popular en Asia, características similares
- KSC1213: Equivalente coreano directo
- C1213: Versión china económica
Importante: Verificar siempre las especificaciones del circuito antes de realizar sustituciones, especialmente en aplicaciones de audio críticas.
Transistor Complemento
El complemento PNP oficial del 2SC1213 es:
- 2SA673: Transistor PNP complementario con características simétricas
- 2SA673A: Versión mejorada del complemento con VCEO de 50V
Otros complementos PNP compatibles incluyen:
- BC557: Complemento del BC547
- 2N3906: Complemento del 2N3904
- 2SA1015: Complemento popular japonés
Estos pares complementarios son ideales para circuitos push-pull, amplificadores diferenciales y aplicaciones que requieren simetría entre transistores NPN y PNP.
