2SC1815
¿Qué es el Transistor 2SC1815?
El 2SC1815 es un transistor bipolar de unión (BJT) tipo NPN de propósito general, ampliamente utilizado en circuitos de amplificación y conmutación. Es un transistor japonés muy popular en Asia, especialmente diseñado para aplicaciones de pequeña señal y alta frecuencia. Su excelente relación calidad-precio lo ha convertido en uno de los favoritos tanto para aficionados como para aplicaciones profesionales.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 50 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 150 | mA |
| Ganancia de corriente (hFE) | β | 70-700 | - |
| Frecuencia de transición | fT | 80 | MHz |
| Potencia máxima | PD | 400 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Ruido típico | NF | 1 | dB |
Clasificación por Ganancia
El 2SC1815 se fabrica en diferentes grados de ganancia identificados por sufijos:
| Sufijo | Rango hFE | Aplicación Típica |
|---|---|---|
| 2SC1815-O | 70-140 | Ganancia baja, conmutación |
| 2SC1815-Y | 120-240 | Ganancia media, uso general |
| 2SC1815-GR | 200-400 | Alta ganancia, amplificación |
| 2SC1815-BL | 350-700 | Muy alta ganancia, amplificadores sensibles |

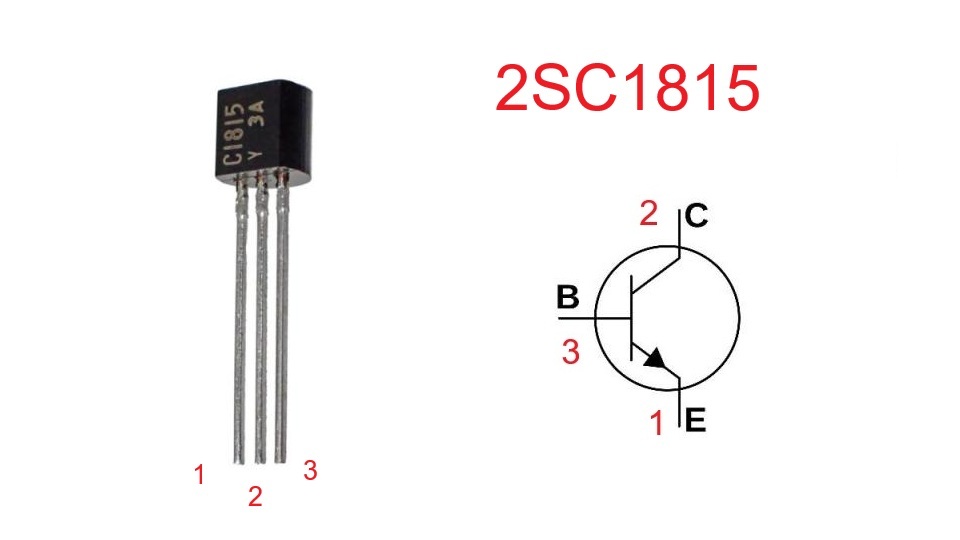

Configuración de Pines (Pinout)
Vista desde abajo (TO-92):
- Pin 1: Emisor (E)
- Pin 2: Colector (C)
- Pin 3: Base (B)
Nota: El encapsulado estándar es TO-92 (plástico). ¡Atención! El pinout es diferente al 2N2222A.
Aplicaciones Típicas
- Amplificadores de audio de baja potencia
- Preamplificadores de micrófono
- Circuitos de conmutación de pequeña señal
- Osciladores de baja frecuencia
- Detectores de señal
- Amplificadores de instrumentación
- Circuitos de temporización
- Buffers y drivers de señal
- Circuitos de control automático
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2SC1815 en la mayoría de aplicaciones:
Equivalentes Directos
- 2SC945: Muy similar, mismo fabricante japonés
- 2SC2120: Versión mejorada con mayor frecuencia
- 2SC536: Alternativa japonesa clásica
Reemplazos Funcionales
- 2N3904: Equivalente americano más común
- BC547: Equivalente europeo popular
- BC548: Similar al BC547, ligeramente diferentes specs
- 2N2222A: Puede usarse con ajustes de circuito
- PN2222A: Versión plástica del 2N2222A
- 2N4401: Mayor corriente de colector
- MPSA05: Mejor para alta frecuencia
Importante: Al sustituir, verificar el pinout ya que el 2SC1815 tiene configuración EBC mientras otros usan EBC o BCE.
Transistor Complemento
Los complementos PNP recomendados para el 2SC1815 son:
Complemento Directo
- 2SA1015: Complemento PNP japonés específico del 2SC1815
Complementos Alternativos
- 2SA731: Otra opción japonesa PNP
- 2N3906: Complemento americano del 2N3904
- BC557: Complemento europeo del BC547
- 2N2907A: Si se usa 2N2222A como reemplazo
El par 2SC1815/2SA1015 es muy popular en circuitos japoneses y ofrece excelente simetría para aplicaciones push-pull y amplificadores complementarios.
