2SC5200
¿Qué es el Transistor 2SC5200?
El 2SC5200 es un transistor bipolar de unión (BJT) tipo NPN de alta potencia, específicamente diseñado para aplicaciones de audio de alta fidelidad (Hi-Fi). Fabricado originalmente por Toshiba, es considerado uno de los mejores transistores de potencia para amplificadores de audio profesionales debido a su excelente linealidad y baja distorsión.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 230 | V |
| Voltaje Colector-Base máximo | VCBO | 230 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 15 | A |
| Corriente de Base máxima | IB | 1 | A |
| Ganancia de corriente (hFE) | β | 55-160 | - |
| Frecuencia de transición | fT | 30 | MHz |
| Potencia máxima | PC | 150 | W |
| Temperatura de unión máxima | TJ | 150 | °C |
| Resistencia térmica J-C | RthJC | 1.17 | °C/W |
| Voltaje de saturación CE | VCE(sat) | 2 | V |
Configuración de Pines (Pinout)

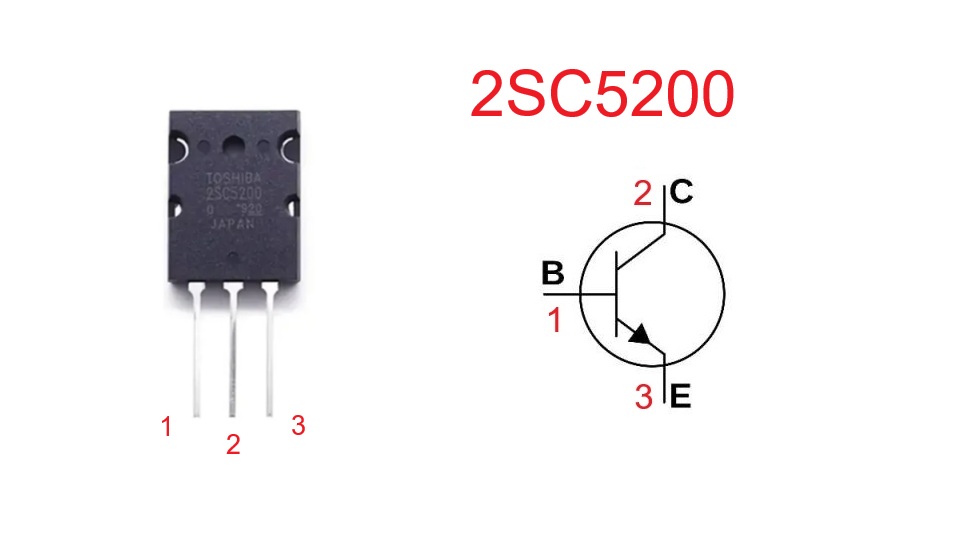

Encapsulado TO-3P (vista frontal):
- Pin 1: Base (B)
- Pin 2: Colector (C) - También conectado al encapsulado metálico
- Pin 3: Emisor (E)
Nota: El encapsulado TO-3P requiere disipador de calor. El colector está eléctricamente conectado al cuerpo metálico del transistor.
Aplicaciones Típicas
- Amplificadores de audio Hi-Fi de alta potencia
- Etapas de salida en amplificadores estéreo
- Amplificadores para subwoofers
- Sistemas de audio profesional
- Amplificadores de potencia clase AB
- Drivers de altavoces de alta potencia
- Amplificadores de instrumentos musicales
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2SC5200, aunque las características pueden variar ligeramente:
- MJL21194: Motorola/ON Semi, características muy similares
- TIP35C: Menor potencia (125W) pero compatible en muchas aplicaciones
- 2SC5171: Alternativa japonesa, menor voltaje (160V)
- KSC5200: Versión coreana del 2SC5200
- C5200: Versión genérica china (verificar especificaciones)
- MJL1302A: Alternativa de Motorola para audio
- BUX84: Philips/NXP, para aplicaciones de potencia
Importante: Para aplicaciones de audio críticas, se recomienda usar transistores apareados (matched pairs) para minimizar distorsión.
Transistor Complemento
El complemento PNP perfecto del 2SC5200 es:
- 2SA1943: Transistor PNP con características casi idénticas al 2SC5200
Características del Complemento 2SA1943:
| Parámetro | 2SA1943 (PNP) | 2SC5200 (NPN) |
|---|---|---|
| VCEO | -230V | 230V |
| IC máxima | -15A | 15A |
| Potencia | 150W | 150W |
| hFE | 55-160 | 55-160 |
Esta pareja complementaria (2SC5200/2SA1943) es extremadamente popular en amplificadores de audio de alta calidad debido a su excelente simetría y características térmicas similares.
