2SC945
¿Qué es el Transistor 2SC945?
El 2SC945 es un transistor bipolar de unión (BJT) tipo NPN de alta frecuencia, diseñado específicamente para aplicaciones de radiofrecuencia (RF) y VHF. Este transistor japonés es ampliamente utilizado en circuitos de amplificación de RF, osciladores y mezcladores debido a su excelente respuesta en frecuencias altas.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar RF | - |
| Voltaje Colector-Emisor máximo | VCEO | 50 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 150 | mA |
| Ganancia de corriente (hFE) | β | 70-700 | - |
| Frecuencia de transición | fT | 250 | MHz |
| Capacitancia Colector-Base | Ccb | 2.0 | pF |
| Capacitancia Colector-Emisor | Cce | 3.5 | pF |
| Figura de ruido | NF | 2.5 | dB |
| Potencia máxima | PD | 400 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |

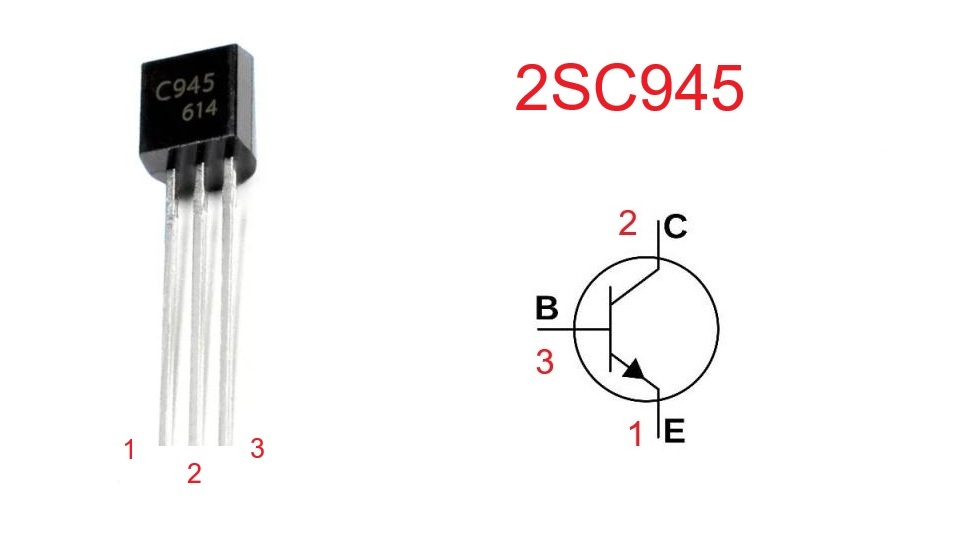

Configuración de Pines (Pinout)
Vista desde abajo (TO-92):
- Pin 1: Emisor (E)
- Pin 2: Colector (C)
- Pin 3: Base (B)
Nota: El encapsulado estándar es TO-92 (plástico). También disponible en TO-126 para versiones de mayor potencia.
Aplicaciones Típicas
- Amplificadores de RF de bajo ruido (LNA)
- Amplificadores de frecuencia intermedia (FI)
- Osciladores VHF y UHF
- Mezcladores de frecuencia
- Amplificadores de antena activa
- Circuitos de comunicaciones
- Receptores de radio FM
- Amplificadores de banda ancha
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2SC945 en aplicaciones de RF:
- 2SC1815: Transistor NPN japonés muy similar, ampliamente disponible
- BF199: Equivalente europeo para RF
- BF240: Transistor RF europeo con características similares
- 2N5179: Equivalente americano para aplicaciones VHF
- 2SC2240: Versión mejorada japonesa
- BC549C: Puede sustituir en aplicaciones de baja RF (limitado)
- 2SC1906: Alternativa japonesa con mayor ganancia
- BF494: Equivalente europeo para VHF
Importante: Para aplicaciones de RF críticas, verificar siempre las características de ruido y frecuencia de transición.
Transistor Complemento
El complemento PNP del 2SC945 es:
- 2SA733: Transistor PNP de RF con características complementarias
- 2SA1015: Alternativa PNP popular para RF
- BF423: Complemento europeo PNP para RF
Estos transistores complementarios son útiles en amplificadores push-pull de RF, mezcladores balanceados y circuitos simétricos de radiofrecuencia.
