6A05 / P600A - Diodo Rectificador
El diodo 6A05, también identificado comercialmente como P600A por algunos fabricantes y distribuidores, es un diodo rectificador de silicio diseñado para convertir corriente alterna (CA) en corriente continua (CC). Se utiliza ampliamente en fuentes de alimentación, cargadores, equipos electrónicos, sistemas de potencia y circuitos de rectificación de propósito general.
Este componente pertenece a la serie de rectificadores 6Axx, una familia de diodos capaces de manejar corrientes elevadas. El modelo 6A05 está diseñado para soportar una corriente promedio de hasta 6 amperios y una tensión inversa máxima de 50 voltios, lo que lo convierte en una opción adecuada para aplicaciones de baja tensión y alta corriente.
Gracias a su construcción de unión de silicio, presenta una baja corriente de fuga, buena capacidad de sobrecorriente momentánea y una larga vida útil cuando se utiliza dentro de sus especificaciones eléctricas recomendadas.
¿Qué es el 6A05 / P600A?
El 6A05 / P600A es un diodo rectificador de potencia fabricado con tecnología de silicio. Su función principal es permitir el paso de corriente eléctrica en una sola dirección y bloquearla en la dirección opuesta.
Este comportamiento lo convierte en un componente fundamental para la rectificación de corriente alterna proveniente de transformadores o fuentes de energía, permitiendo obtener corriente continua para alimentar circuitos electrónicos.

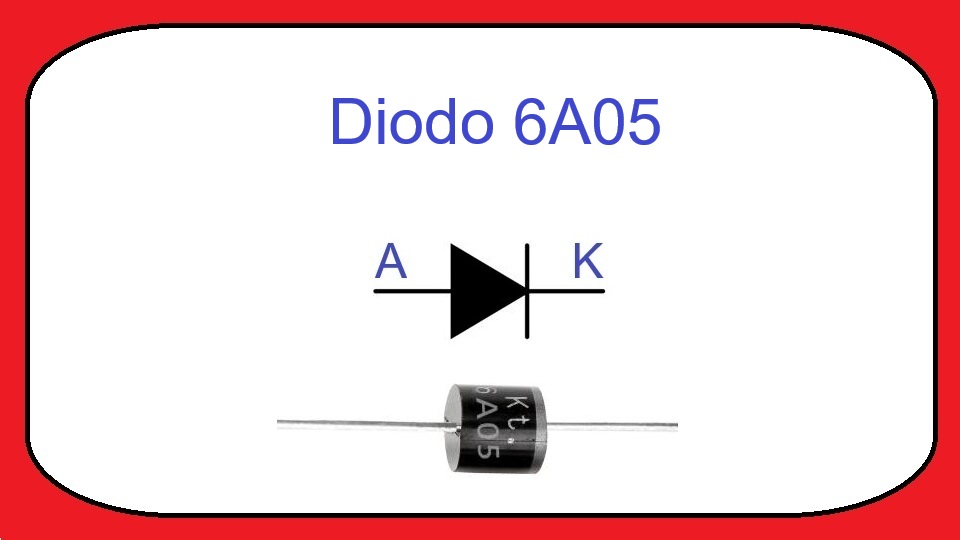

Se encuentra habitualmente en encapsulados axiales tipo R-6 o P600, caracterizados por su cuerpo cilíndrico de plástico y terminales metálicos en ambos extremos.
Características principales
- Corriente rectificada promedio máxima (IF(AV)): 6 A.
- Tensión inversa repetitiva máxima (VRRM): 50 V.
- Tensión máxima de bloqueo en corriente continua (VDC): 50 V.
- Voltaje directo típico entre 0.9 V y 1.1 V a una corriente de 6 A.
- Corriente de sobrecarga no repetitiva (IFSM): entre 300 A y 400 A según fabricante.
- Temperatura de operación típica: desde -55 °C o -65 °C hasta +150 °C o +175 °C según el fabricante.
- Baja corriente de fuga inversa, normalmente de 10 µA a temperatura ambiente.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el diodo 6A05 es importante verificar que el sustituto tenga una corriente igual o superior a 6 amperios y una tensión inversa igual o superior a 50 voltios.
Entre las equivalencias más utilizadas se encuentran:
- 6A1 (100 V, 6 A).
- 6A2 (200 V, 6 A).
- 6A4 (400 V, 6 A).
- 6A6 (600 V, 6 A).
- 6A10 (1000 V, 6 A).
Estos modelos pertenecen a la misma familia de rectificadores y conservan la capacidad de corriente de 6 amperios. La principal diferencia es el voltaje inverso máximo que pueden soportar.
Principio de funcionamiento
El diodo 6A05 funciona como una válvula electrónica unidireccional. Cuando el ánodo tiene un potencial positivo respecto al cátodo, el dispositivo entra en conducción y permite el paso de corriente.
Durante esta conducción aparece una caída de tensión aproximada de entre 0.9 V y 1.1 V cuando circulan hasta 6 amperios. Por ejemplo, si una fuente entrega 12 V y el diodo se encuentra polarizado directamente, la carga recibirá aproximadamente entre 10.9 V y 11.1 V debido a la caída interna del componente.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente mientras la tensión inversa no supere los 50 V especificados para el modelo 6A05. De esta forma protege al circuito y permite la rectificación de señales de corriente alterna.
En situaciones de arranque o picos momentáneos, el dispositivo puede soportar impulsos de corriente muy elevados, alcanzando valores de entre 300 A y 400 A durante períodos extremadamente cortos, sin sufrir daños permanentes.
Aplicaciones típicas
- Fuentes de alimentación lineales.
- Rectificadores de media onda.
- Rectificadores de onda completa mediante puente de diodos.
- Cargadores de baterías.
- Sistemas de alimentación para equipos electrónicos industriales.
- Circuitos de protección contra polaridad inversa.
- Equipos de iluminación y control de potencia.
- Conversores CA a CC de baja tensión.
Recomendaciones de uso
- Respetar la corriente máxima de trabajo de 6 amperios para evitar sobrecalentamiento.
- No exceder la tensión inversa máxima de 50 V en el modelo 6A05.
- Si existen picos de tensión elevados, utilizar una versión superior de la serie como 6A4, 6A6 o 6A10.
- Verificar la correcta orientación del cátodo, identificado mediante una banda de color en el encapsulado.
- Mantener una adecuada ventilación cuando el diodo trabaje cerca de su corriente máxima.
- Utilizar soldadura adecuada para evitar daños térmicos durante el montaje.
- Consultar siempre el datasheet del fabricante específico, ya que algunos parámetros pueden variar ligeramente entre marcas.
