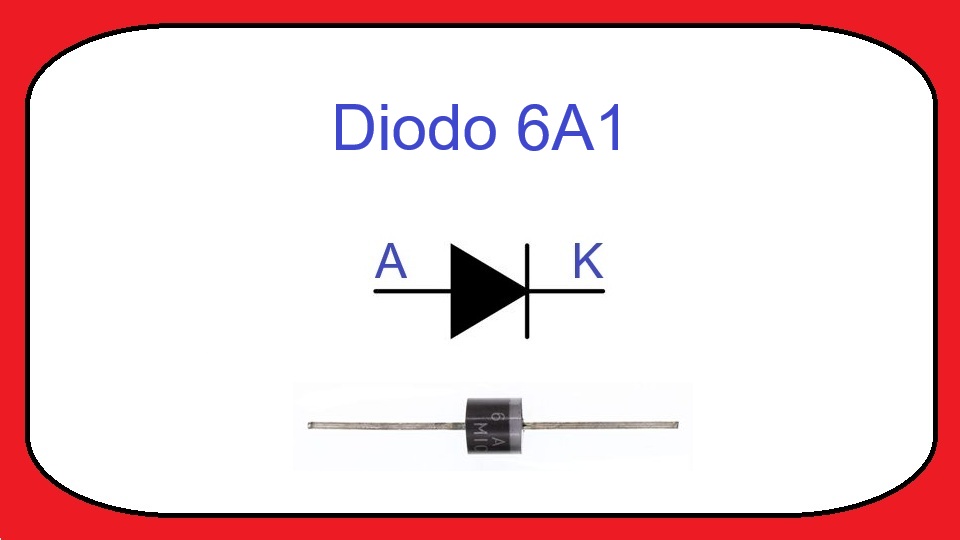

6A1 / P600B - Diodo Rectificador
El diodo 6A1, también conocido como P600B en muchos fabricantes, es un diodo rectificador de propósito general diseñado para convertir corriente alterna (AC) en corriente continua (DC). Este componente es ampliamente utilizado en fuentes de alimentación, cargadores, inversores y numerosos proyectos electrónicos donde se requiere manejar corrientes relativamente elevadas.
Gracias a su capacidad de soportar hasta 6 amperios de corriente continua rectificada y una tensión inversa máxima de 100 voltios, el 6A1/P600B se ha convertido en uno de los rectificadores más utilizados en aplicaciones de potencia baja y media. Su encapsulado axial facilita la instalación en placas electrónicas convencionales y montajes mediante perforación.
Este dispositivo pertenece a la familia de diodos rectificadores de recuperación estándar, ofreciendo una buena combinación entre capacidad de corriente, resistencia a sobretensiones y bajo costo, características que lo hacen ideal para aficionados, estudiantes y técnicos electrónicos.
¿Qué es el 6A1 / P600B?
El 6A1 / P600B es un diodo semiconductor rectificador de silicio diseñado para permitir el paso de corriente en una sola dirección mientras bloquea el flujo en sentido contrario. Su función principal consiste en rectificar señales de corriente alterna para obtener corriente continua utilizable por circuitos electrónicos.
Cuando se conecta correctamente en polarización directa, el diodo conduce corriente con una caída de tensión aproximada de 1,1 voltios. En polarización inversa puede soportar hasta 100 voltios sin entrar en conducción, protegiendo así los circuitos frente a corrientes inversas no deseadas.
Características principales
- Corriente rectificada promedio máxima: 6 A.
- Tensión inversa repetitiva máxima (VRRM): 100 V.
- Caída de tensión directa típica: 1,1 V a 6 A.
- Corriente de fuga inversa típica: 10 µA a 100 V.
- Corriente de sobretensión no repetitiva: hasta 300 A - 400 A según fabricante.
- Temperatura máxima de unión: 175 °C.
- Encapsulado axial tipo P600 o R-6 para montaje THT.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos rectificadores con especificaciones iguales o muy similares que pueden utilizarse como reemplazo del 6A1 / P600B, siempre verificando previamente las características eléctricas y el encapsulado.
- P600B de Vishay.
- P600B de Diotec Semiconductor.
- P600B de Taiwan Semiconductor.
- P600B de Good-Ark Semiconductor.
- 6A1 de SMC Diode Solutions.
Al seleccionar una equivalencia, es importante verificar que la tensión inversa sea de 100 V o superior y que la corriente nominal sea de al menos 6 A.
Principio de funcionamiento
El funcionamiento del 6A1 / P600B se basa en la unión PN de silicio. Cuando el ánodo recibe una tensión positiva respecto al cátodo, el diodo entra en conducción permitiendo el paso de corriente eléctrica. Durante esta conducción aparece una caída de tensión aproximada de 1,1 V.
Por ejemplo, si una fuente entrega 12 V y el diodo se encuentra polarizado directamente, la tensión disponible después del diodo será aproximadamente de 10,9 V a 11 V dependiendo de la corriente que circule. Esta propiedad permite controlar el flujo de corriente en una sola dirección.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. En esta condición puede soportar hasta 100 V de tensión inversa repetitiva. Si dicho valor es superado, existe riesgo de ruptura del dispositivo y posible daño permanente.
Además, el diodo puede soportar picos de corriente momentáneos de hasta 300 A o incluso 400 A según el fabricante, característica útil para absorber corrientes de arranque en transformadores y fuentes de alimentación.
Aplicaciones típicas
- Rectificación de corriente alterna en fuentes de alimentación.
- Puentes rectificadores de alta corriente.
- Cargadores de baterías.
- Protección contra inversión de polaridad.
- Fuentes lineales para equipos electrónicos.
- Inversores y convertidores de potencia.
- Circuitos industriales de control y automatización.
- Equipos electrónicos de audio y comunicaciones.
Recomendaciones de uso
- No superar la tensión inversa máxima de 100 V.
- Evitar trabajar continuamente cerca del límite de 6 A sin una adecuada disipación térmica.
- Verificar la orientación correcta del cátodo, identificado por una banda en el cuerpo del diodo.
- Utilizar pistas de circuito impreso suficientemente anchas cuando se manejen corrientes elevadas.
- Considerar el calentamiento del componente en aplicaciones de potencia.
- Comprobar las especificaciones exactas del fabricante antes de realizar reemplazos.
- Utilizar fusibles o sistemas de protección cuando el diodo forme parte de fuentes de alimentación de alta corriente.
