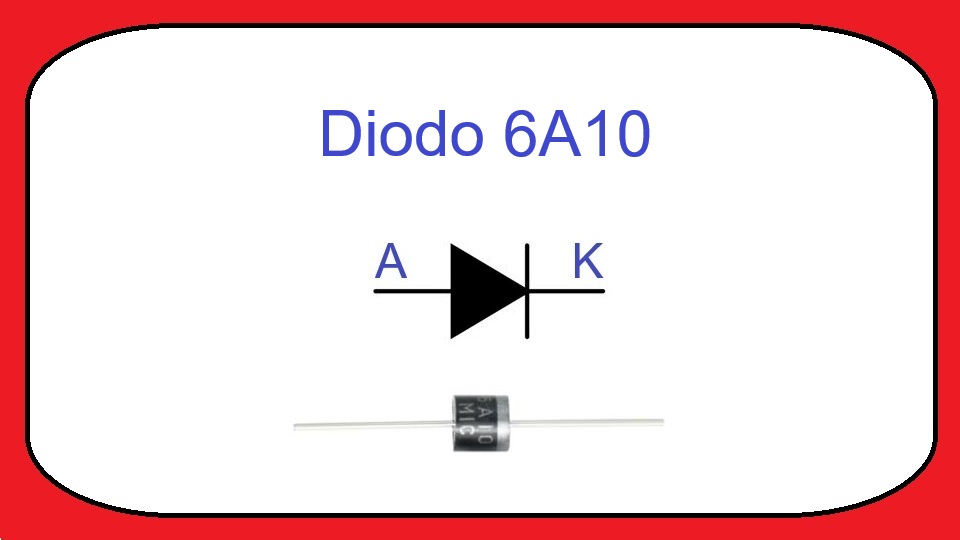

6A10 / P600M - Diodo Rectificador
El diodo 6A10, también identificado en muchos fabricantes como P600M, es un diodo rectificador de silicio diseñado para trabajar con corrientes relativamente altas y tensiones elevadas. Se utiliza principalmente en fuentes de alimentación, cargadores, inversores, sistemas de protección y equipos electrónicos donde es necesario convertir corriente alterna (CA) en corriente continua (CC).
Este componente pertenece a la familia de rectificadores de propósito general de 6 amperios. Su principal ventaja es que puede soportar hasta 1000 voltios de tensión inversa repetitiva, lo que lo convierte en una opción muy utilizada en aplicaciones de potencia media y alta.
El encapsulado más común es el tipo R-6 o P600, un formato axial robusto que facilita su montaje tanto en protoboards de potencia como en placas electrónicas convencionales.
Características principales
- Corriente rectificada promedio máxima (IF(AV)): 6 A.
- Tensión inversa repetitiva máxima (VRRM): 1000 V.
- Tensión RMS máxima (VRMS): 700 V.
- Corriente de sobrecarga de pico (IFSM): hasta 400 A durante 8,3 ms.
- Caída de tensión directa (VF): aproximadamente entre 0,95 V y 1,1 V a 6 A.
- Corriente de fuga inversa (IR): alrededor de 10 µA a tensión nominal.
- Temperatura de operación de la unión: desde -55 °C hasta +150 °C o +175 °C según fabricante.
¿Qué reemplazos o equivalencias tiene?
El diodo 6A10 / P600M puede reemplazarse por otros rectificadores con especificaciones iguales o superiores en corriente y voltaje. Antes de realizar cualquier sustitución, se debe verificar el encapsulado y las características eléctricas del circuito.
- P600M.
- 6A10G.
- HER608 (cuando la aplicación admite un rectificador de recuperación rápida).
- SF68 (en aplicaciones compatibles de alta corriente).
- R6M (según fabricante y encapsulado equivalente).
Principio de funcionamiento
El diodo 6A10 funciona como una válvula electrónica unidireccional. Cuando el ánodo tiene un potencial positivo respecto al cátodo, el dispositivo entra en conducción y permite el paso de corriente eléctrica. Durante esta condición aparece una caída de tensión aproximada de entre 0,95 V y 1,1 V.
Por ejemplo, si se utiliza en una fuente de alimentación y circulan 6 amperios a través del componente, el diodo conducirá normalmente mientras la polaridad sea correcta. La pequeña caída de tensión es una característica normal de los diodos rectificadores de silicio.
Cuando la polaridad se invierte, el dispositivo bloquea el paso de corriente. El 6A10 puede soportar hasta 1000 V en polarización inversa sin entrar en ruptura. Esta capacidad de bloqueo permite convertir señales de corriente alterna en corriente continua mediante configuraciones de media onda o puente rectificador.
Además, puede tolerar picos momentáneos de hasta 400 A durante tiempos muy cortos, como los que aparecen al encender fuentes de alimentación o al cargar grandes condensadores.
Aplicaciones típicas
- Fuentes de alimentación lineales.
- Puentes rectificadores de alta corriente.
- Cargadores de baterías.
- Sistemas de alimentación industrial.
- Inversores y convertidores de potencia.
- Circuitos de protección contra inversión de polaridad.
- Rectificación en transformadores de potencia.
- Equipos electrónicos de uso doméstico e industrial.
Recomendaciones de uso
Verifique siempre que la corriente de trabajo no supere los 6 amperios continuos especificados por el fabricante. Si el circuito trabaja cerca de este límite, es recomendable considerar la disipación térmica para evitar sobrecalentamientos.
Respete la polaridad del componente. El extremo marcado con una banda corresponde al cátodo. Una conexión incorrecta puede impedir el funcionamiento normal del circuito o provocar daños en otros componentes.
Cuando se utilice en fuentes de alimentación con transformadores de alta tensión, asegúrese de que la tensión inversa máxima permanezca dentro del límite de 1000 V especificado para el dispositivo.
En aplicaciones con cargas inductivas, motores o transformadores, resulta conveniente evaluar el uso de diodos de recuperación rápida cuando se requiera una mayor velocidad de conmutación.
Si el circuito está sometido a picos de corriente frecuentes o temperaturas elevadas, utilice componentes originales de fabricantes reconocidos y deje márgenes de seguridad adecuados para aumentar la confiabilidad del proyecto.
