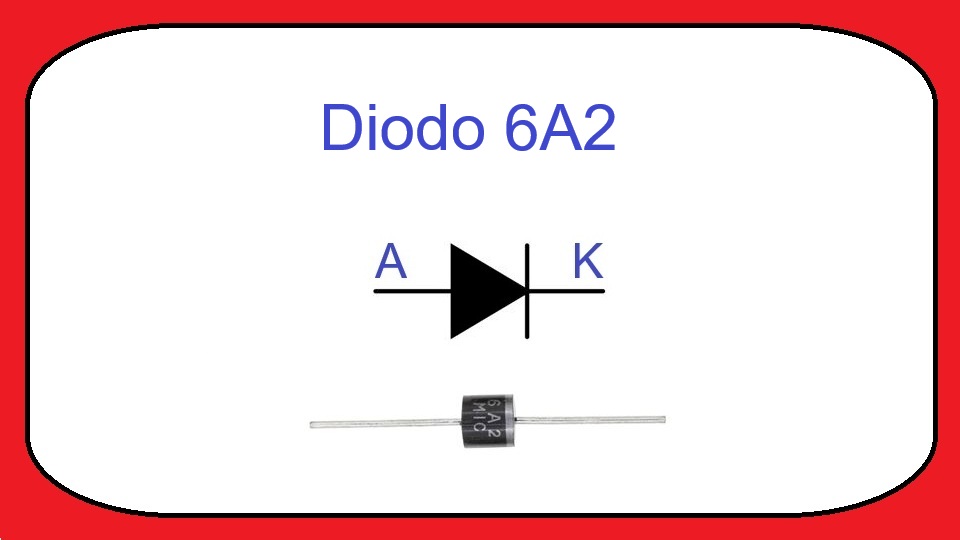

6A2 / P600D - Diodo Rectificador
El diodo 6A2, también conocido como P600D en muchos fabricantes, es un diodo rectificador de propósito general diseñado para convertir corriente alterna (AC) en corriente continua (DC). Se utiliza ampliamente en fuentes de alimentación, cargadores, rectificadores industriales y circuitos electrónicos que requieren el manejo de corrientes relativamente altas.
Este componente pertenece a la familia de rectificadores axiales de 6 amperios y destaca por su capacidad para soportar hasta 200 voltios de tensión inversa repetitiva. Gracias a su encapsulado robusto tipo P600, puede trabajar en aplicaciones donde se requieren corrientes elevadas y picos de arranque importantes.
El 6A2 / P600D es uno de los diodos más utilizados en proyectos de electrónica de potencia debido a su bajo costo, alta disponibilidad y facilidad de reemplazo.
¿Qué es el diodo 6A2 / P600D?
El 6A2 / P600D es un diodo rectificador de silicio diseñado para permitir el paso de corriente eléctrica en una sola dirección mientras bloquea la corriente en sentido contrario.
Su función principal es rectificar señales de corriente alterna para obtener corriente continua. Por esta razón, suele encontrarse en puentes rectificadores, fuentes de alimentación lineales, cargadores de baterías y equipos electrónicos de potencia.
Internamente está fabricado mediante una unión semiconductor tipo PN de silicio, capaz de soportar corrientes continuas de hasta 6 amperios y tensiones inversas de hasta 200 voltios.
Características principales
- Corriente rectificada promedio máxima (IF(AV)): 6 A.
- Tensión inversa repetitiva máxima (VRRM): 200 V.
- Tensión RMS máxima: 140 V.
- Caída de tensión directa típica: aproximadamente 0.9 V a 1.0 V a corriente nominal.
- Corriente de sobrecarga o pico de arranque (IFSM): hasta 400 A durante un semiciclo.
- Corriente de fuga inversa muy baja, del orden de microamperios a temperatura ambiente.
- Rango de temperatura de operación típico: desde -55 °C hasta +150 °C o +175 °C según fabricante.
¿Qué reemplazos o equivalencias tiene?
El diodo 6A2 / P600D puede reemplazarse por otros rectificadores con características iguales o superiores de corriente y voltaje. Antes de realizar un reemplazo se recomienda verificar el encapsulado y las especificaciones eléctricas del circuito.
- P600D.
- 6A2.
- P600G (400 V, mayor margen de tensión).
- P600K (800 V, mayor margen de tensión).
- P600M (1000 V, mayor margen de tensión).
Los modelos P600G, P600K y P600M suelen utilizarse como sustitutos porque mantienen la misma corriente máxima de 6 amperios, pero soportan tensiones inversas más elevadas.
Principio de funcionamiento
Cuando el ánodo del diodo se encuentra a un potencial positivo respecto al cátodo, el componente entra en conducción. En esta condición aparece una caída de tensión aproximada de entre 0.9 V y 1.0 V, permitiendo el flujo de corriente hacia la carga.
Por ejemplo, si una fuente entrega 12 V y el diodo se encuentra polarizado directamente, aproximadamente 11 V llegarán a la carga después de descontar la caída de tensión interna del diodo.
Cuando la polaridad se invierte, el 6A2 / P600D bloquea la circulación de corriente. Puede soportar hasta 200 V en polarización inversa sin entrar en ruptura. Si esta tensión es superada, el dispositivo puede dañarse permanentemente.
Además, puede manejar corrientes continuas de hasta 6 A y soportar picos momentáneos de hasta 400 A durante eventos breves como el encendido de transformadores o la carga inicial de condensadores.
Aplicaciones típicas
- Fuentes de alimentación AC/DC.
- Puentes rectificadores de alta corriente.
- Cargadores de baterías.
- Equipos de potencia industrial.
- Sistemas de alimentación para motores DC.
- Rectificación de salida en transformadores.
- Proyectos educativos y prácticas de electrónica de potencia.
Recomendaciones de uso
- Verificar que la corriente del circuito no supere los 6 amperios continuos.
- Utilizar disipación térmica adecuada cuando trabaje cerca de su corriente máxima.
- Respetar la polaridad; la banda impresa en el cuerpo identifica el cátodo.
- Seleccionar un reemplazo con igual o mayor tensión inversa máxima.
- Evitar sobrepasar los 200 V de tensión inversa en funcionamiento normal.
- Realizar soldaduras rápidas para evitar un calentamiento excesivo de los terminales.
- Comprobar el estado del diodo con un multímetro antes de instalarlo en circuitos críticos.
