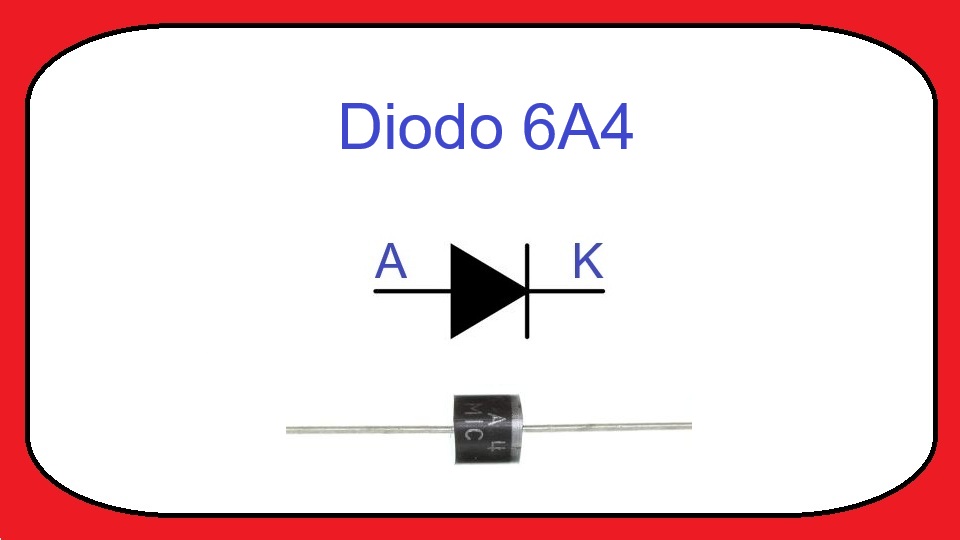

6A4 / P600G - Diodo Rectificador
El diodo 6A4, también identificado por muchos fabricantes como P600G, es un diodo rectificador de propósito general diseñado para convertir corriente alterna (AC) en corriente continua (DC). Se utiliza ampliamente en fuentes de alimentación, cargadores, equipos industriales, electrodomésticos y circuitos electrónicos que requieren manejar corrientes relativamente elevadas.
Este componente pertenece a la familia de rectificadores axiales de alta corriente y destaca por soportar hasta 6 amperios de corriente promedio y una tensión inversa máxima de 400 voltios. Gracias a estas características, es una opción muy utilizada en proyectos de electrónica de potencia y sistemas de alimentación.
El encapsulado más común es el tipo P600 o R-6, fabricado en plástico moldeado con terminales axiales para montaje a través de orificios (THT). Su construcción permite soportar corrientes de pico elevadas y trabajar en condiciones exigentes.
¿Qué es el diodo 6A4 / P600G?
El 6A4 / P600G es un diodo semiconductor rectificador de silicio diseñado para permitir el paso de corriente eléctrica en una sola dirección y bloquearla en la dirección opuesta. Su función principal consiste en transformar señales de corriente alterna en corriente continua mediante procesos de rectificación de media onda o de onda completa.
Cuando el ánodo recibe una tensión positiva respecto al cátodo, el diodo conduce corriente. Cuando la polaridad se invierte, el componente bloquea el flujo eléctrico, protegiendo al circuito de corrientes inversas que podrían provocar fallos o daños.
Por su capacidad para manejar corrientes elevadas, es habitual encontrarlo en fuentes de alimentación lineales, puentes rectificadores, sistemas de carga y circuitos de potencia de uso doméstico e industrial.
Características principales
- Corriente rectificada promedio máxima: 6 A.
- Tensión inversa máxima repetitiva (VRRM): 400 V.
- Tensión RMS máxima: 280 V.
- Caída de tensión directa (VF): aproximadamente 1,0 V a 1,1 V con 6 A de corriente.
- Corriente de pico de sobrecarga (IFSM): hasta 300 A a 400 A según fabricante y condiciones de prueba.
- Temperatura de operación: entre -55 °C y +150 °C aproximadamente.
- Encapsulado: P600 o R-6 con terminales axiales.
¿Qué reemplazos o equivalencias tiene?
El diodo 6A4 puede ser reemplazado por otros rectificadores que igualen o superen sus especificaciones de corriente y tensión. Siempre es recomendable verificar el encapsulado, la corriente máxima y la tensión inversa antes de realizar cualquier sustitución.
- 6A04: equivalente directo de 400 V y 6 A utilizado por varios fabricantes.
- P600G: denominación comercial equivalente ampliamente utilizada.
- 6A05: versión de 600 V y 6 A que puede reemplazar al 6A4.
- 6A10: versión de 1000 V y 6 A compatible en muchas aplicaciones.
- 10A10: rectificador de 10 A y 1000 V utilizado cuando se requiere mayor margen de seguridad.
Principio de funcionamiento
El funcionamiento del diodo 6A4 se basa en la unión PN de silicio. Cuando el ánodo tiene una tensión positiva respecto al cátodo, el dispositivo entra en conducción y permite el paso de corriente. Durante este estado aparece una caída de tensión típica cercana a 1 V.
Por ejemplo, si una fuente entrega 12 V y el diodo se conecta en serie con una carga, la tensión disponible después del diodo será aproximadamente de 11 V debido a la caída de tensión interna. Este comportamiento es normal en los rectificadores de silicio.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. En el caso del 6A4, puede soportar hasta 400 V de tensión inversa sin entrar en ruptura. Si se supera este límite, el componente podría dañarse permanentemente.
Además, el dispositivo está preparado para conducir corrientes continuas de hasta 6 A y soportar picos instantáneos de varios cientos de amperios durante intervalos muy cortos, como ocurre al energizar transformadores o cargar grandes condensadores.
Aplicaciones típicas
- Fuentes de alimentación lineales.
- Rectificación de corriente alterna en transformadores.
- Puentes rectificadores de alta corriente.
- Cargadores de baterías.
- Sistemas de alimentación para amplificadores de audio.
- Equipos industriales y de automatización.
- Protección contra inversión de polaridad.
- Circuitos de potencia en electrodomésticos.
Recomendaciones de uso
Verifique siempre que la corriente del circuito no supere los 6 A continuos especificados por el fabricante. Trabajar cerca del límite máximo durante largos periodos puede aumentar la temperatura del componente y reducir su vida útil.
Mantenga un margen de seguridad adecuado respecto a la tensión inversa máxima de 400 V. En aplicaciones conectadas a la red eléctrica es recomendable considerar los posibles picos de tensión y utilizar componentes con especificaciones superiores cuando sea necesario.
Respete la polaridad durante la instalación. La banda impresa en el cuerpo del diodo identifica el cátodo. Una conexión incorrecta puede impedir el funcionamiento del circuito o provocar daños en otros componentes.
Si el diodo trabaja con corrientes elevadas o en ambientes calurosos, asegure una adecuada disipación térmica y una ventilación suficiente para evitar sobrecalentamientos.
Antes de reemplazar un 6A4 por otro modelo, compruebe que el sustituto posea una corriente nominal igual o superior a 6 A y una tensión inversa igual o superior a 400 V.
