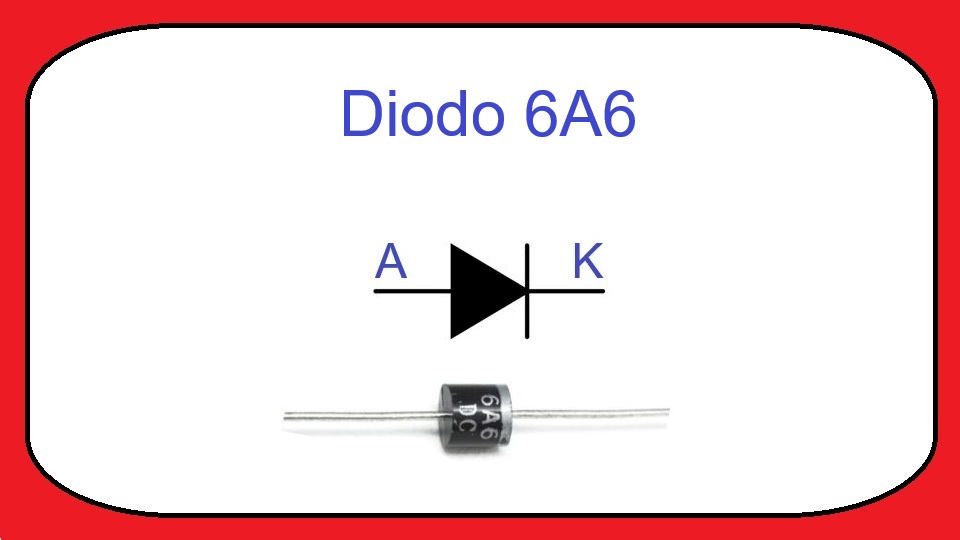

6A6 / P600J - Diodo Rectificador
El diodo 6A6, también identificado comercialmente como P600J, es un diodo rectificador de silicio diseñado para trabajar con corrientes relativamente altas y tensiones elevadas. Es ampliamente utilizado en fuentes de alimentación, cargadores de baterías, sistemas de protección y equipos electrónicos de potencia media.
Este componente pertenece a la familia de rectificadores P600, una serie que incluye diferentes versiones con distintos voltajes máximos de trabajo. La variante P600J destaca por soportar hasta 600 voltios de tensión inversa y una corriente promedio de 6 amperios.
Gracias a su construcción robusta y su capacidad para soportar picos elevados de corriente, el 6A6 / P600J es uno de los rectificadores más utilizados en proyectos electrónicos, reparaciones de equipos y aplicaciones industriales sencillas.
¿Qué es el diodo 6A6 / P600J?
El 6A6 o P600J es un diodo rectificador de propósito general fabricado con tecnología de silicio. Su función principal es permitir el paso de corriente eléctrica en una sola dirección y bloquearla en sentido contrario.
Se utiliza principalmente para convertir corriente alterna (CA) en corriente continua (CC), proceso conocido como rectificación. Por esta razón es común encontrarlo en fuentes de alimentación lineales, transformadores, cargadores y circuitos de potencia.
Su encapsulado axial facilita la instalación mediante soldadura en placas electrónicas convencionales o montajes punto a punto.
Características principales
- Corriente rectificada promedio máxima: 6 A.
- Tensión inversa repetitiva máxima (VRRM): 600 V.
- Caída de tensión directa aproximada: entre 0,9 V y 1,1 V.
- Corriente de pico no repetitiva: hasta 400 A durante intervalos muy cortos.
- Temperatura de operación de unión: desde -50 °C hasta +150 °C o +175 °C según fabricante.
- Encapsulado axial tipo P600 para montaje pasante.
- Baja corriente de fuga inversa del orden de microamperios.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos que pueden utilizarse como reemplazo del P600J siempre que cumplan o superen sus especificaciones eléctricas de corriente y voltaje.
- P600K (800 V, 6 A).
- P600M (1000 V, 6 A).
- 6A10 (1000 V, 6 A).
- 6A8 (800 V, 6 A).
- 6A05 (600 V, 6 A).
Al seleccionar una equivalencia, es recomendable que el reemplazo tenga igual o mayor tensión inversa máxima y la misma o mayor capacidad de corriente.
Principio de funcionamiento
El funcionamiento del diodo 6A6 / P600J se basa en una unión PN de silicio. Cuando el ánodo recibe un voltaje positivo respecto al cátodo, el diodo entra en conducción y permite el paso de corriente.
Durante esta condición aparece una caída de tensión típica cercana a 0,9 V o 1,1 V. Por ejemplo, si una fuente entrega 12 V y el diodo se encuentra polarizado directamente, la carga recibirá aproximadamente entre 10,9 V y 11,1 V dependiendo de la corriente circulante.
Cuando la polaridad se invierte, el diodo bloquea el flujo de corriente. Puede soportar tensiones inversas de hasta 600 V sin entrar en ruptura. Si este límite es superado, existe riesgo de daño permanente en el componente.
Además, el dispositivo puede soportar picos breves de corriente de hasta 400 A, característica que resulta útil frente a sobrecorrientes transitorias presentes en algunas fuentes de alimentación y circuitos de potencia.
Aplicaciones típicas
- Rectificación de corriente alterna en fuentes de alimentación.
- Puentes rectificadores construidos con cuatro diodos.
- Cargadores de baterías.
- Sistemas de alimentación para amplificadores de audio.
- Protección contra inversión de polaridad.
- Equipos industriales de baja y media potencia.
- Fuentes para motores eléctricos y relés.
Recomendaciones de uso
Verifique siempre que la corriente del circuito no supere los 6 amperios de funcionamiento continuo especificados para este diodo.
Cuando trabaje cerca de su límite máximo de corriente, es recomendable mantener una adecuada ventilación para evitar sobrecalentamientos que reduzcan la vida útil del componente.
Respete la polaridad durante la instalación. La banda impresa sobre el cuerpo del diodo identifica el terminal correspondiente al cátodo.
Si el circuito está expuesto a tensiones elevadas o transitorios importantes, puede ser conveniente utilizar un reemplazo con mayor tensión inversa, como el P600K o el P600M.
Antes de utilizar cualquier equivalencia, revise siempre el datasheet del fabricante para confirmar compatibilidad mecánica y eléctrica con el diseño original.
