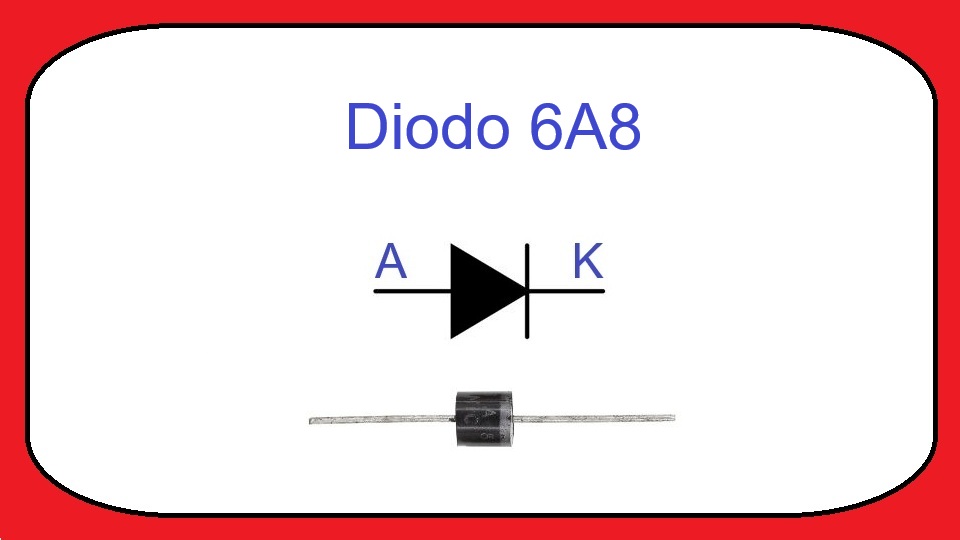

6A8 / P600K - Diodo Rectificador
El diodo 6A8, conocido comercialmente como P600K, es un diodo rectificador de silicio diseñado para trabajar con corrientes relativamente altas y tensiones elevadas. Este componente pertenece a la serie P600, ampliamente utilizada en fuentes de alimentación, rectificadores de potencia, cargadores y equipos electrónicos industriales.
Su función principal consiste en permitir el paso de corriente eléctrica en una sola dirección, bloqueando el flujo en sentido contrario. Gracias a su capacidad de soportar hasta 6 amperios de corriente y 800 voltios de tensión inversa, es un dispositivo muy utilizado en aplicaciones de rectificación de corriente alterna (CA) a corriente continua (CC).
Los datos técnicos de este componente son muy similares entre fabricantes como Vishay, Diotec Semiconductor, Taiwan Semiconductor, WEITRON, DC Components y otros, ya que todos siguen las especificaciones estándar de la familia P600K.
¿Qué es el diodo 6A8 / P600K?
El 6A8 P600K es un diodo rectificador de propósito general fabricado con tecnología de silicio. Está diseñado para soportar una corriente promedio de hasta 6 amperios y una tensión inversa máxima repetitiva de 800 voltios.
Su encapsulado axial tipo P600 permite instalarlo fácilmente en placas electrónicas mediante perforaciones (Through Hole), siendo común encontrarlo en fuentes de alimentación lineales, inversores, cargadores de baterías, equipos industriales y circuitos de protección.
Cuando el diodo se polariza directamente, permite el paso de corriente con una caída de tensión aproximada entre 0.9 V y 1.1 V. Cuando se polariza inversamente, bloquea el paso de corriente hasta alcanzar su límite de 800 V.
Características principales
- Corriente rectificada promedio máxima: 6 A.
- Tensión inversa máxima repetitiva (VRRM): 800 V.
- Caída de tensión directa (VF): aproximadamente 0.9 V a 1.1 V a 6 A.
- Corriente de sobrecarga de pico: hasta 400 A durante pulsos breves.
- Corriente de fuga inversa: aproximadamente 10 µA a 25 °C.
- Temperatura de operación de la unión: -50 °C a +150 °C.
- Encapsulado axial tipo P600 (R-6) para montaje Through Hole.
¿Qué reemplazos o equivalencias tiene?
El P600K puede reemplazarse por otros diodos rectificadores con características eléctricas iguales o superiores. Antes de realizar cualquier sustitución, es importante verificar el encapsulado, la corriente máxima y el voltaje soportado.
- P600M (1000 V, 6 A).
- 6A10 (1000 V, 6 A).
- BY255 (1300 V, 3 A, para aplicaciones de menor corriente).
- 6A8 de otros fabricantes compatibles con la serie P600.
- HER608 (1000 V, 6 A, recuperación más rápida en algunas aplicaciones).
Principio de funcionamiento
El funcionamiento del P600K se basa en la unión PN de silicio. Cuando el ánodo recibe una tensión positiva respecto al cátodo, el diodo entra en conducción y permite el paso de corriente.
Por ejemplo, si una fuente entrega corriente alterna y el diodo se encuentra polarizado directamente, la corriente puede circular con una caída de tensión cercana a 1 V. En aplicaciones normales puede conducir hasta 6 A de manera continua sin exceder sus especificaciones.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. En esta condición puede soportar tensiones inversas de hasta 800 V sin entrar en ruptura. Si dicho valor es superado, el dispositivo podría dañarse permanentemente.
Además, el componente puede soportar picos de corriente transitorios de hasta 400 A durante períodos extremadamente cortos, una característica útil cuando se presentan corrientes de arranque en transformadores o cargas capacitivas.
Aplicaciones típicas
- Fuentes de alimentación lineales.
- Rectificadores de media onda y onda completa.
- Cargadores de baterías.
- Fuentes de poder para equipos industriales.
- Sistemas de conversión de corriente alterna a corriente continua.
- Inversores y convertidores electrónicos.
- Circuitos de protección contra polaridad inversa.
- Equipos de soldadura electrónica y fuentes de potencia.
Recomendaciones de uso
Es importante no exceder la corriente máxima continua de 6 A especificada por el fabricante. Si el circuito trabaja cerca de este límite durante períodos prolongados, se recomienda utilizar disipación térmica adecuada y mantener una buena ventilación.
La tensión inversa aplicada nunca debe superar los 800 V. Para diseños donde puedan existir picos o sobretensiones, es recomendable utilizar un margen de seguridad y considerar dispositivos de protección adicionales.
Durante el montaje, debe respetarse la polaridad del componente. La banda marcada sobre el cuerpo del diodo identifica el cátodo. Una conexión incorrecta puede impedir el funcionamiento del circuito o provocar daños en otros componentes.
Si el diodo trabaja en fuentes con filtros capacitivos grandes, es conveniente verificar las corrientes de arranque, ya que los picos repetitivos excesivos pueden reducir la vida útil del componente.
Conclusión
El diodo 6A8 P600K es uno de los rectificadores de potencia más utilizados en proyectos electrónicos y fuentes de alimentación debido a su combinación de alta corriente, elevada tensión inversa y gran capacidad para soportar picos transitorios. Gracias a sus especificaciones de 6 A y 800 V, resulta una excelente opción para aplicaciones de rectificación de uso general tanto en equipos domésticos como industriales.
