MOSFET AO3400
¿Qué es el Transistor AO3400?
El AO3400 es un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) de canal N tipo enhancement, fabricado por Alpha & Omega Semiconductor. Está diseñado específicamente para aplicaciones de conmutación de potencia en dispositivos portátiles y circuitos de montaje superficial (SMD). Su principal ventaja es combinar alta corriente de drenaje (5.7A) en un encapsulado ultra compacto SOT-23.
¿Qué es un MOSFET N-Channel Enhancement?
Un MOSFET N-Channel Enhancement es un transistor controlado por voltaje que normalmente está apagado (OFF). Para activarlo, se aplica un voltaje positivo entre Gate y Source. Cuando está activado, permite que la corriente fluya del Drain al Source con muy baja resistencia, lo que lo hace ideal para switching de potencia eficiente.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | N-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDS | 30 | V |
| Voltaje Gate-Source máximo | VGS | ±12 | V |
| Corriente de Drain máxima | ID | 5.7 | A |
| Corriente de Drain pulsada | IDM | 20 | A |
| Resistencia ON típica | RDS(on) | 48 | mΩ |
| Voltaje umbral Gate-Source | VGS(th) | 0.65-1.45 | V |
| Potencia máxima | PD | 1.4 | W |
| Capacitancia Gate-Source | CGS | 460 | pF |
| Capacitancia Gate-Drain | CGD | 160 | pF |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Encapsulado | - | SOT-23 | - |

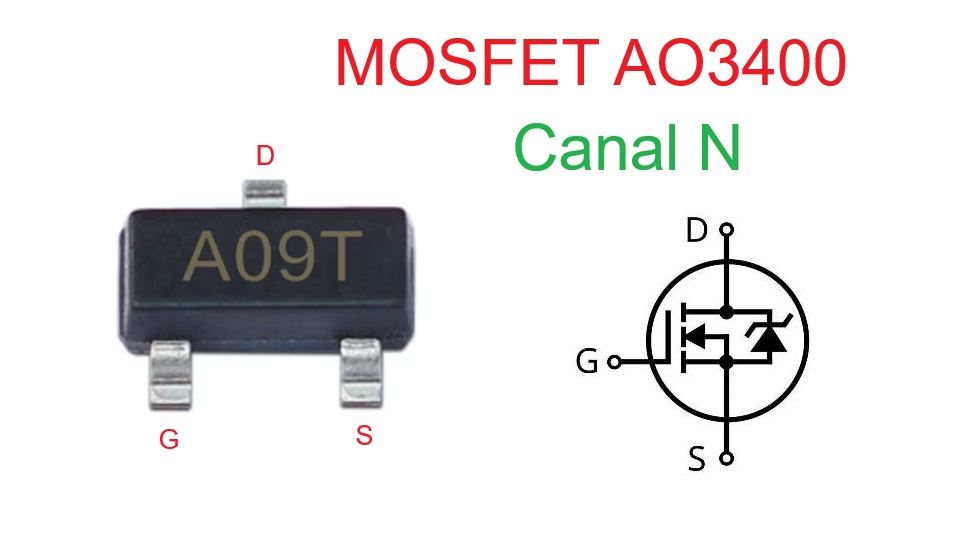

Configuración de Pines (Pinout)
Encapsulado SOT-23 (vista superior):
- Pin 1: Gate (G) - Pin inferior izquierdo
- Pin 2: Source (S) - Pin inferior derecho
- Pin 3: Drain (D) - Pin superior (central)
Nota: El encapsulado SOT-23 es extremadamente pequeño (2.9mm x 1.3mm), ideal para diseños compactos y alta densidad de componentes.
Aplicaciones Típicas
- Switching de cargas DC en dispositivos portátiles
- Circuitos de protección de batería
- Drivers para LEDs de alta potencia
- Convertidores DC-DC (Buck, Boost)
- Load switching en smartphones y tablets
- Circuitos de gestión de energía (PMIC)
- Motor drivers para pequeños motores DC
- Hot-swap controllers
- Multiplexores analógicos de potencia
Equivalentes y Reemplazos
Los siguientes MOSFETs pueden usarse como reemplazo del AO3400:
- SI2302: Características muy similares, ampliamente disponible
- 2N7002K: Menor corriente (300mA) pero compatible para cargas pequeñas
- BSS138: Menor corriente (220mA), más económico
- IRLML2502: Infineon, características similares
- DMG2302U: Diodes Inc., equivalente directo
- CJ2302: Versión china económica
- S8050: Para aplicaciones de menor corriente
- FDN340P: Fairchild/ON Semi, similar
Importante: Verificar siempre RDS(on), corriente máxima y voltaje antes de sustituir. Algunos equivalentes tienen menor corriente máxima.
Transistor Complemento
El complemento P-Channel del AO3400 es:
- AO3401: MOSFET P-Channel con características complementarias (-30V, -4A, 60mΩ RDS(on))
Este par complementario AO3400/AO3401 es muy popular en:
- Circuitos de conmutación bidireccional
- H-bridge para control de motores pequeños
- Load switches con protección de polaridad
- Multiplexores analógicos
- Circuitos push-pull para drivers
