MOSFET AO3401
¿Qué es el Transistor AO3401?
El AO3401 es un MOSFET P-Channel de potencia en encapsulado SMD SOT-23, fabricado por Alpha & Omega Semiconductor. Es ampliamente utilizado en circuitos switching de alta eficiencia, especialmente como complemento del popular AO3400 (N-Channel). Su diseño compacto y alta corriente lo hacen ideal para aplicaciones en dispositivos portátiles, cargadores y sistemas de gestión de energía.
¿Qué es un MOSFET P-Channel?
Un MOSFET P-Channel es un transistor de efecto de campo donde:
- La corriente fluye del Source (S) al Drain (D)
- Se activa aplicando un voltaje negativo al Gate respecto al Source
- Cuando el Gate está a 0V (respecto al Source), el transistor está OFF
- Es ideal para "high-side switching" (conmutación del lado positivo)
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | P-Channel Enhancement MOSFET | - |
| Voltaje Drain-Source máximo | VDS | -30 | V |
| Voltaje Gate-Source máximo | VGS | ±12 | V |
| Corriente Drain continua | ID | -4.0 | A |
| Corriente Drain pulsada | IDM | -12 | A |
| Resistencia ON | RDS(on) | 60 (typ) | mΩ |
| Voltaje Gate Threshold | VGS(th) | -0.4 a -1.2 | V |
| Potencia máxima | PD | 1.4 | W |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Encapsulado | - | SOT-23 | - |
| Capacitancia Gate-Source | Ciss | 390 | pF |
| Tiempo de conmutación | td(on) | 10 | ns |
Configuración de Pines (Pinout)

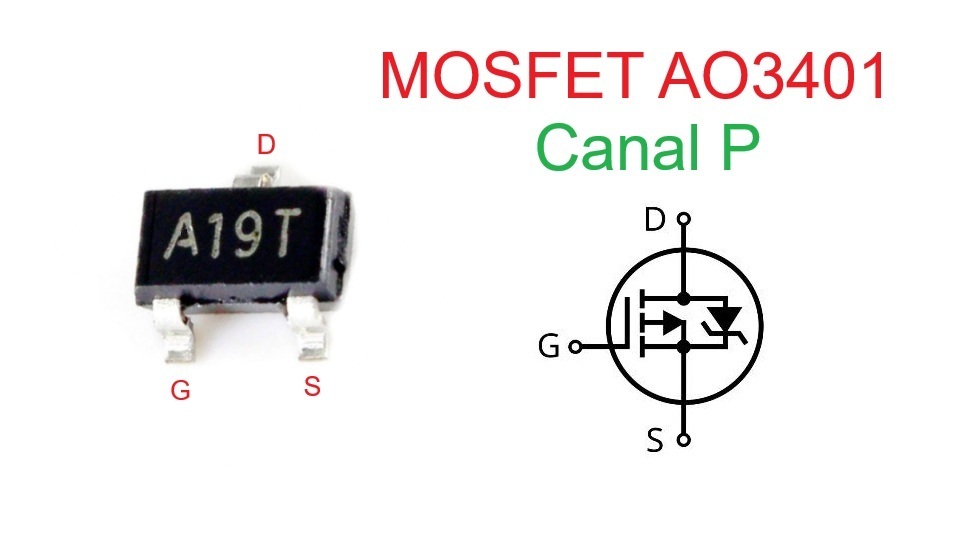

Encapsulado SOT-23 (vista superior):
- Pin 1: Gate (G) - Control
- Pin 2: Source (S) - Entrada de corriente
- Pin 3: Drain (D) - Salida de corriente
Nota: En MOSFETs P-Channel, la corriente fluye de Source a Drain (opuesto a N-Channel). El diodo body está entre Drain y Source con ánodo en Source.
Aplicaciones Típicas
- Load switching (conmutación de cargas)
- Protección contra polaridad inversa
- High-side switching en fuentes de alimentación
- Gestión de energía en dispositivos portátiles
- Circuitos de carga de baterías
- DC-DC converters (lado P-Channel)
- Circuitos de protección de sobrecorriente
- Switching en sistemas de bajo voltaje (3.3V, 5V)
- Motor drivers (lado alto)
- Power multiplexing
Equivalentes y Reemplazos
Los siguientes MOSFETs P-Channel pueden usarse como reemplazo del AO3401:
- SI2301: Reemplazo directo, mismas características
- BSS84: Menor corriente (130mA), menor costo
- DMP2305U: Similar en SOT-23, buena alternativa
- NTR4101P: ON Semiconductor, características similares
- FDN340P: Fairchild, reemplazo directo
- IRLML6401: Infineon, mayor corriente (4.3A)
- NDS356P: ON Semi, características comparables
- TSM240P02CX: Taiwan Semi, equivalente económico
Importante: Verificar siempre VDS, ID, RDS(on) y encapsulado antes de sustituir. Algunos tienen diferentes valores de VGS(th).
Transistor Complemento
El complemento N-Channel del AO3401 es:
- AO3400: MOSFET N-Channel con características complementarias (30V, 5.7A, 48mΩ, SOT-23)
El par complementario AO3400/AO3401 es extremadamente popular en:
- H-bridges para control bidireccional de motores
- Push-pull converters de alta eficiencia
- Synchronous rectification
- Bidirectional switches
- Complementary switching circuits
- Buck-boost converters
