BA6125

¿Qué es el BA6125?

El BA6125 es un circuito integrado para accionar una barra de 5 LED con escala lineal. Incluye un amplificador rectificador y cinco comparadores internos que encienden los LED según el nivel de la señal. Acepta entrada AC o DC y entrega corriente casi constante a los LED para mantener el brillo estable.

Características principales

• Alimentación: 3.5 V a 16 V.
• Rango de visualización: 35 mVrms a 175 mVrms en pasos de 35 mVrms.
• Corriente típica por LED: 15 mA.
• Corriente en reposo del IC: 5 mA típica (VCC = 6 V).
• Nivel de referencia central (LED 3 encendido): ~105 mVrms.

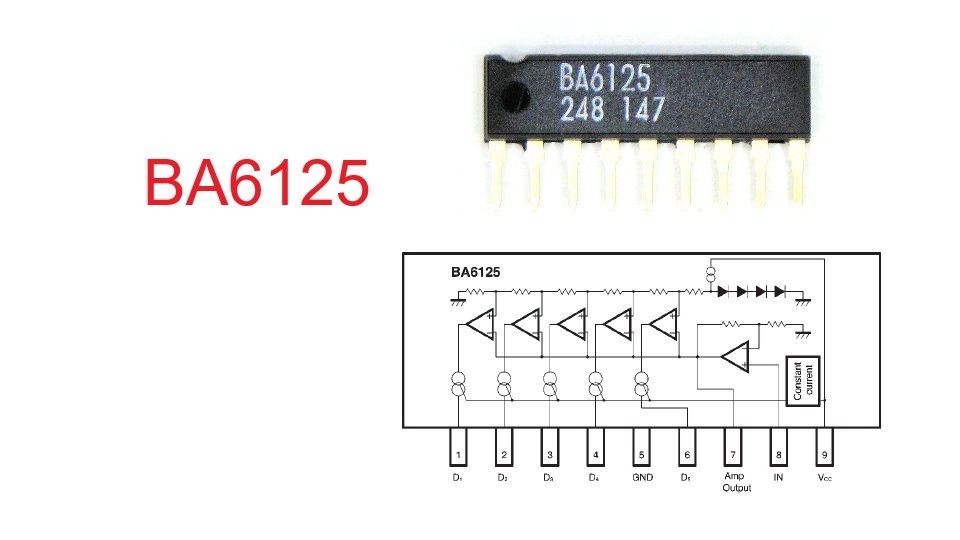

Pinout (vista frontal)

Orden de pines del encapsulado SIP‑9, de izquierda a derecha:

1. D1 – salida LED 1
2. D2 – salida LED 2
3. D3 – salida LED 3
4. D4 – salida LED 4
5. GND – tierra
6. D5 – salida LED 5
7. OUTPUT – salida del amplificador/rectificador
8. INPUT – entrada de señal
9. VCC – alimentación

Principio de funcionamiento

Con VCC entre 3.5 y 16 V, la señal aplicada a la entrada se rectifica y filtra internamente para generar un nivel de continua proporcional. Ese nivel se compara con cinco umbrales igualmente espaciados entre 35 mVrms y 175 mVrms. Al superar cada umbral, las salidas D1–D5 conducen aproximadamente 15 mA para encender los LED. El tercer LED indica el punto central de referencia, cercano a 105 mVrms. La corriente en reposo del integrado ronda 5 mA, por lo que el consumo total dependerá del número de LED encendidos.

Aplicaciones típicas

• Medidor de nivel lineal para audio (5 segmentos).
• Indicador de señal en equipos portátiles y paneles.
• Comprobador de batería o nivel de tensión DC.
• Barras luminosas para interfaces y equipos de laboratorio.

Recomendaciones de uso

• Entrada AC: acople con un capacitor de alrededor de 2.2 µF y un potenciómetro de ~100 kΩ para ajustar el nivel; fije el punto medio haciendo que el LED 3 se encienda en el nivel deseado.
• Entrada DC: ajuste el mismo potenciómetro para que el LED 3 marque el nivel central; la entrada alternativa por el pin de salida del amplificador permite manejar niveles más altos (máximo de 5 V en esa vía).
• Para limitar la potencia y estabilizar el brillo con VCC > 9 V, coloque una resistencia en serie en la línea que alimenta a los LED; valores orientativos para una sola resistencia común: 51 Ω (8–12 V), 68 Ω (10–14 V) y 91 Ω (12–16 V), de 1 W.
• Alternativamente, puede usar resistencias en serie individuales de ~390 Ω por LED cuando VCC esté entre 10 y 16 V.
• Desacople la alimentación con un capacitor cerámico cercano a VCC y mantenga retornos de GND cortos. El tiempo de ataque y liberación puede ajustarse con el RC del filtro (por ejemplo, 10 µF y 100 kΩ).
