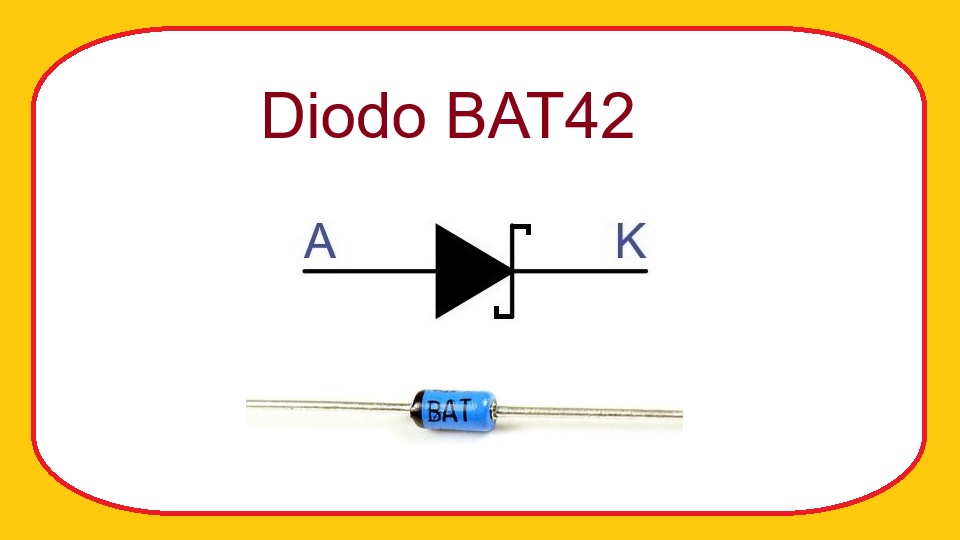

BAT42 - Diodo Rectificador Schottky
El BAT42 es uno de los diodos Schottky más utilizados en circuitos electrónicos de baja potencia debido a su baja caída de tensión directa y su rápida velocidad de conmutación. Estas características lo convierten en una excelente opción para circuitos de detección, rectificación de señales, protección y aplicaciones de radiofrecuencia.
En comparación con los diodos de silicio convencionales, el BAT42 presenta una menor pérdida de energía cuando conduce corriente, lo que resulta especialmente útil en dispositivos alimentados con baterías o fuentes de bajo voltaje.
¿Qué es el BAT42?
El BAT42 es un diodo Schottky de propósito general fabricado mediante la unión entre un metal y un semiconductor. A diferencia de los diodos PN tradicionales, esta tecnología permite una caída de tensión directa significativamente menor y tiempos de recuperación prácticamente instantáneos.
Se encuentra habitualmente en encapsulados pequeños como DO-35 para montaje convencional y también en versiones SMD para montaje superficial. Gracias a su baja tensión de conducción, puede utilizarse en circuitos donde cada décima de voltio es importante para el correcto funcionamiento del sistema.
Su capacidad para trabajar con señales rápidas lo hace adecuado para aplicaciones de conmutación, detección de señales de radiofrecuencia y protección de entradas electrónicas sensibles.
Características principales
- Tensión inversa máxima (VR): 30 V.
- Corriente directa continua máxima (IF): 200 mA.
- Caída de tensión directa típica (VF): aproximadamente 0,2 V a 0,4 V dependiendo de la corriente.
- Tipo de diodo: Schottky de baja barrera.
- Tiempo de recuperación inversa extremadamente bajo, prácticamente instantáneo.
- Baja capacitancia de unión, adecuada para señales rápidas y radiofrecuencia.
- Encapsulado común: DO-35 de montaje axial.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el BAT42 es importante verificar que la tensión inversa máxima, la corriente máxima y la caída de tensión directa sean compatibles con la aplicación. Algunas equivalencias comunes son:
- BAT43
- BAT46
- BAT48
- 1N5711
- HSMS-2820 (según la aplicación y el encapsulado)
Antes de sustituir un componente, siempre es recomendable revisar el datasheet del reemplazo para confirmar que sus parámetros eléctricos sean adecuados para el circuito.
Principio de funcionamiento
Cuando el ánodo del BAT42 se encuentra a un potencial positivo respecto al cátodo, el diodo comienza a conducir corriente con una caída de tensión relativamente baja, normalmente entre 0,2 V y 0,4 V. Por ejemplo, si se aplican 5 V al circuito, la tensión después del diodo puede ser aproximadamente de 4,6 V a 4,8 V dependiendo de la corriente que circule.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente siempre que la tensión inversa permanezca por debajo de su límite de 30 V. Esto permite proteger circuitos frente a conexiones incorrectas o realizar funciones de rectificación.
Gracias a su estructura Schottky, el BAT42 no almacena carga de la misma manera que un diodo de unión PN convencional. Por ello puede cambiar de estado entre conducción y bloqueo muy rápidamente, característica fundamental en circuitos de alta frecuencia y conmutación rápida.
Aplicaciones típicas
- Rectificación de señales de baja tensión.
- Detectores de radiofrecuencia (RF).
- Circuitos de protección contra polaridad inversa.
- Equipos alimentados por baterías donde se requiere minimizar pérdidas de voltaje.
- Limitadores y recortadores de señal.
- Circuitos de conmutación rápida.
- Sistemas de instrumentación electrónica.
- Detectores de picos de tensión.
- Equipos de telecomunicaciones.
- Fuentes de alimentación de baja potencia.
Recomendaciones de uso
No exceda la tensión inversa máxima de 30 V ni la corriente directa máxima de 200 mA especificadas para este dispositivo. Superar estos límites puede provocar daños permanentes en el diodo.
Cuando se utilice en aplicaciones de protección o rectificación, es recomendable calcular adecuadamente la corriente del circuito y emplear resistencias limitadoras cuando sea necesario.
Si el circuito trabaja con señales de alta frecuencia, mantenga las conexiones lo más cortas posible para reducir capacitancias e inductancias parásitas que puedan afectar el rendimiento.
Antes de utilizar cualquier reemplazo, compare cuidadosamente parámetros como tensión inversa, corriente máxima, caída de tensión directa y encapsulado para garantizar la compatibilidad con el diseño original.
El BAT42 es especialmente útil en proyectos educativos y de electrónica básica porque permite comprender el funcionamiento de los diodos Schottky y observar las ventajas de una baja caída de tensión frente a los diodos de silicio convencionales.
