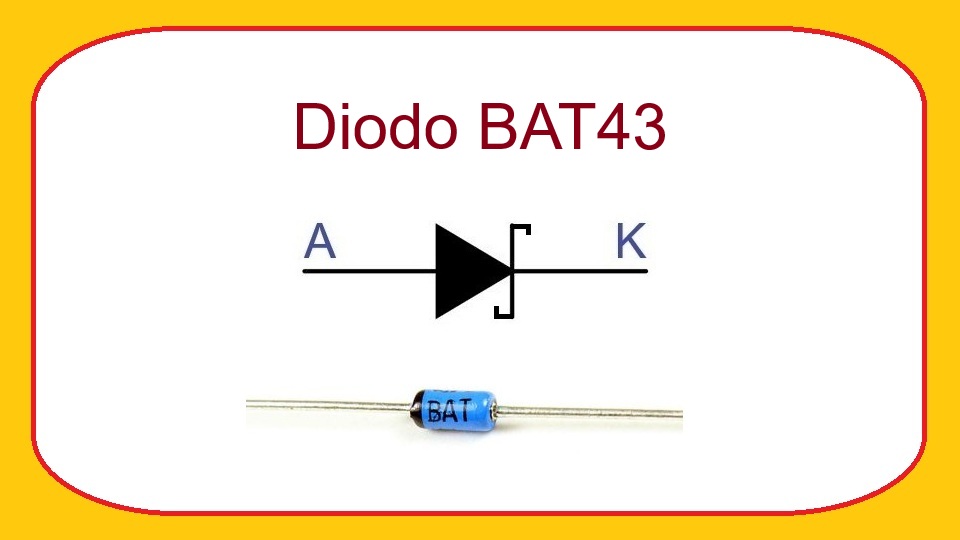

BAT43 - Diodo Rectificador Schottky
El BAT43 es un diodo semiconductor de tipo Schottky diseñado para aplicaciones de conmutación rápida y señales de baja potencia. Gracias a su baja caída de tensión directa y a su reducido tiempo de recuperación inversa, es ampliamente utilizado en circuitos electrónicos donde se requiere velocidad y eficiencia.
Este componente se encuentra habitualmente en equipos de telecomunicaciones, circuitos digitales, sistemas de protección de señales, detectores de RF y diversos proyectos electrónicos educativos. Su encapsulado más común es el DO-35 de montaje axial, aunque también existen versiones para montaje superficial.
Una de las principales ventajas del BAT43 frente a los diodos de silicio convencionales es su menor caída de tensión en conducción, lo que permite reducir pérdidas de energía y mejorar el rendimiento de circuitos alimentados con voltajes bajos.
¿Qué es el BAT43?
El BAT43 es un diodo Schottky de pequeña señal fabricado mediante una unión metal-semiconductor en lugar de la unión PN utilizada en los diodos convencionales. Esta construcción le proporciona una respuesta extremadamente rápida y una tensión de conducción muy baja.
Se trata de un componente diseñado principalmente para el manejo de señales electrónicas y corrientes moderadas. Aunque puede conducir hasta 200 mA de corriente continua, no está pensado para aplicaciones de potencia elevada.
El BAT43 se utiliza frecuentemente en circuitos donde es necesario rectificar señales de baja amplitud, proteger entradas electrónicas o realizar conmutaciones rápidas sin introducir grandes pérdidas de voltaje.
Características principales
- Tipo de diodo: Schottky de pequeña señal.
- Voltaje inverso máximo (VRRM): 30 V.
- Corriente directa continua máxima (IF): 200 mA.
- Caída de tensión directa típica: entre 0,33 V y 0,45 V dependiendo de la corriente circulante.
- Tiempo de recuperación inversa: aproximadamente 5 ns.
- Potencia máxima de disipación: 200 mW.
- Rango de temperatura de operación: desde -55 °C hasta +125 °C.
¿Qué reemplazos o equivalencias tiene?
Al tratarse de un diodo Schottky de baja tensión y pequeña señal, existen algunos dispositivos que pueden utilizarse como reemplazo en determinadas aplicaciones, siempre verificando las especificaciones eléctricas del circuito.
- BAT42 – Muy similar al BAT43, con características eléctricas cercanas.
- BAT46 – Diodo Schottky de pequeña señal utilizado en aplicaciones de alta velocidad.
- BAT85 – Schottky de baja caída de tensión y uso general.
- 1N5711 – Diodo Schottky ampliamente utilizado en detección y conmutación rápida.
- HSMS-2820 – Utilizado principalmente en aplicaciones de radiofrecuencia y detección de señales.
Antes de sustituir un BAT43 por otro modelo, es importante comprobar el voltaje inverso máximo, la corriente máxima permitida y la caída de tensión directa para garantizar un funcionamiento adecuado.
Principio de funcionamiento
Cuando el ánodo del BAT43 se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción. Gracias a su tecnología Schottky, comienza a conducir con una caída de tensión relativamente baja, normalmente entre 0,33 V y 0,45 V.
Por ejemplo, si se aplica una fuente de 5 V y una resistencia limitadora adecuada, el BAT43 permitirá el paso de corriente una vez superada aproximadamente su tensión de conducción. Durante este proceso la caída de tensión en el diodo será mucho menor que la de un diodo de silicio convencional, que suele rondar los 0,7 V.
Cuando la polaridad se invierte, el BAT43 bloquea el paso de corriente mientras la tensión inversa no supere los 30 V. Además, debido a su tiempo de recuperación inversa cercano a 5 nanosegundos, puede cambiar rápidamente entre estados de conducción y bloqueo, característica muy útil en circuitos de alta frecuencia y señales digitales.
Aplicaciones típicas
- Rectificación de señales de baja tensión.
- Protección de entradas en microcontroladores y circuitos integrados.
- Detectores de radiofrecuencia (RF).
- Circuitos de conmutación rápida.
- Limitadores y recortadores de señal.
- Equipos de telecomunicaciones.
- Sistemas alimentados por baterías donde se busca minimizar pérdidas.
- Proyectos educativos y prototipos electrónicos.
Recomendaciones de uso
- No superar los 30 V de tensión inversa máxima.
- Evitar corrientes continuas superiores a 200 mA.
- Utilizar resistencias limitadoras cuando se conecte a fuentes de alimentación.
- Verificar la polaridad antes de energizar el circuito.
- Considerar la disipación térmica cuando trabaje cerca de sus límites máximos.
- Utilizarlo preferentemente en aplicaciones de señal y baja potencia.
- Si se emplea como reemplazo de otro diodo, comprobar previamente la compatibilidad de voltaje y corriente.
El BAT43 es uno de los diodos Schottky más utilizados en electrónica de pequeña señal debido a su combinación de baja caída de tensión, rápida conmutación y facilidad de integración en circuitos de bajo consumo. Estas características lo convierten en una excelente opción para estudiantes, aficionados y profesionales que desarrollan proyectos electrónicos donde la eficiencia y la velocidad son importantes.
