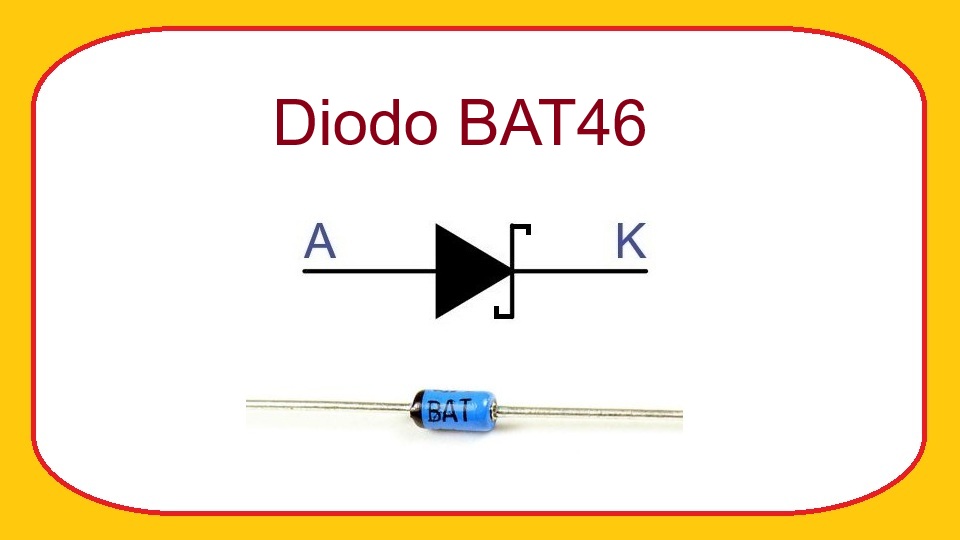

BAT46 - Diodo Rectificador Schottky
El BAT46 es un diodo Schottky de pequeña señal ampliamente utilizado en circuitos electrónicos donde se requiere una conmutación rápida y una caída de tensión directa muy baja. Gracias a su construcción basada en una unión metal-semiconductor, ofrece tiempos de respuesta significativamente más rápidos que los diodos rectificadores convencionales de silicio.
Este componente es muy popular en proyectos de electrónica, sistemas de protección, detección de señales, fuentes de alimentación de baja potencia y circuitos de radiofrecuencia. Su combinación de alta velocidad y baja pérdida de energía lo convierte en una excelente opción para aplicaciones donde la eficiencia es importante.
¿Qué es el BAT46?
El BAT46 es un diodo Schottky de propósito general diseñado para manejar señales y corrientes moderadas. A diferencia de un diodo de silicio convencional, utiliza una barrera Schottky entre un metal y un semiconductor, lo que reduce considerablemente la tensión necesaria para conducir corriente.
Su principal ventaja es la baja caída de voltaje directo, que suele encontrarse entre aproximadamente 0,2 V y 0,45 V dependiendo de la corriente que circule por el dispositivo. Esta característica permite minimizar pérdidas de potencia y mejorar la eficiencia de los circuitos electrónicos.
El BAT46 se encuentra disponible en diversos encapsulados, siendo el DO-35 uno de los más comunes para montaje convencional. También existen versiones para montaje superficial como BAT46W y otras variantes de la misma familia.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 100 V.
- Corriente directa continua máxima (IF): 150 mA.
- Corriente de pico repetitiva (IFRM): 350 mA.
- Corriente de sobretensión no repetitiva (IFSM): 750 mA.
- Baja caída de tensión directa típica entre 0,2 V y 0,45 V.
- Conmutación extremadamente rápida gracias a la tecnología Schottky.
- Temperatura máxima de unión: 125 °C.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el BAT46 es importante verificar que el nuevo componente posea características similares de tensión inversa, corriente máxima y baja caída de voltaje. Algunas equivalencias comúnmente utilizadas son:
- BAT43
- BAT48
- BAT49
- 1N5711
- HSMS-2820 (según la aplicación específica)
Antes de sustituir el componente, siempre es recomendable revisar las hojas de datos para confirmar que las especificaciones eléctricas sean compatibles con el circuito.
Principio de funcionamiento
El BAT46 funciona como una válvula electrónica que permite el paso de corriente principalmente en una dirección. Cuando el ánodo se encuentra a un potencial superior al cátodo y la tensión directa alcanza aproximadamente entre 0,2 V y 0,45 V, el diodo comienza a conducir corriente.
Por ejemplo, si una fuente aplica 5 V a través de una resistencia limitadora, el BAT46 permitirá el paso de corriente presentando una caída de tensión relativamente pequeña. Esta característica es especialmente útil cuando se desea aprovechar al máximo la tensión disponible.
En polarización inversa, el diodo bloquea la circulación de corriente hasta alcanzar su tensión máxima especificada de 100 V. Si este valor se supera, existe riesgo de ruptura y daño permanente del componente.
La tecnología Schottky elimina prácticamente los tiempos de recuperación inversa presentes en los diodos convencionales, permitiendo que el BAT46 cambie rápidamente entre los estados de conducción y bloqueo. Esto resulta especialmente valioso en circuitos de alta frecuencia y sistemas digitales.
Aplicaciones típicas
- Protección contra inversión de polaridad.
- Detección y demodulación de señales de radiofrecuencia.
- Conmutación rápida en circuitos electrónicos.
- Limitadores de tensión y protección de entradas.
- Circuitos de instrumentación.
- Fuentes de alimentación de baja potencia.
- Sistemas de comunicación y transmisión de datos.
- Equipos portátiles alimentados por baterías.
Recomendaciones de uso
No se debe exceder la corriente continua máxima de 150 mA ni la tensión inversa máxima de 100 V. Superar estos límites puede reducir la vida útil del dispositivo o provocar su destrucción.
Cuando se utilice en proyectos prácticos, es recomendable incorporar resistencias limitadoras de corriente para proteger el diodo y el resto del circuito. Esto resulta especialmente importante durante pruebas y prototipos.
Debido a que los diodos Schottky presentan una corriente de fuga inversa superior a la de los diodos de silicio convencionales, conviene considerar este aspecto en aplicaciones de muy bajo consumo o alta precisión.
Si el circuito trabaja cerca de los límites de temperatura especificados, debe verificarse la disipación térmica para garantizar un funcionamiento confiable y estable.
Para aplicaciones de alta frecuencia, detección de señales o protección de entradas electrónicas, el BAT46 suele ofrecer un rendimiento superior al de muchos diodos rectificadores tradicionales gracias a su baja caída de tensión y rápida respuesta.
