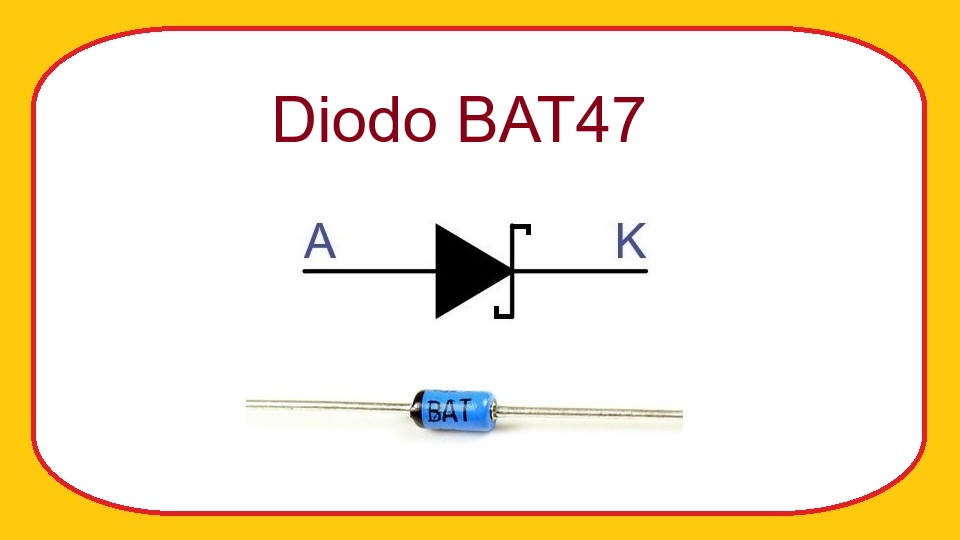

BAT47 - Diodo Rectificador Schottky
El BAT47 es un diodo Schottky de pequeña señal ampliamente utilizado en circuitos electrónicos donde se requiere una caída de tensión muy baja y una conmutación rápida. Gracias a estas características, es una excelente opción para aplicaciones de protección, detección de señales, rectificación de baja potencia y circuitos de alta frecuencia.
Este componente se encuentra habitualmente en encapsulado DO-35 y es muy popular entre estudiantes, aficionados y profesionales de la electrónica debido a su facilidad de uso y buen rendimiento en aplicaciones de baja corriente.
¿Qué es el BAT47?
El BAT47 es un diodo de barrera Schottky fabricado mediante una unión metal-semiconductor en lugar de la unión PN tradicional utilizada en los diodos de silicio convencionales. Esta tecnología permite una menor caída de tensión directa y tiempos de recuperación extremadamente rápidos.
Su principal ventaja es que comienza a conducir con tensiones más bajas que un diodo rectificador común. Mientras un diodo de silicio estándar suele presentar una caída de aproximadamente 0,7 V, el BAT47 puede funcionar con caídas mucho menores, mejorando la eficiencia de numerosos circuitos electrónicos.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 20 V.
- Corriente directa continua máxima (IF): 350 mA.
- Corriente de pico no repetitiva (IFSM): hasta 7,5 A durante pulsos breves.
- Caída de tensión directa baja: típicamente entre 0,2 V y 0,45 V según la corriente de trabajo.
- Tiempo de recuperación extremadamente rápido, adecuado para altas frecuencias.
- Corriente de fuga inversa típica del orden de microamperios.
- Rango de temperatura de operación aproximado: -65 °C a +125 °C.
¿Qué reemplazos o equivalencias tiene?
Al seleccionar un reemplazo es importante verificar la tensión inversa máxima, la corriente directa y la caída de tensión. Algunos equivalentes utilizados con frecuencia son:
- BAT43
- BAT46
- 1N5711
- BAT48
- LL47 (versión en encapsulado MiniMELF del BAT47)
Antes de sustituir el componente en un diseño crítico, siempre es recomendable comparar las especificaciones eléctricas de ambos dispositivos para garantizar la compatibilidad.
Principio de funcionamiento
El BAT47 permite el paso de corriente cuando el ánodo se encuentra a un potencial superior al cátodo. Debido a su tecnología Schottky, comienza a conducir con una caída de tensión relativamente baja, normalmente entre 0,2 V y 0,45 V dependiendo de la corriente que circule por el dispositivo.
Por ejemplo, si una fuente entrega 5 V y el BAT47 se conecta en polarización directa, la tensión disponible después del diodo puede ser aproximadamente de 4,6 V a 4,8 V. Esta pérdida es considerablemente menor que la de un diodo rectificador convencional de silicio.
Cuando el diodo se polariza en sentido inverso, bloquea el paso de corriente hasta alcanzar su límite de tensión inversa especificado de 20 V. Si esta tensión es superada, el componente puede dañarse permanentemente.
Otra ventaja importante es su velocidad de conmutación. El BAT47 puede pasar del estado conductor al estado de bloqueo en tiempos muy cortos, lo que lo hace adecuado para circuitos de alta frecuencia y señales rápidas.
Aplicaciones típicas
- Protección contra inversión de polaridad en equipos electrónicos.
- Rectificación de señales de baja potencia.
- Circuitos detectores de RF y radiofrecuencia.
- Mezcladores y demoduladores de señal.
- Fuentes de alimentación de baja tensión.
- Circuitos de conmutación rápida.
- Equipos de medición e instrumentación electrónica.
- Protección contra descargas electrostáticas en algunas aplicaciones.
Recomendaciones de uso
- No superar la tensión inversa máxima de 20 V.
- Evitar corrientes continuas superiores a 350 mA.
- Verificar la orientación correcta del ánodo y el cátodo antes de energizar el circuito.
- Utilizar este diodo cuando sea importante minimizar la caída de tensión en comparación con un diodo de silicio convencional.
- Considerar la corriente de fuga inversa característica de los diodos Schottky en aplicaciones de muy bajo consumo.
- Mantener una adecuada disipación térmica si el componente trabaja cerca de su corriente máxima.
- Consultar siempre el datasheet del fabricante específico para confirmar los parámetros eléctricos exactos.
El BAT47 es un diodo Schottky muy versátil para proyectos de electrónica básica y avanzada. Su baja caída de tensión, rápida respuesta y facilidad de integración lo convierten en una excelente alternativa para aplicaciones donde la eficiencia y la velocidad son factores importantes.
