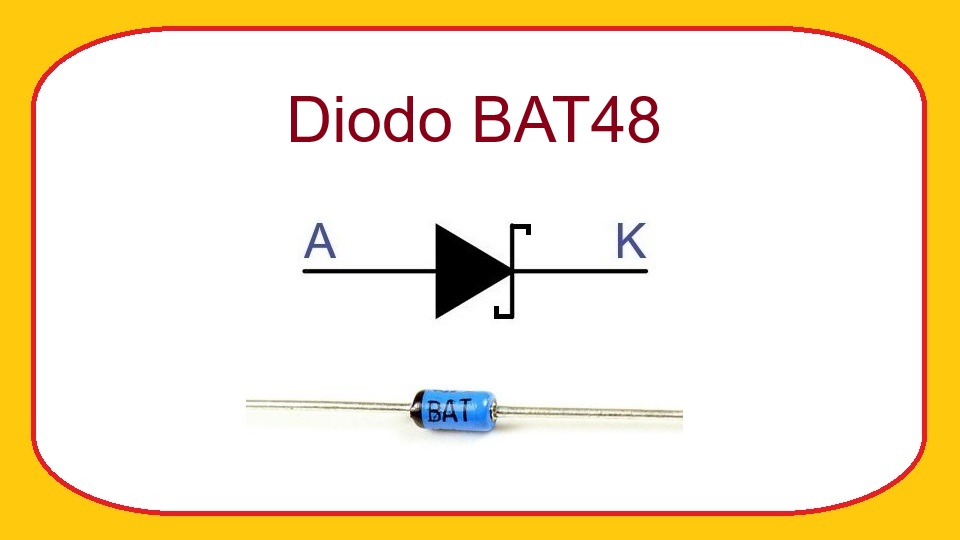

BAT48 - Diodo Rectificador Schottky
El BAT48 es un diodo Schottky de pequeña señal ampliamente utilizado en circuitos electrónicos donde se requiere una baja caída de tensión y una conmutación extremadamente rápida. Gracias a estas características, es muy popular en sistemas de protección, detección de señales, rectificación de baja potencia y circuitos de alta frecuencia.
Este componente destaca por ofrecer una caída de tensión directa significativamente menor que la de un diodo de silicio convencional. Mientras que un diodo rectificador común suele presentar una caída cercana a 0,7 V, el BAT48 puede trabajar con valores considerablemente más bajos, lo que mejora la eficiencia energética del circuito.
¿Qué es el BAT48?
El BAT48 es un diodo de barrera Schottky diseñado para aplicaciones de propósito general y señales de baja potencia. Está fabricado mediante una unión metal-semiconductor en lugar de la unión PN utilizada en los diodos convencionales.
Esta tecnología permite obtener tiempos de recuperación extremadamente rápidos y una baja tensión directa, características que lo convierten en una excelente opción para circuitos electrónicos de alta velocidad y equipos alimentados por baterías.
Se comercializa en diferentes encapsulados según el fabricante, siendo muy común el encapsulado DO-35 para montaje tradicional y versiones SMD para montaje superficial.
Características principales
- Tipo de diodo: Schottky de pequeña señal.
- Tensión inversa máxima (VRRM): 40 V.
- Corriente directa continua máxima (IF): 350 mA.
- Caída de tensión directa típica: aproximadamente entre 0,2 V y 0,4 V dependiendo de la corriente de trabajo.
- Corriente de pico no repetitiva: hasta 7,5 A en encapsulado DO-35 durante pulsos breves.
- Capacitancia típica de unión: aproximadamente 18 pF.
- Temperatura máxima de unión: hasta 125 °C o 150 °C según encapsulado y fabricante.
¿Qué reemplazos o equivalencias tiene?
Cuando no se dispone del BAT48, pueden utilizarse algunos diodos Schottky con características similares. Antes de realizar el reemplazo siempre es recomendable verificar el datasheet del fabricante para confirmar compatibilidad eléctrica y mecánica.
- BAT41
- BAT42
- BAT43
- BAT46
- 1N5711
Estas equivalencias son habituales en aplicaciones de detección de señales, rectificación de baja potencia y protección electrónica. Sin embargo, las características exactas pueden variar entre modelos.
Principio de funcionamiento
El BAT48 funciona permitiendo el paso de corriente cuando se polariza en sentido directo. Una de sus ventajas es que necesita una tensión relativamente baja para comenzar a conducir.
Por ejemplo, si se aplica una tensión positiva al ánodo respecto al cátodo, el diodo comenzará a conducir con una caída típica cercana a 0,2 V a 0,4 V. Esto significa que si una fuente entrega 5 V, después del diodo podrían quedar aproximadamente entre 4,6 V y 4,8 V, dependiendo de la corriente que circule.
En polarización inversa, el BAT48 bloquea el paso de corriente hasta alcanzar su tensión máxima especificada de 40 V. Mientras permanezca dentro de este límite, solamente circulará una pequeña corriente de fuga característica de los diodos Schottky.
Gracias a su estructura interna, el tiempo necesario para pasar del estado de conducción al estado de bloqueo es extremadamente pequeño. Esto permite trabajar con señales de alta frecuencia donde los diodos convencionales resultarían demasiado lentos.
Aplicaciones típicas
- Rectificadores de baja potencia.
- Circuitos detectores de radiofrecuencia (RF).
- Protección contra inversión de polaridad.
- Limitadores y recortadores de señal.
- Equipos alimentados por baterías.
- Circuitos de conmutación rápida.
- Detectores de nivel lógico.
- Instrumentación electrónica.
- Conversores DC-DC de baja potencia.
- Sistemas de adquisición de señales.
Recomendaciones de uso
Verifique siempre que la tensión inversa aplicada no supere los 40 V especificados para el componente.
Evite superar la corriente continua máxima de 350 mA para garantizar una larga vida útil y un funcionamiento seguro.
Cuando trabaje con corrientes elevadas, considere la disipación térmica del dispositivo, especialmente en espacios reducidos o con poca ventilación.
Recuerde que los diodos Schottky presentan una corriente de fuga inversa superior a la de muchos diodos de silicio convencionales. Este aspecto debe tenerse en cuenta en circuitos de muy bajo consumo.
Antes de sustituir el BAT48 por otro modelo, compare la tensión inversa máxima, la corriente directa, la caída de tensión y el encapsulado para evitar problemas de funcionamiento.
Para proyectos con microcontroladores, sensores y equipos alimentados mediante pilas o baterías, el BAT48 suele ser una excelente elección debido a sus bajas pérdidas y rápida respuesta.
