BAT54 (KL1) - Diodo Rectificador Schottky
El BAT54 es un diodo Schottky de señal rápida ampliamente utilizado en circuitos electrónicos de baja potencia. Se caracteriza por presentar una caída de tensión directa mucho menor que la de los diodos de silicio convencionales, lo que permite reducir pérdidas de energía y mejorar la eficiencia de los circuitos. Normalmente se fabrica en encapsulado SOT-23 para montaje superficial (SMD).
La identificación "KL1" es uno de los códigos de marcado utilizados por diversos fabricantes para el modelo BAT54. Este componente se encuentra frecuentemente en equipos electrónicos, dispositivos portátiles, fuentes de alimentación, circuitos de protección y aplicaciones de conmutación de alta velocidad.
Gracias a su baja tensión de conducción y su rápida respuesta, el BAT54 es una excelente opción para diseñadores y aficionados que buscan construir proyectos electrónicos eficientes y compactos.
¿Qué es el BAT54?
El BAT54 es un diodo Schottky de propósito general diseñado para aplicaciones de alta velocidad y baja corriente. A diferencia de un diodo rectificador convencional, utiliza una unión metal-semiconductor en lugar de una unión PN, lo que le permite ofrecer tiempos de conmutación extremadamente rápidos y una caída de tensión directa reducida.
Su capacidad para conducir corriente con pérdidas mínimas lo convierte en un componente ideal para protección contra inversión de polaridad, detección de señales, circuitos de RF, limitadores de tensión y fuentes de alimentación de bajo voltaje.
Características principales
- Tensión inversa máxima (VR): 30 V.
- Corriente directa continua máxima (IF): 200 mA.
- Corriente de pico repetitiva (IFRM): 300 mA.
- Caída de tensión directa típica: aproximadamente 0,24 V a 1 mA.
- Caída de tensión directa máxima: aproximadamente 0,5 V a 100 mA.
- Corriente de fuga inversa máxima: 2 µA a 25 V.
- Tiempo de recuperación inversa típico: 5 ns.
¿Qué reemplazos o equivalencias tiene?
El BAT54 es un componente muy popular y existen varias alternativas compatibles para muchas aplicaciones. Antes de realizar un reemplazo siempre se recomienda verificar el encapsulado, la disposición de terminales y las especificaciones eléctricas del fabricante.
- BAT54A
- BAT54C
- BAT54S
- 1N5711
- HSMS-2820

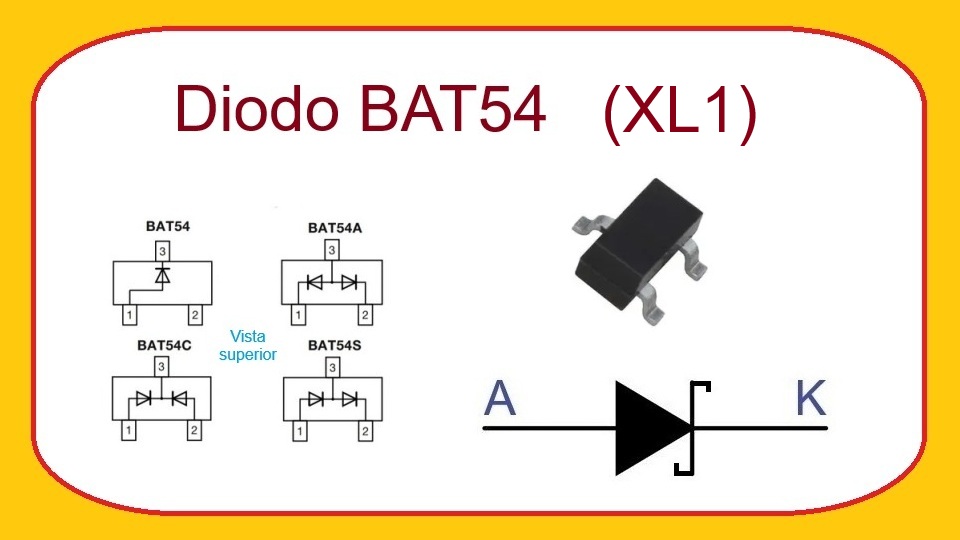

Las variantes BAT54A, BAT54C y BAT54S pertenecen a la misma familia, aunque poseen configuraciones internas diferentes. Para sustituciones directas debe verificarse la configuración específica utilizada en el circuito.
Principio de funcionamiento
El BAT54 funciona como una válvula electrónica que permite el paso de corriente principalmente en una sola dirección. Cuando la tensión aplicada entre ánodo y cátodo supera aproximadamente los 0,24 V a corrientes bajas, el diodo comienza a conducir.
Por ejemplo, si se aplica una tensión de 5 V en serie con una resistencia limitadora, el BAT54 presentará una caída de tensión típica cercana a 0,24 V a 0,32 V para corrientes pequeñas. Esto significa que gran parte del voltaje estará disponible para el resto del circuito, reduciendo las pérdidas de energía.
Cuando se polariza en sentido inverso, el diodo bloquea el paso de corriente hasta alcanzar su tensión inversa máxima de 30 V. En esta condición solo circula una corriente de fuga extremadamente pequeña, del orden de microamperios.
Otra ventaja importante es su tiempo de recuperación inversa de aproximadamente 5 nanosegundos, lo que le permite cambiar rápidamente entre estados de conducción y bloqueo en circuitos de alta frecuencia.
Aplicaciones típicas
- Protección contra inversión de polaridad.
- Rectificación de señales de baja potencia.
- Conmutación de alta velocidad.
- Circuitos de detección y demodulación de señales.
- Protección de entradas electrónicas sensibles.
- Limitadores y recortadores de tensión.
- Equipos de radiofrecuencia (RF).
- Dispositivos alimentados por baterías.
- Fuentes de alimentación compactas.
- Circuitos lógicos de baja tensión.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 30 V.
- Evitar corrientes continuas superiores a 200 mA.
- Utilizar una resistencia limitadora cuando sea necesario controlar la corriente.
- Verificar cuidadosamente la orientación del ánodo y el cátodo antes de soldar.
- Comprobar el código de marcado del fabricante para evitar confusiones con componentes similares.
- Considerar la disipación térmica cuando el diodo trabaje cerca de su corriente máxima.
- Utilizar herramientas adecuadas para soldadura SMD y evitar sobrecalentar el encapsulado.
El BAT54 (KL1) es uno de los diodos Schottky más utilizados en electrónica moderna debido a su baja caída de tensión, rápida velocidad de conmutación y reducido tamaño. Estas características lo convierten en una excelente elección para proyectos educativos, equipos portátiles, sistemas de protección y aplicaciones donde la eficiencia energética es un factor importante.
