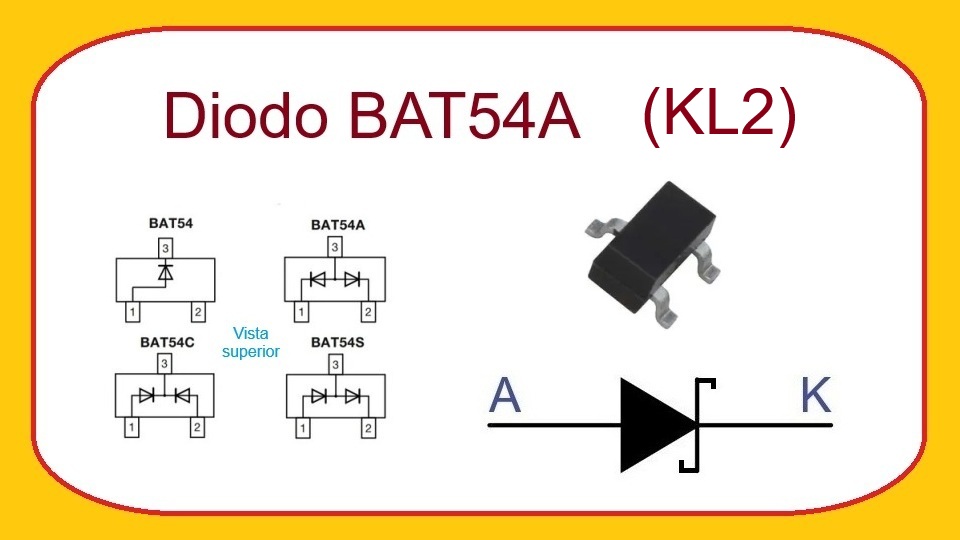

BAT54A (KL2) - Diodo Rectificador Schottky
El BAT54A es un diodo Schottky doble de señal montado en encapsulado SOT-23. El código de marcación "KL2" es utilizado por diversos fabricantes para identificar este componente. Su principal característica es la baja caída de tensión directa y su alta velocidad de conmutación, lo que lo convierte en una excelente opción para circuitos electrónicos de alta frecuencia, protección de señales y aplicaciones de baja potencia.
A diferencia de los diodos rectificadores convencionales de silicio, el BAT54A utiliza una unión Schottky metal-semiconductor, permitiendo una conducción más rápida y una menor pérdida de energía durante su funcionamiento.
¿Qué es el BAT54A?
El BAT54A es un conjunto de dos diodos Schottky conectados internamente en configuración de ánodo común. Esto significa que ambos diodos comparten el terminal positivo (ánodo) mientras que los cátodos permanecen independientes.
Gracias a esta configuración, el BAT54A puede emplearse en circuitos de protección, selección automática de fuentes de alimentación, mezcladores de señales, detectores de RF y aplicaciones donde se requiera una respuesta extremadamente rápida.
Su encapsulado SOT-23 ocupa muy poco espacio en la placa de circuito impreso, por lo que es ampliamente utilizado en dispositivos electrónicos compactos como teléfonos móviles, equipos de comunicación, módulos electrónicos y sistemas embebidos.
Características principales
- Tensión inversa máxima (VR): 30 V.
- Corriente directa promedio (IF): 200 mA.
- Corriente de pico repetitiva: hasta 300 mA.
- Caída de tensión directa típica (VF): entre 0,24 V y 0,32 V según la corriente de trabajo.
- Tiempo de conmutación extremadamente rápido gracias a la tecnología Schottky.
- Baja capacitancia de unión, adecuada para señales de alta frecuencia.
- Encapsulado SOT-23 de montaje superficial (SMD).
¿Qué reemplazos o equivalencias tiene?
Cuando se requiere sustituir un BAT54A, es importante verificar tanto la configuración interna de los diodos como el encapsulado. Algunos reemplazos comunes son:
- BAT54A de otro fabricante.
- RB521S-30A (verificando compatibilidad de encapsulado y características).
- BAS40A.
- MMBD302A (según la aplicación específica).
- HSMS-2822 (para ciertas aplicaciones de RF y detección).
Antes de realizar una sustitución, siempre se recomienda comparar el datasheet del reemplazo para confirmar la disposición de terminales y las especificaciones eléctricas.
Principio de funcionamiento
El BAT54A funciona como cualquier diodo Schottky: permite el paso de corriente cuando se polariza en directo y bloquea la corriente cuando se polariza en inverso.
Si se aplica una tensión positiva suficiente entre el ánodo común y uno de los cátodos, el diodo comienza a conducir. Debido a su tecnología Schottky, la caída de tensión suele estar alrededor de 0,24 V a 0,32 V, considerablemente menor que los aproximadamente 0,7 V de un diodo de silicio convencional.
Por ejemplo, si un circuito entrega 5 V y el BAT54A conduce una corriente de 100 mA, la tensión disponible después del diodo será aproximadamente de 4,7 V a 4,8 V. Esta baja pérdida de tensión mejora la eficiencia energética del sistema.
Cuando la tensión inversa aplicada es inferior al límite de 30 V especificado, el diodo bloquea prácticamente el paso de corriente. Si se supera este valor existe riesgo de daño permanente al componente.
Gracias a su velocidad de respuesta extremadamente rápida, puede conmutar entre estados de conducción y bloqueo en tiempos muy reducidos, lo que resulta ideal para señales digitales y circuitos de alta frecuencia.
Aplicaciones típicas
- Protección de entradas y salidas electrónicas.
- Conmutación rápida de señales digitales.
- Selección automática entre dos fuentes de alimentación.
- Circuitos de detección de RF.
- Equipos de telecomunicaciones.
- Dispositivos portátiles alimentados por batería.
- Protección contra polaridad inversa.
- Circuitos lógicos de alta velocidad.
- Módulos de comunicación inalámbrica.
- Equipos electrónicos compactos de montaje superficial.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 30 V.
- Evitar corrientes continuas superiores a 200 mA.
- Verificar la orientación de los terminales antes de soldar el componente.
- Comprobar que el reemplazo mantenga la configuración de ánodo común.
- Utilizar pistas adecuadas para disipar el calor cuando opere cerca de su corriente máxima.
- Evitar descargas electrostáticas durante la manipulación del componente.
- Consultar siempre el datasheet del fabricante específico antes de diseñar el circuito definitivo.
El BAT54A (KL2) es uno de los diodos Schottky dobles más utilizados en electrónica moderna debido a su baja caída de tensión, reducido tamaño y elevada velocidad de conmutación. Estas características lo convierten en una solución eficiente para proyectos electrónicos, sistemas de comunicación, dispositivos portátiles y circuitos digitales de alta velocidad.
