BAT54C (KL3) - Diodo Rectificador Schottky
El BAT54C es un diodo Schottky doble de propósito general ampliamente utilizado en equipos electrónicos modernos. Se encuentra normalmente encapsulado en formato SOT-23 y suele llevar el código de marcación "KL3" impreso sobre el componente. Internamente contiene dos diodos Schottky conectados en configuración de cátodo común.
Gracias a su baja caída de tensión directa y a su rápida velocidad de conmutación, el BAT54C es ideal para circuitos de protección, detección de señales, lógica digital, fuentes de alimentación y dispositivos portátiles de bajo consumo.
Este componente es muy popular en placas madre, equipos de telecomunicaciones, módulos electrónicos, dispositivos USB, sistemas de carga de baterías y numerosos proyectos electrónicos desarrollados por aficionados y profesionales.
¿Qué es el BAT54C?
El BAT54C es un arreglo de dos diodos Schottky de silicio conectados internamente con cátodo común. Los diodos Schottky se diferencian de los diodos rectificadores convencionales porque presentan una caída de tensión mucho menor y tiempos de recuperación extremadamente rápidos.
Su diseño permite trabajar con señales de alta velocidad y corrientes relativamente pequeñas, siendo especialmente útil en aplicaciones donde se requiere minimizar pérdidas de energía.

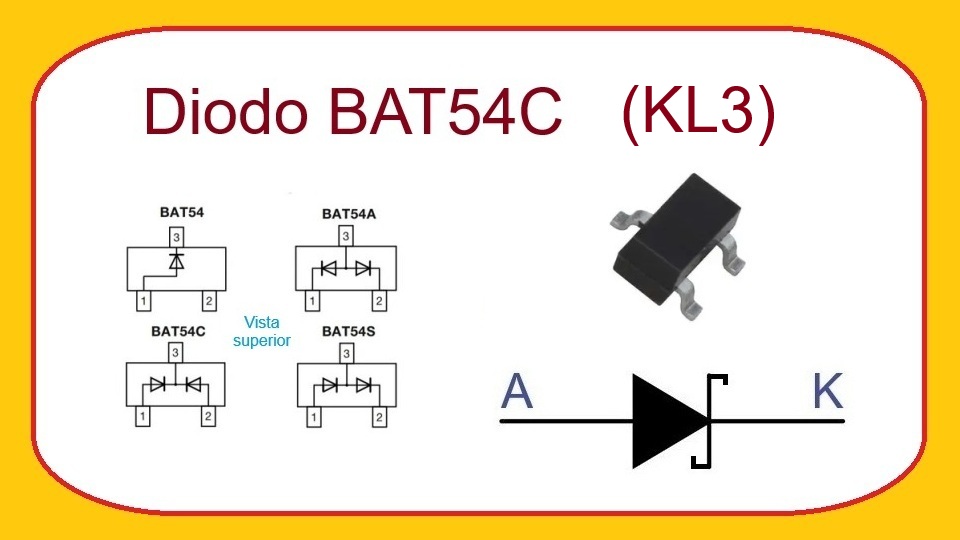

La letra "C" en BAT54C identifica la configuración interna de cátodo común. Existen otras variantes de la familia BAT54 con diferentes conexiones internas, como BAT54A, BAT54S y BAT54.
Características principales
- Tensión inversa máxima (VR): 30 V.
- Corriente directa continua máxima (IF): 200 mA.
- Caída de tensión directa típica (VF): aproximadamente 0,24 V a bajas corrientes.
- Caída de tensión directa máxima: alrededor de 0,8 V a 100 mA.
- Tiempo de conmutación extremadamente rápido gracias a la tecnología Schottky.
- Baja corriente y baja pérdida de potencia en comparación con diodos convencionales.
- Encapsulado SOT-23 compacto para montaje superficial (SMD).
¿Qué reemplazos o equivalencias tiene?
Al ser un componente muy difundido, existen varios reemplazos compatibles que pueden utilizarse siempre que se verifique la configuración de pines y las especificaciones eléctricas del fabricante.
- BAT54C (de otro fabricante).
- BAS40-05.
- BAS70-05.
- MBR0520LT1 (adaptando la configuración según la aplicación).
- Dos diodos BAT54 individuales conectados externamente en configuración de cátodo común.
Antes de sustituir el componente, siempre es recomendable comparar el encapsulado, la disposición de terminales y los parámetros eléctricos indicados en los datasheets correspondientes.
Principio de funcionamiento
El BAT54C funciona permitiendo el paso de corriente cuando la tensión aplicada en el ánodo supera la tensión presente en el cátodo por aproximadamente 0,24 V a 0,4 V, dependiendo de la corriente circulante.
Por ejemplo, si el cátodo común se encuentra a 0 V y uno de los ánodos recibe una señal de 0,3 V o superior, el diodo comenzará a conducir corriente. Esta baja tensión de conducción es una de las principales ventajas de los diodos Schottky frente a los diodos de silicio convencionales, que suelen requerir aproximadamente 0,7 V.
Cuando la tensión inversa aplicada se mantiene por debajo del límite máximo de 30 V, el diodo bloquea el paso de corriente en sentido contrario. Si la corriente directa aumenta, por ejemplo hasta valores cercanos a 100 mA, la caída de tensión puede acercarse a 0,8 V.
Debido a la ausencia de almacenamiento significativo de carga, el BAT54C puede cambiar rápidamente entre estado conductor y bloqueado, lo que lo hace adecuado para señales de alta frecuencia y circuitos digitales.
Aplicaciones típicas
- Protección de entradas y salidas digitales.
- Protección contra inversión de polaridad.
- Circuitos de detección de señales.
- Conmutación rápida en sistemas electrónicos.
- Limitadores de tensión (clamp).
- Fuentes de alimentación de baja potencia.
- Circuitos lógicos y microcontroladores.
- Equipos USB y dispositivos portátiles.
- Sistemas de carga de baterías.
- Equipos de comunicaciones y telecomunicaciones.
Recomendaciones de uso
- No superar la tensión inversa máxima de 30 V.
- No exceder la corriente directa continua de 200 mA.
- Verificar cuidadosamente la disposición de pines antes de soldar el componente.
- Utilizar pistas cortas en aplicaciones de alta frecuencia para aprovechar su rápida conmutación.
- Considerar la disipación térmica cuando trabaje cerca de la corriente máxima especificada.
- Comprobar la compatibilidad de encapsulado al utilizar equivalencias.
- Utilizar herramientas antiestáticas durante la manipulación para evitar daños en circuitos sensibles.
El BAT54C (KL3) es uno de los diodos Schottky dobles más utilizados en la electrónica moderna debido a su baja caída de tensión, tamaño reducido y excelente velocidad de respuesta. Estas características lo convierten en una solución muy práctica para proyectos de electrónica básica, reparación de equipos y diseños electrónicos de bajo consumo.
