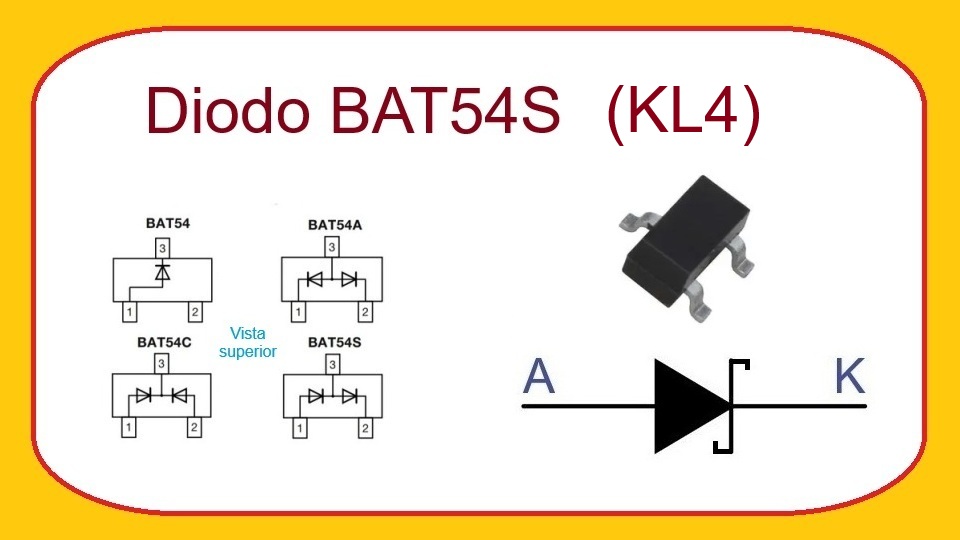

BAT54S (KL4) - Diodo Rectificador Schottky
El BAT54S es un diodo Schottky doble conectado en serie e integrado dentro de un único encapsulado SOT-23. Es ampliamente utilizado en equipos electrónicos modernos debido a su baja caída de tensión directa, rápida velocidad de conmutación y reducido tamaño físico.
En muchos fabricantes el código de marcaje superficial puede aparecer como KL4, lo que permite identificar el componente montado sobre la placa electrónica. Gracias a la tecnología Schottky, este dispositivo presenta pérdidas menores que los diodos de silicio convencionales, siendo ideal para circuitos de protección, detección de señales y aplicaciones de alta velocidad.
El BAT54S es especialmente popular en dispositivos portátiles, sistemas de comunicación, instrumentación electrónica y circuitos digitales donde se requiere una respuesta rápida y un consumo reducido de energía.
¿Qué es el BAT54S?
El BAT54S es un diodo Schottky doble configurado internamente en serie. Un diodo Schottky se diferencia de un diodo rectificador convencional porque utiliza una unión metal-semiconductor en lugar de una unión PN tradicional.
Esta característica permite obtener una caída de tensión directa considerablemente menor y tiempos de recuperación extremadamente rápidos. Como resultado, el BAT54S puede conducir corriente con menores pérdidas de potencia y trabajar eficientemente en circuitos de alta frecuencia.
Su encapsulado SOT-23 facilita el montaje superficial (SMD), permitiendo fabricar dispositivos electrónicos más compactos y ligeros.
Características principales
- Tensión inversa máxima (VR): 30 V.
- Corriente rectificada promedio (IF): 200 mA.
- Corriente de pico no repetitiva (IFSM): hasta 600 mA.
- Caída de tensión directa típica (VF): aproximadamente 0,24 V a corrientes bajas.
- Caída de tensión directa máxima: alrededor de 0,8 V a 100 mA.
- Tiempo de conmutación extremadamente rápido gracias a la tecnología Schottky.
- Encapsulado SOT-23 para montaje superficial.
¿Qué reemplazos o equivalencias tiene?
Al tratarse de un diodo Schottky doble en serie, es importante verificar tanto la configuración interna como el encapsulado antes de realizar un reemplazo. Algunas equivalencias comúnmente utilizadas son:
- BAT54S de otros fabricantes.
- BAT54S-7.
- MMBD7000S.
- LBAT54SLT1G.
- BAT54SW (verificando previamente la configuración interna del fabricante).
Antes de sustituir el componente, siempre se recomienda comparar el datasheet para confirmar la disposición de terminales y los límites eléctricos.
Principio de funcionamiento
El BAT54S permite el paso de corriente cuando la tensión aplicada supera aproximadamente los 0,24 V a 0,3 V en polarización directa. Esta tensión es significativamente menor que la de un diodo de silicio convencional, que suele requerir alrededor de 0,7 V.
Por ejemplo, si una señal de entrada aplica 5 V a través del diodo y existe una carga adecuada, el BAT54S comenzará a conducir corriente dejando una pequeña caída de tensión en la unión Schottky. Esto reduce las pérdidas energéticas y mejora la eficiencia del circuito.
Cuando se aplica una tensión inversa inferior a 30 V, el dispositivo bloquea el paso de corriente. Si se supera este límite, existe riesgo de ruptura y daño permanente del componente.
La configuración interna en serie permite utilizar el BAT54S en aplicaciones donde se requiere direccionar señales o implementar protecciones específicas utilizando dos diodos dentro de un único encapsulado.
Aplicaciones típicas
- Protección de entradas y salidas electrónicas.
- Conmutación de señales de alta velocidad.
- Circuitos de detección de RF.
- Equipos de telecomunicaciones.
- Sistemas de alimentación de baja tensión.
- Circuitos de limitación o clamp de señales.
- Equipos portátiles alimentados por baterías.
- Instrumentación electrónica.
- Interfaces digitales y microcontroladores.
- Conversores DC-DC y fuentes compactas.
Recomendaciones de uso
Verifique siempre que la tensión inversa aplicada no supere los 30 V especificados por el fabricante. Exceder este valor puede provocar daños irreversibles.
No sobrepase la corriente promedio de 200 mA ni las condiciones máximas de disipación térmica indicadas en el datasheet. Aunque el encapsulado SOT-23 es compacto, su capacidad de disipación de calor es limitada.
Al utilizar el BAT54S en diseños de alta frecuencia, procure mantener las pistas de conexión lo más cortas posible para minimizar capacitancias e inductancias parásitas.
Si el componente se emplea como protección de señales, revise cuidadosamente la orientación de los terminales y la configuración interna en serie antes del montaje.
Durante las reparaciones electrónicas, confirme que el código de marcaje KL4 corresponda efectivamente a un BAT54S del fabricante instalado en la placa, ya que algunos códigos SMD pueden variar según el proveedor.
