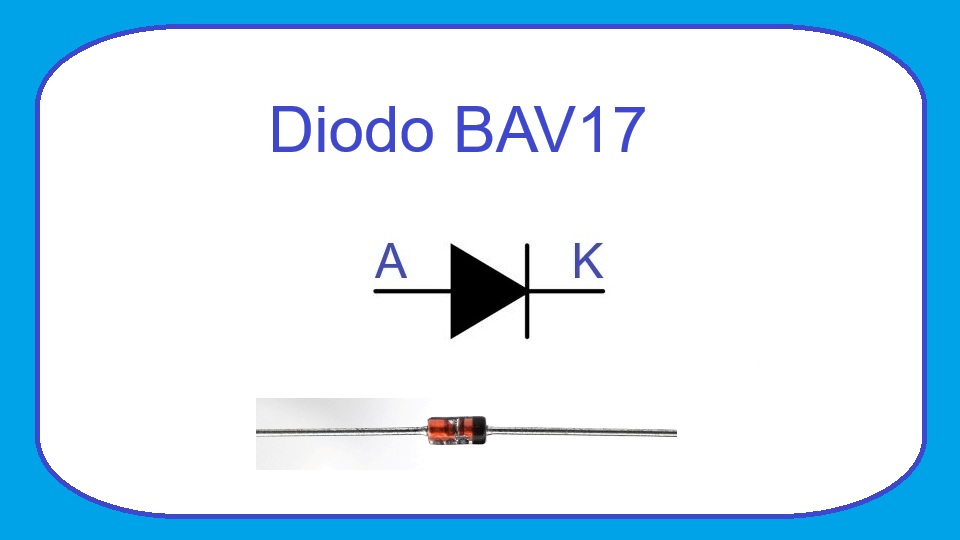

BAV17- Diodo de Conmutación
El BAV17 es un diodo semiconductor de conmutación rápida diseñado para aplicaciones de señal y propósito general. Pertenece a una familia de diodos ampliamente utilizada en circuitos electrónicos donde se requiere una respuesta rápida, baja capacitancia y una elevada tensión inversa.
Este componente se fabrica normalmente con encapsulado DO-35 de vidrio y es muy común en equipos de telecomunicaciones, instrumentación electrónica, fuentes de alimentación, circuitos de protección y sistemas digitales. Su capacidad para cambiar rápidamente entre los estados de conducción y bloqueo lo convierte en una excelente opción para señales de alta frecuencia.
El BAV17 forma parte de una serie compuesta por los modelos BAV16, BAV17 y BAV18. La principal diferencia entre ellos es la tensión inversa máxima que pueden soportar. El BAV17 ofrece un equilibrio adecuado entre velocidad de conmutación y capacidad de bloqueo de voltaje.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 200 V.
- Corriente directa continua máxima (IF): 250 mA.
- Corriente de pico no repetitiva (IFSM): 1 A.
- Caída de tensión directa típica (VF): aproximadamente 1 V a 100 mA.
- Tiempo de recuperación inversa (trr): alrededor de 50 ns.
- Capacitancia típica de unión (CJ): aproximadamente 2 pF.
- Encapsulado DO-35 de vidrio para montaje axial.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos que pueden utilizarse como reemplazo del BAV17 dependiendo de los requisitos específicos del circuito. Siempre es recomendable verificar la tensión inversa, corriente máxima y velocidad de conmutación antes de realizar una sustitución.
- BAV16.
- BAV18.
- 1N4148 (en aplicaciones donde la tensión inversa requerida sea menor).
- 1N914.
- LL4148.
Entre estas alternativas, el 1N4148 es probablemente el reemplazo más conocido para aplicaciones de señal de baja potencia, aunque posee una tensión inversa máxima inferior a la del BAV17.
Principio de funcionamiento
El BAV17 funciona como una válvula electrónica unidireccional. Cuando el ánodo tiene un potencial positivo respecto al cátodo, el diodo entra en conducción y permite el paso de corriente. En esta condición aparece una caída de tensión directa cercana a 1 V cuando circulan corrientes del orden de 100 mA.
Si se aplica una tensión inversa, el diodo bloquea el paso de corriente hasta aproximadamente 200 V, que es su tensión inversa máxima especificada. Mientras se mantenga dentro de este límite, la corriente inversa será extremadamente pequeña.
Gracias a su tiempo de recuperación inversa de aproximadamente 50 nanosegundos, el BAV17 puede cambiar rápidamente entre los estados de conducción y bloqueo. Esta característica es especialmente útil en circuitos digitales, detectores de señal y sistemas de alta frecuencia donde las señales cambian constantemente.
Por ejemplo, si una señal de 12 V se aplica al ánodo mediante una resistencia limitadora adecuada, el diodo conducirá corriente en sentido directo. Si posteriormente la polaridad se invierte, el BAV17 bloqueará rápidamente la corriente, protegiendo las etapas posteriores del circuito.
Aplicaciones típicas
- Conmutación rápida de señales electrónicas.
- Circuitos lógicos y digitales.
- Protección contra polaridad inversa.
- Limitadores y recortadores de señal.
- Detectores y demoduladores de señales.
- Equipos de telecomunicaciones.
- Instrumentación electrónica.
- Fuentes de alimentación y sistemas de control.
Recomendaciones de uso
No exceder la tensión inversa máxima de 200 V especificada por el fabricante. Superar este valor puede provocar la ruptura permanente del diodo.
Limitar la corriente directa mediante resistencias adecuadas para evitar sobrecalentamiento y garantizar una larga vida útil del componente.
Verificar la correcta orientación del diodo durante el montaje. La banda impresa en el encapsulado identifica el terminal del cátodo.
Cuando se utilice como reemplazo de otros diodos de señal, comparar siempre los parámetros eléctricos principales, especialmente tensión inversa, corriente máxima y velocidad de recuperación.
Evitar exponer el componente a temperaturas superiores a las recomendadas por el fabricante durante el proceso de soldadura y funcionamiento normal.
En aplicaciones de alta frecuencia, mantener las conexiones lo más cortas posible para minimizar inductancias y capacitancias parásitas que puedan afectar el rendimiento del circuito.
