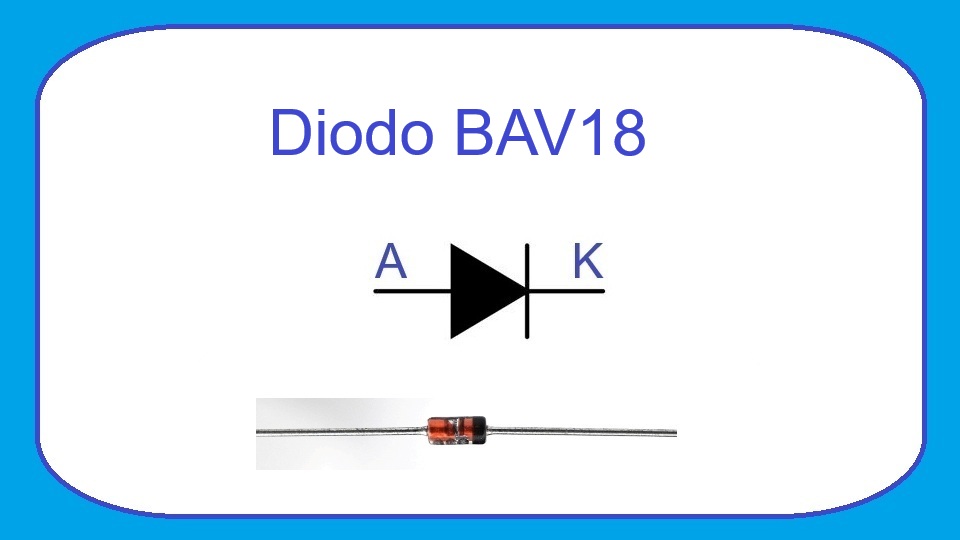

BAV18 - Diodo de Conmutación
El BAV18 es un diodo semiconductor de conmutación rápida diseñado para aplicaciones de señal y propósito general. Se utiliza ampliamente en circuitos electrónicos donde se requiere una respuesta rápida ante cambios de voltaje, como sistemas de protección, detección de señales, conmutación y procesamiento de pulsos.
Este componente pertenece a una familia de diodos de silicio de alta velocidad que incluye los modelos BAV19, BAV20 y BAV21. La principal diferencia entre ellos radica en la tensión inversa máxima que pueden soportar. Gracias a su pequeño tamaño y rápida capacidad de respuesta, el BAV18 es común en equipos de telecomunicaciones, instrumentación, automatización y electrónica de consumo.
¿Qué es el BAV18?
El BAV18 es un diodo de silicio de recuperación rápida diseñado para permitir el paso de corriente en una sola dirección y bloquearla en sentido contrario. Su estructura interna está optimizada para trabajar con señales de alta velocidad y conmutaciones rápidas, ofreciendo tiempos de respuesta muy inferiores a los de los diodos rectificadores convencionales.
Cuando se polariza directamente, el BAV18 conduce corriente con una caída de tensión relativamente baja. Cuando se polariza inversamente, bloquea el flujo de corriente hasta alcanzar su tensión máxima especificada. Estas características lo convierten en una excelente opción para circuitos de control, protección y procesamiento de señales electrónicas.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 50 V.
- Corriente directa continua máxima (IF): 250 mA.
- Corriente de pico no repetitiva (IFSM): aproximadamente 1 A.
- Caída de tensión directa típica (VF): alrededor de 1 V a 100 mA.
- Tiempo de recuperación inversa (trr): aproximadamente 50 ns.
- Corriente inversa muy baja, normalmente en el rango de nanoamperios a temperatura ambiente.
- Diseñado para aplicaciones de conmutación rápida y señales de alta frecuencia.
¿Qué reemplazos o equivalencias tiene?
Dependiendo de la aplicación específica, existen varios diodos que pueden utilizarse como reemplazo del BAV18 siempre que se verifiquen previamente las especificaciones eléctricas del circuito.
- BAV19 (requiere verificar la tensión inversa necesaria).
- BAV20.
- BAV21.
- 1N4148.
- 1N914.
Entre estas opciones, el 1N4148 es uno de los sustitutos más utilizados debido a su amplia disponibilidad y características similares de conmutación rápida.
Principio de funcionamiento
El funcionamiento del BAV18 se basa en la unión PN de silicio. Cuando el terminal ánodo se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción. En esta condición aparece una caída de tensión típica cercana a 1 V y puede circular una corriente de hasta 250 mA dentro de sus límites nominales.
Si el voltaje se aplica en sentido contrario, el dispositivo bloquea el paso de corriente. El BAV18 puede soportar tensiones inversas de hasta 50 V sin entrar en ruptura. La corriente inversa permanece extremadamente baja durante este estado, lo que ayuda a minimizar pérdidas y errores en circuitos de señal.
Una de sus características más importantes es su tiempo de recuperación inversa de aproximadamente 50 nanosegundos. Esto significa que puede pasar rápidamente del estado de conducción al estado de bloqueo, permitiendo trabajar con señales de alta frecuencia y pulsos rápidos sin degradar significativamente la forma de onda.
Aplicaciones típicas
- Conmutación rápida de señales electrónicas.
- Circuitos de protección contra polaridad inversa.
- Limitadores y recortadores de señal.
- Detectores de pulsos y señales digitales.
- Circuitos de telecomunicaciones.
- Equipos de medición e instrumentación electrónica.
- Acoplamiento y desacoplamiento de señales.
- Circuitos de control industrial y automatización.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 50 V especificada por el fabricante.
- Mantener la corriente directa dentro del límite de 250 mA.
- Verificar la correcta orientación del ánodo y cátodo antes de energizar el circuito.
- Utilizar márgenes de seguridad adecuados en aplicaciones industriales o de larga duración.
- Considerar la disipación térmica cuando el diodo opere cerca de sus límites máximos.
- Comprobar la compatibilidad eléctrica antes de sustituirlo por un equivalente.
- Evitar descargas electrostáticas durante la manipulación de componentes sensibles.
El BAV18 es un diodo de conmutación rápida muy utilizado en electrónica debido a su combinación de velocidad, fiabilidad y bajo costo. Sus características lo hacen especialmente adecuado para circuitos de señal, protección y procesamiento de pulsos, siendo una excelente opción para estudiantes, aficionados y profesionales que desarrollan proyectos electrónicos de baja y media potencia.
