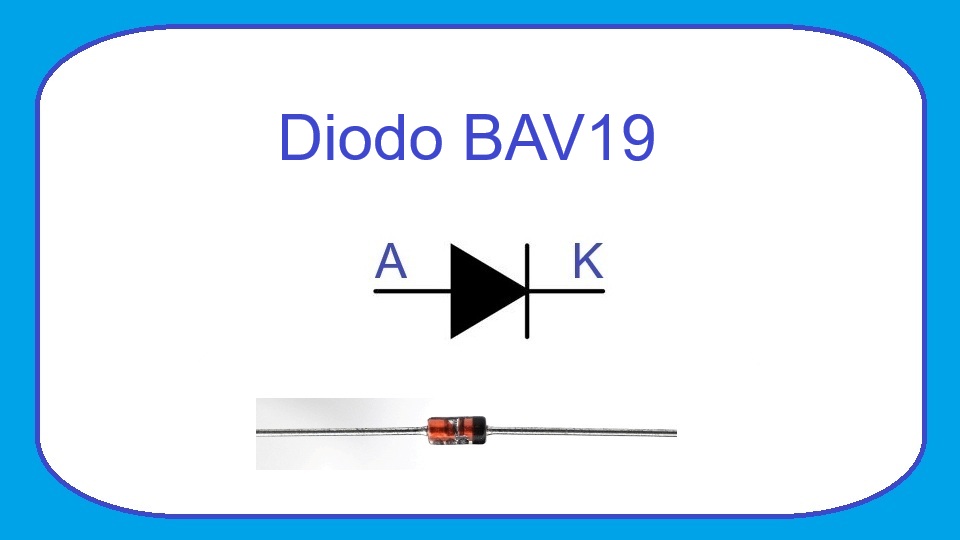

BAV19 - Diodo de Conmutación
El BAV19 es un diodo semiconductor de conmutación rápida diseñado para trabajar en aplicaciones de señal y conmutación de baja potencia. Se caracteriza por su rápida velocidad de recuperación, baja capacitancia de unión y capacidad para operar en circuitos electrónicos donde se requiere una respuesta veloz ante cambios de estado.
Este componente es ampliamente utilizado en equipos electrónicos de consumo, circuitos digitales, sistemas de comunicación, instrumentación y aplicaciones industriales. Gracias a sus reducidas dimensiones y buenas prestaciones eléctricas, se ha convertido en uno de los diodos de señal más empleados en diseños compactos.
El BAV19 pertenece a una familia de diodos de conmutación rápida que incluye también los modelos BAV20 y BAV21, los cuales comparten características similares pero difieren principalmente en su tensión inversa máxima.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 100 V.
- Corriente directa continua máxima (IF): 250 mA.
- Corriente de pico directa repetitiva: hasta 500 mA.
- Caída de tensión directa típica (VF): aproximadamente 1 V a 100 mA.
- Tiempo de recuperación inversa (trr): aproximadamente 50 ns.
- Potencia de disipación máxima: alrededor de 500 mW.
- Temperatura de operación de unión: desde -65 °C hasta +150 °C.
¿Qué reemplazos o equivalencias tiene?
Dependiendo de la aplicación y de las condiciones de trabajo, el BAV19 puede ser reemplazado por otros diodos de conmutación rápida con características eléctricas similares. Siempre es recomendable verificar el datasheet antes de realizar una sustitución.
- BAV20
- BAV21
- 1N4148
- 1N914
- MMBD4148
Principio de funcionamiento
El BAV19 funciona como una válvula electrónica que permite el paso de corriente principalmente en una sola dirección. Cuando se polariza en directa y la tensión aplicada supera aproximadamente los 0,7 V a 1 V, comienza a conducir corriente eléctrica.
Por ejemplo, si se conecta una fuente de alimentación de 5 V y una resistencia limitadora adecuada, el diodo permitirá el flujo de corriente desde el ánodo hacia el cátodo, presentando una caída de tensión cercana a 1 V. La corriente directa no debe superar los 250 mA de forma continua para evitar daños al componente.
Cuando se polariza en inversa, el BAV19 bloquea el paso de corriente hasta alcanzar su tensión inversa máxima de 100 V. Además, gracias a su tiempo de recuperación inversa de aproximadamente 50 nanosegundos, puede cambiar rápidamente entre los estados de conducción y bloqueo, lo que resulta ideal para circuitos de alta velocidad.
Aplicaciones típicas
- Circuitos de conmutación rápida.
- Protección de entradas electrónicas.
- Equipos de telecomunicaciones.
- Circuitos digitales y lógicos.
- Instrumentación electrónica.
- Fuentes de alimentación de baja potencia.
- Limitadores y recortadores de señal.
- Circuitos de detección y procesamiento de señales.
- Sistemas de control industrial.
- Equipos electrónicos portátiles.
Recomendaciones de uso
Verifica siempre que la tensión inversa aplicada al diodo no supere los 100 V especificados por el fabricante. Exceder este valor puede provocar la ruptura del dispositivo y su fallo permanente.
Utiliza resistencias limitadoras de corriente cuando el diodo se encuentre polarizado en directa. Esto evitará que la corriente supere el valor máximo recomendado de 250 mA.
En aplicaciones de alta frecuencia o conmutación rápida, procura mantener conexiones cortas y un diseño de circuito adecuado para aprovechar completamente el bajo tiempo de recuperación inversa del BAV19.
Si se utiliza como reemplazo de otro diodo, compara cuidadosamente parámetros como la tensión inversa máxima, corriente directa, potencia de disipación y encapsulado para garantizar un funcionamiento seguro y confiable.
Durante el montaje, respeta la polaridad del componente. El terminal marcado con una banda corresponde al cátodo y debe conectarse correctamente según el diseño del circuito.
