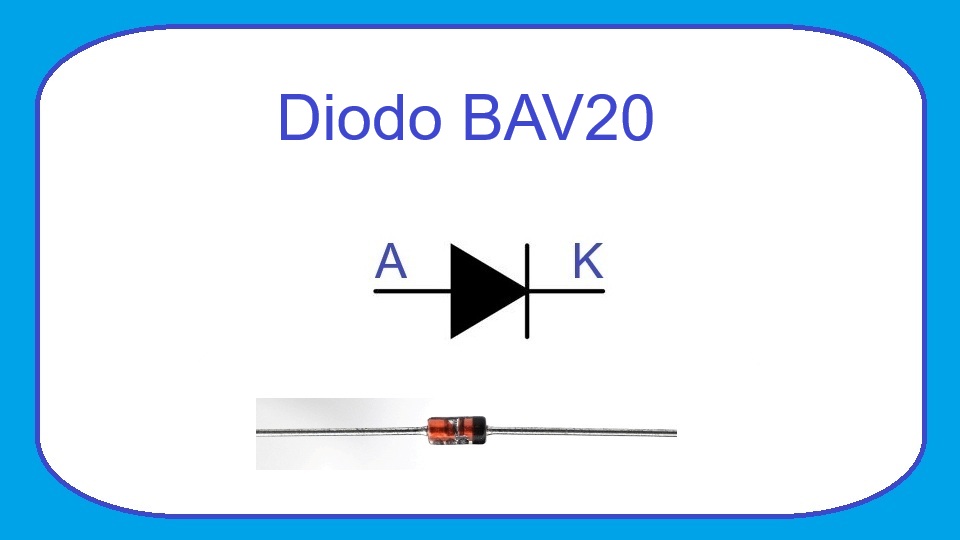

BAV20 - Diodo de Conmutación

El BAV20 es un diodo semiconductor de conmutación rápida diseñado para aplicaciones de señal y propósito general. Se fabrica mediante tecnología planar de silicio y suele encontrarse encapsulado en formato DO-35 de vidrio. Este componente es ampliamente utilizado en equipos electrónicos donde se requiere una respuesta rápida ante cambios de voltaje y corriente.

A diferencia de los diodos rectificadores de potencia, el BAV20 está optimizado para manejar corrientes moderadas y conmutaciones de alta velocidad. Su principal ventaja es combinar una elevada tensión inversa de trabajo con tiempos de recuperación muy reducidos, lo que permite emplearlo en circuitos de protección, control y procesamiento de señales.

Gracias a su confiabilidad y bajo costo, el BAV20 continúa siendo utilizado en proyectos educativos, equipos industriales, instrumentos de medición y numerosos diseños electrónicos de propósito general.

Características principales

• Tensión inversa repetitiva máxima (VRRM): 200 V.
• Corriente continua máxima directa (IF): 250 mA.
• Corriente pico directa repetitiva: hasta 625 mA.
• Tiempo de recuperación inversa típico: aproximadamente 50 ns.
• Potencia máxima de disipación: 400 mW a 500 mW según fabricante.
• Encapsulado de vidrio DO-35 (SOD27).
• Baja corriente de fuga inversa y alta confiabilidad.

¿Qué reemplazos o equivalencias tiene?

Aunque siempre es recomendable verificar el datasheet antes de sustituir un componente, existen varios diodos con características similares que suelen utilizarse como reemplazo del BAV20 en muchas aplicaciones.

1. BAV21 (requiere verificar la tensión inversa según el circuito).
2. BAS20 (versión SMD con características similares).
3. BAV100 (versión de montaje superficial utilizada en algunos diseños).
4. 1N4148 (solo en circuitos donde la tensión inversa requerida sea considerablemente menor).
5. BAS21 (equivalente SMD de alta tensión en determinadas aplicaciones).

La compatibilidad exacta dependerá de parámetros como tensión inversa máxima, corriente de trabajo, encapsulado y velocidad de conmutación requerida por el circuito.

Principio de funcionamiento

El BAV20 funciona como una válvula electrónica unidireccional. Cuando el ánodo se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción permitiendo el paso de corriente. En condiciones normales, la caída de tensión directa se encuentra alrededor de 0,7 V a corrientes moderadas.

Si se aplica una tensión inversa, el diodo bloquea el paso de corriente. Una de las ventajas del BAV20 es que puede soportar hasta 200 V en polarización inversa sin entrar en ruptura, siempre que se respeten las especificaciones indicadas por el fabricante.

Por ejemplo, si se conecta una fuente de 12 V en polarización directa junto con una resistencia limitadora adecuada, el diodo conducirá corriente hacia la carga. En cambio, si se invierte la polaridad, el BAV20 bloqueará la circulación de corriente y actuará como elemento de protección. Gracias a su tiempo de recuperación de aproximadamente 50 ns, puede cambiar rápidamente entre los estados de conducción y bloqueo, característica fundamental en circuitos de alta velocidad.

Aplicaciones típicas

• Circuitos de conmutación rápida.
• Protección contra polaridad inversa.
• Limitadores y recortadores de señal.
• Instrumentos de medición electrónica.
• Osciloscopios y voltímetros digitales.
• Circuitos de control industrial.
• Procesamiento de señales de baja potencia.
• Etapas de protección en entradas electrónicas.
• Circuitos de temporización y lógica discreta.

Recomendaciones de uso

Antes de instalar el BAV20 en un proyecto, asegúrese de que la corriente de trabajo no supere los 250 mA continuos especificados para el dispositivo. Si se requiere manejar corrientes superiores, debe utilizarse un diodo diseñado para mayor potencia.

Es importante respetar la polaridad de conexión. El extremo marcado con una banda corresponde al cátodo. Una conexión incorrecta puede provocar que el circuito no funcione correctamente o incluso que el componente resulte dañado.

Cuando se utilice en circuitos alimentados con tensiones elevadas, verifique que la tensión inversa aplicada permanezca por debajo de los 200 V máximos recomendados. También es aconsejable emplear resistencias limitadoras de corriente para proteger tanto al diodo como al resto de los componentes.

En aplicaciones de alta frecuencia o conmutación rápida, procure mantener conexiones cortas y ordenadas sobre la placa para aprovechar al máximo la velocidad de respuesta característica del BAV20.
