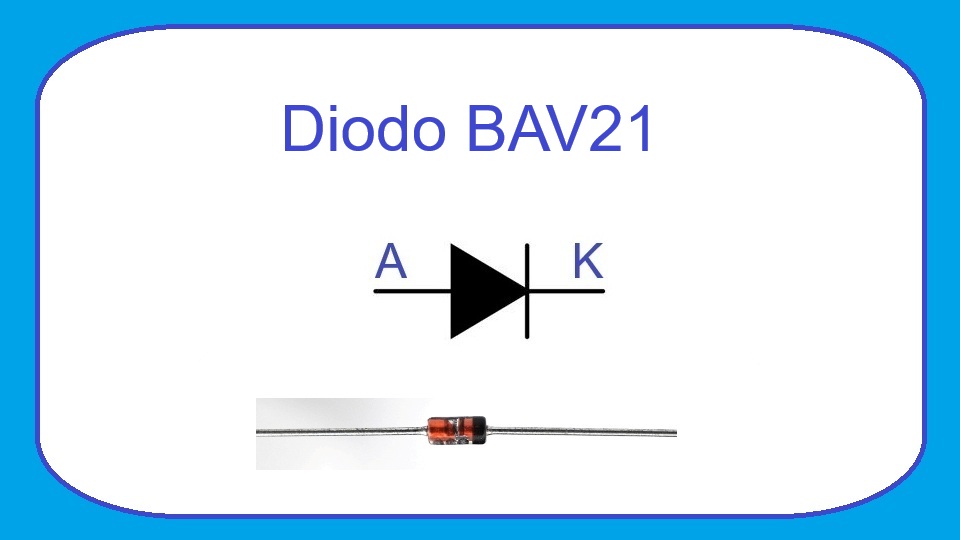

BAV21 - Diodo de Conmutación
El diodo BAV21 es un diodo semiconductor de señal y conmutación rápida ampliamente utilizado en circuitos electrónicos donde se requiere una alta tensión inversa y corrientes relativamente bajas. Gracias a su velocidad de respuesta y confiabilidad, es común encontrarlo en equipos de medición, fuentes de alimentación, circuitos de protección y aplicaciones de control electrónico.
Este componente pertenece a la familia de los diodos de silicio y destaca por soportar tensiones inversas considerablemente más altas que muchos diodos de señal convencionales. Su tamaño compacto y bajo costo lo convierten en una opción frecuente para proyectos educativos, reparaciones y diseños electrónicos.
¿Qué es el BAV21?
El BAV21 es un diodo de conmutación rápida fabricado con tecnología de silicio. Su función principal es permitir el paso de corriente eléctrica en una sola dirección mientras bloquea la corriente en sentido contrario.
A diferencia de otros diodos de señal de uso general, el BAV21 está diseñado para soportar tensiones inversas elevadas, lo que le permite trabajar en circuitos donde existen picos de voltaje o señales de mayor amplitud.
Se comercializa en encapsulados pequeños como DO-35 y suele emplearse en aplicaciones de baja corriente donde se necesita una respuesta rápida y una buena capacidad de bloqueo inverso.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 250 V.
- Corriente directa máxima continua (IF): 200 mA.
- Corriente de pico no repetitiva: aproximadamente 625 mA.
- Caída de tensión directa típica: entre 0,7 V y 1 V según la corriente de trabajo.
- Tiempo de recuperación inversa típico: alrededor de 50 ns.
- Diodo de silicio de conmutación rápida.
- Encapsulado común: DO-35 de montaje axial.
¿Qué reemplazos o equivalencias tiene?
Dependiendo de los requerimientos específicos del circuito, el BAV21 puede ser reemplazado por otros diodos de características similares. Antes de realizar una sustitución es importante verificar la tensión inversa máxima, corriente y velocidad de conmutación.
- BAV20.
- BAV19.
- BAV21W.
- 1N4148W (solo en aplicaciones donde la tensión inversa requerida sea menor).
- 1N4448 (para aplicaciones de señal similares y tensiones moderadas).
Principio de funcionamiento
El funcionamiento del BAV21 se basa en la unión PN de silicio. Cuando el ánodo se conecta a un potencial positivo respecto al cátodo, el diodo entra en conducción y permite el paso de corriente.
Por ejemplo, si se aplica una tensión directa de varios voltios y se limita la corriente mediante una resistencia adecuada, el diodo presentará una caída de tensión aproximada de entre 0,7 V y 1 V. El resto de la tensión caerá sobre la resistencia del circuito.
Cuando la polaridad se invierte, el BAV21 bloquea el paso de corriente. Puede soportar hasta 250 V en polarización inversa sin entrar en ruptura, siempre que se respeten las condiciones especificadas por el fabricante.
Su tiempo de recuperación inversa de aproximadamente 50 nanosegundos permite cambiar rápidamente entre los estados de conducción y bloqueo, característica muy útil en circuitos de conmutación y procesamiento de señales.
Aplicaciones típicas
- Circuitos de conmutación rápida.
- Protección contra inversión de polaridad.
- Limitadores y recortadores de señal.
- Circuitos de detección de pulsos.
- Fuentes de alimentación electrónicas.
- Equipos de medición e instrumentación.
- Circuitos de control industrial.
- Etapas de acoplamiento y aislamiento de señales.
Recomendaciones de uso
- No superar la tensión inversa máxima de 250 V.
- Utilizar resistencias limitadoras para evitar corrientes excesivas.
- Verificar la orientación correcta del ánodo y el cátodo antes de energizar el circuito.
- Evitar operar continuamente cerca de la corriente máxima de 200 mA para mejorar la confiabilidad.
- Considerar la disipación térmica cuando trabaje en ambientes de alta temperatura.
- Si se utiliza como reemplazo de otro diodo, comparar previamente los parámetros eléctricos de ambos componentes.
- Consultar siempre el datasheet del fabricante específico para confirmar los límites de operación.
El BAV21 es un diodo de señal y conmutación rápida muy apreciado por su combinación de alta tensión inversa, velocidad de respuesta y facilidad de integración en circuitos electrónicos. Estas características lo convierten en una excelente opción para estudiantes, aficionados y profesionales que desarrollan proyectos de electrónica analógica y digital.
