BC327
¿Qué es el Transistor BC327?
El BC327 es un transistor bipolar de unión (BJT) tipo PNP de propósito general, diseñado para aplicaciones de amplificación y conmutación de pequeña señal. Forma parte de la popular serie BC de transistores europeos y es ampliamente utilizado en circuitos de baja potencia donde se requiere un transistor PNP confiable.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 45 | V |
| Voltaje Colector-Base máximo | VCBO | 50 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 800 | mA |
| Ganancia de corriente (hFE) | β | 100-630 | - |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-92 | - |

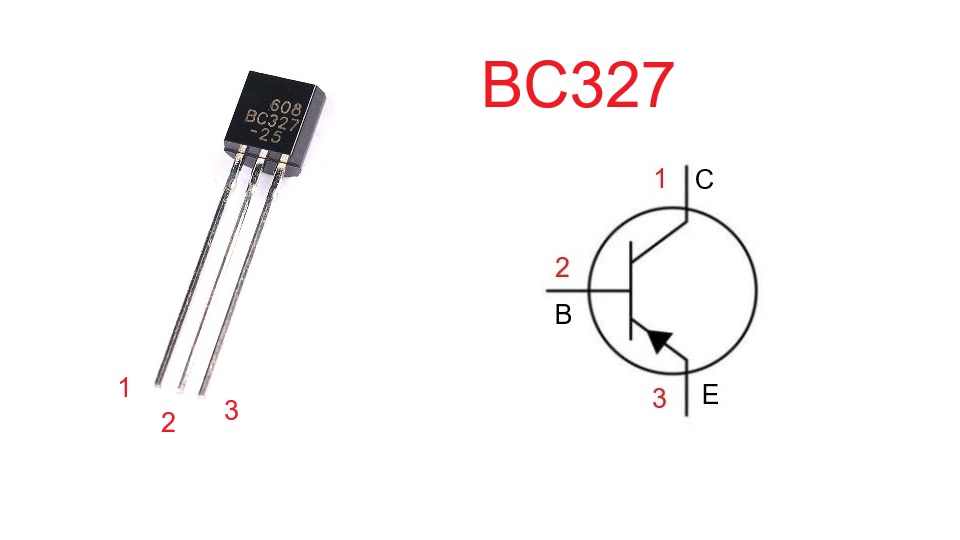

Configuración de Pines (Pinout)
Vista frontal del transistor (TO-92):
- Pin 1: Colector (C)
- Pin 2: Base (B)
- Pin 3: Emisor (E)
Nota: El encapsulado TO-92 es el estándar para este transistor, con orientación CBE de izquierda a derecha visto de frente.
Aplicaciones Típicas
- Amplificadores de señal de pequeña potencia
- Circuitos de conmutación PNP
- Drivers para cargas de alto lado (high-side)
- Circuitos de polarización y bias
- Amplificadores de audio de baja potencia
- Osciladores y multivibrador
- Circuitos de interfaz y nivel lógico
- Reguladores de voltaje lineales
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del BC327 en la mayoría de aplicaciones:
- BC557: Equivalente muy popular, características similares
- 2N3906: Equivalente americano estándar
- 2N2907A: Mayor corriente de colector (600mA)
- BC327-25: Versión con ganancia específica (200-450)
- BC327-40: Versión con ganancia específica (250-630)
- 2N4403: Equivalente americano con mayor corriente
- MPSA56: Versión de mayor voltaje (80V)
- PN2907A: Versión plástica del 2N2907A
Importante: Verificar voltajes y corrientes máximas antes de realizar sustituciones.
Transistor Complemento
El complemento NPN del BC327 es:
- BC337: Transistor NPN con características complementarias
- BC547: Alternativa NPN muy común y compatible
- 2N3904: Equivalente NPN americano
Estos pares complementarios son ideales para:
- Amplificadores push-pull
- Etapas de salida clase B y AB
- Circuitos simétricos
- Amplificadores diferenciales
