BC337
¿Qué es el Transistor BC337?
El BC337 es un transistor bipolar de unión (BJT) tipo NPN de propósito general, diseñado especialmente para aplicaciones de conmutación y amplificación de corriente media. Pertenece a la popular familia BC de transistores europeos y es ampliamente utilizado en proyectos de electrónica debido a su capacidad de manejar corrientes más altas que el BC547.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 45 | V |
| Voltaje Colector-Base máximo | VCBO | 50 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 800 | mA |
| Corriente de Colector continua | IC(cont) | 500 | mA |
| Ganancia de corriente (hFE) | β | 100-630 | - |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima | PC | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-92 | - |

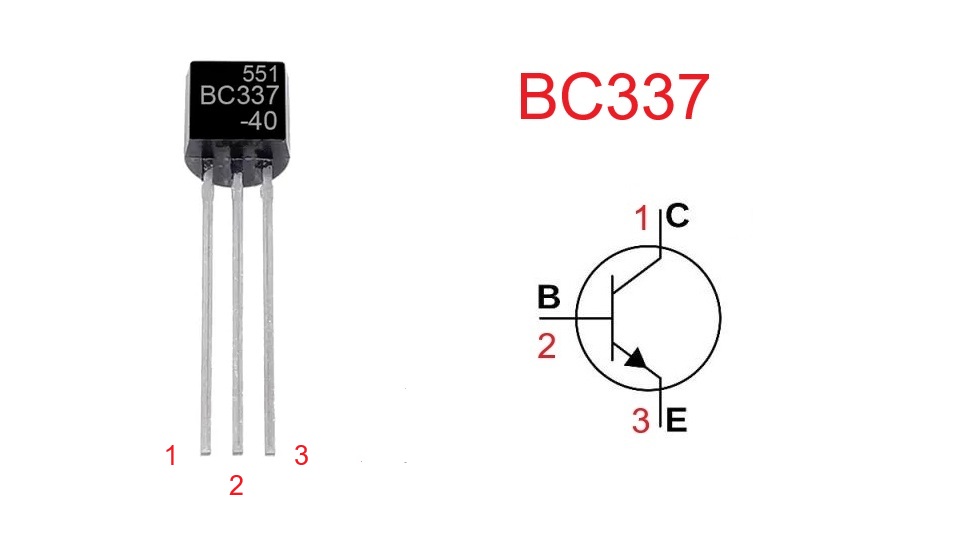

Configuración de Pines (Pinout)
Vista desde abajo (TO-92 plástico):
- Pin 1: Colector (C)
- Pin 2: Base (B)
- Pin 3: Emisor (E)
Nota: El encapsulado TO-92 tiene la parte plana hacia adelante y los pines hacia abajo. La configuración es C-B-E de izquierda a derecha.
Aplicaciones Típicas
- Amplificadores de corriente media
- Circuitos de conmutación de potencia media
- Drivers para relés y LEDs de alta corriente
- Amplificadores de audio de baja potencia
- Osciladores de potencia
- Circuitos de control de motores pequeños
- Interfaz entre lógica digital y cargas de potencia
- Reguladores de voltaje lineales
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del BC337 en la mayoría de aplicaciones:
- 2N2222A: Equivalente americano, muy popular
- PN2222A: Versión plástica del 2N2222A
- 2N4401: Similar capacidad de corriente
- BC338: Versión con mayor ganancia (160-630)
- BC339: Versión con ganancia ultra alta (250-800)
- MPSA05: Equivalente de alta frecuencia
- 2SC1815: Equivalente japonés popular
- C945: Versión asiática económica
Importante: El BC337 maneja más corriente (800mA) que el BC547 (100mA), por lo que puede reemplazar al BC547 pero no viceversa en aplicaciones de alta corriente.
Transistor Complemento
El complemento PNP del BC337 es:
- BC327: Transistor PNP con características similares pero polaridad opuesta
- BC307: Alternativa PNP de menor corriente
- 2N2907A: Complemento americano equivalente
El par complementario BC337/BC327 es muy popular en:
- Amplificadores push-pull clase B
- Amplificadores de audio complementarios
- Circuitos de conmutación bidireccional
- Drivers de motores H-bridge
