BC547
¿Qué es el Transistor BC547?
El BC547 es un transistor bipolar de unión (BJT) tipo NPN de pequeña señal, originalmente diseñado por Philips (ahora NXP) y considerado el equivalente europeo del 2N3904. Es uno de los transistores más populares y ampliamente utilizados en Europa, Asia y el resto del mundo. Su principal diferencia con los transistores americanos de la serie 2N es su configuración de pines CBE (Colector-Base-Emisor) en lugar de EBC. Es ideal para amplificación de pequeña señal, conmutación de baja potencia y aplicaciones de uso general.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 45 | V |
| Voltaje Colector-Base máximo | VCBO | 50 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 110-800 | - |
| Frecuencia de transición | fT | 300 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Voltaje de saturación CE | VCEsat | 0.2 | V |
| Corriente de fuga colector | ICBO | 15 | nA |

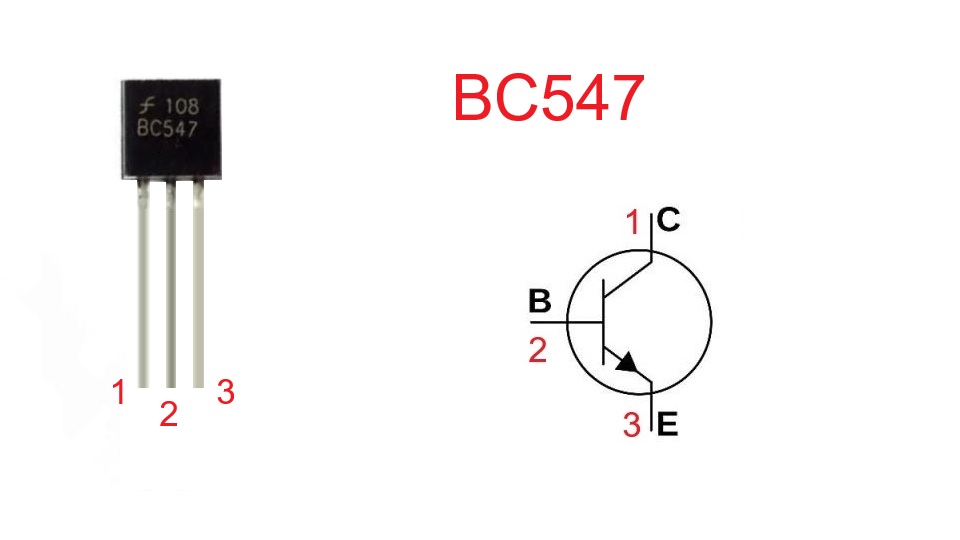

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista frontal plana hacia usted):
- Pin 1: Colector (C) - Izquierda
- Pin 2: Base (B) - Centro
- Pin 3: Emisor (E) - Derecha
IMPORTANTE: Secuencia C-B-E (diferente a los transistores americanos E-B-C). Esta es la principal diferencia con el 2N3904.
Variantes por Ganancia
| Modelo | Rango hFE | Aplicación |
|---|---|---|
| BC547A | 110-220 | Ganancia baja, conmutación |
| BC547B | 200-450 | Ganancia media, uso general |
| BC547C | 420-800 | Alta ganancia, amplificación sensible |
El BC547B es la versión más común y versátil.
Aplicaciones Típicas
- Amplificadores de pequeña señal de uso general
- Circuitos de conmutación de baja corriente
- Drivers para LEDs individuales
- Osciladores de baja y media frecuencia
- Buffers y amplificadores de impedancia
- Circuitos de temporización y control
- Detectores de señal y sensores
- Amplificadores de audio de bajo nivel
- Circuitos lógicos discretos
- Multiplicadores de frecuencia
- Preamplificadores de RF
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BC547 considerando el pinout:
- 2N3904: Equivalente americano directo (CUIDADO: pinout EBC diferente)
- BC548: Menor voltaje (30V), mismas características
- BC549: Menor voltaje (30V), mayor ganancia máxima
- BC550: Características mejoradas, menor ruido
- 2N2222A: Mayor corriente (800mA), pinout diferente
- 2N4401: Mayor corriente (600mA), pinout diferente
- 2SC1815: Equivalente japonés, pinout EBC
- S8050: Equivalente chino, mayor corriente (500mA)
CRÍTICO: Al reemplazar con transistores americanos (2N), verificar y adaptar el pinout CBE vs EBC.
Transistor Complemento
El complemento PNP del BC547 es:
- BC557: Transistor PNP con características casi idénticas pero polaridad opuesta
