BC548
¿Qué es el Transistor BC548?
El BC548 es un transistor bipolar de unión (BJT) tipo NPN de pequeña señal, fabricado originalmente por Philips y ahora por múltiples fabricantes. Es uno de los transistores más populares en Europa y ampliamente utilizado en circuitos de amplificación de baja potencia y conmutación. Su encapsulado TO-92 lo hace ideal para aplicaciones de montaje manual y prototipado.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 30 | V |
| Voltaje Colector-Base máximo | VCBO | 30 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 110-800 | - |
| Frecuencia de transición | fT | 150 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Voltaje de saturación CE | VCE(sat) | 0.2 | V |
| Corriente de fuga CB | ICBO | 15 | nA |

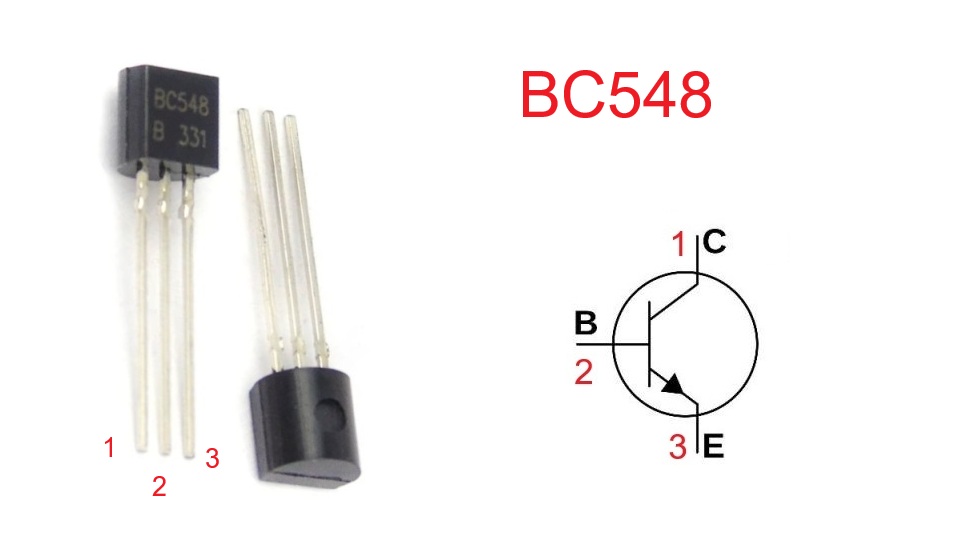

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista frontal):
- Pin 1: Colector (C) - Izquierda
- Pin 2: Base (B) - Centro
- Pin 3: Emisor (E) - Derecha
Configuración: C-B-E (de izquierda a derecha mirando la cara plana del transistor)
Importante: El BC548 tiene una configuración de pines diferente al 2N2222A. Siempre verificar el pinout antes de conectar.
Aplicaciones Típicas
- Amplificadores de pequeña señal
- Preamplificadores de audio
- Circuitos de conmutación de baja corriente
- Osciladores de baja frecuencia
- Drivers para LEDs de baja corriente
- Circuitos de temporización
- Buffers de señal
- Detectores y rectificadores
- Circuitos de control lógico
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BC548 en la mayoría de aplicaciones:
- BC548A/B/C: Variantes con diferentes rangos de ganancia
- 2N3904: Equivalente americano muy popular (mayor VCEO: 40V)
- 2N2222A: Mayor corriente (800mA) pero diferente pinout
- BC547: Mismo encapsulado, mayor VCEO (45V)
- BC549: Mayor ganancia, menor corriente de fuga
- 2SC1815: Equivalente japonés popular
- PN2222A: Versión americana en TO-92
- MPSA05: Mayor frecuencia de transición
Variantes del BC548:
- BC548A: hFE = 110-220
- BC548B: hFE = 200-450 (más común)
- BC548C: hFE = 420-800
Nota: Verificar siempre la configuración de pines al realizar sustituciones.
Transistor Complemento
El complemento PNP del BC548 es:
- BC558: Transistor PNP con características equivalentes pero polaridad opuesta
- BC558A/B/C: Variantes con diferentes rangos de ganancia
- 2N3906: Alternativa americana PNP
Características del BC558:
- VCEO: -30V
- IC: -100mA
- Mismo encapsulado TO-92
- Pinout idéntico al BC548
El par BC548/BC558 es ideal para amplificadores push-pull, circuitos diferenciales y aplicaciones que requieren simetría complementaria.
