BC549
¿Qué es el Transistor BC549?
El BC549 es un transistor bipolar de unión (BJT) tipo NPN de pequeña señal, perteneciente a la popular serie BC europea. Se caracteriza por su muy alta ganancia de corriente (hFE) y excelente linealidad, lo que lo convierte en una opción ideal para aplicaciones de amplificación de audio y señales débiles. Es especialmente valorado por su bajo ruido y estabilidad térmica.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 30 | V |
| Voltaje Colector-Base máximo | VCBO | 30 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 100 | mA |
| Ganancia de corriente (hFE) | β | 420-800 | - |
| Frecuencia de transición | fT | 150 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Corriente de saturación | ICE(sat) | 50 | nA |
| Voltaje de saturación CE | VCE(sat) | 0.2 | V |

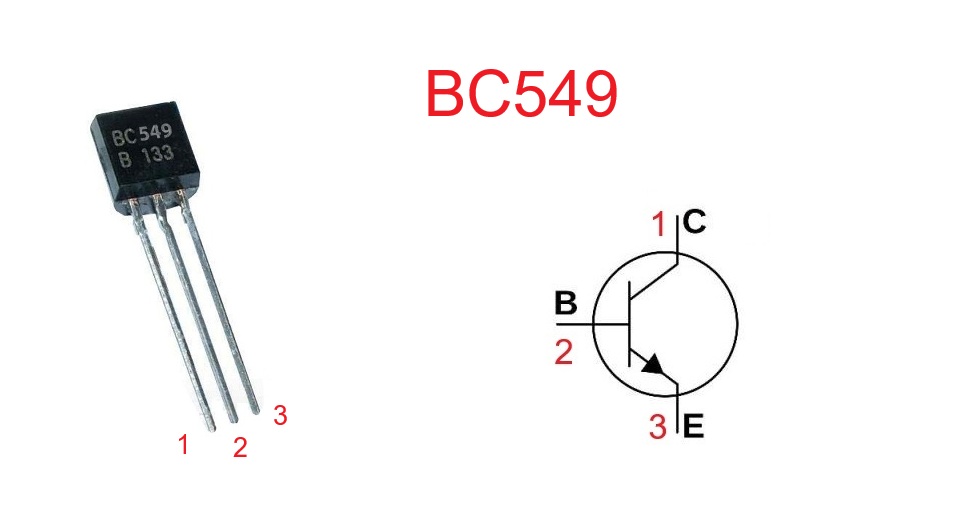

Configuración de Pines (Pinout)
Vista frontal (TO-92):
- Pin 1 (izquierda): Colector (C)
- Pin 2 (centro): Base (B)
- Pin 3 (derecha):Emisor (E)
Nota: El encapsulado estándar es TO-92 (plástico).
Aplicaciones Típicas
- Amplificadores de audio de alta calidad
- Preamplificadores para micrófonos
- Amplificadores de instrumentación
- Circuitos de amplificación de señales débiles
- Detectores de señal y medición
- Amplificadores de entrada diferencial
- Circuitos de bajo ruido
- Bufffers de alta impedancia
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del BC549 en la mayoría de aplicaciones:
Equivalentes Directos
- BC549A/B/C: Versiones con diferentes rangos de ganancia
- 2N5088: Equivalente americano con características similares
- 2N5089: Versión con mayor ganancia
- MPSA18: Alternativa de bajo ruido
Sustitutos Funcionales
- BC547: Menor ganancia pero más común
- BC548: Características intermedias
- 2N3904: Opción americana estándar
- 2N4401: Mayor corriente de colector
- PN5139: Equivalente de alta ganancia
Importante: El BC549 se distingue por su exceptionally alta ganancia (420-800), por lo que al sustituir verificar que el reemplazo tenga ganancia suficiente para la aplicación.
Transistor Complemento
El complemento PNP del BC549 es:
- BC559: Transistor PNP con características complementarias y alta ganancia similar
- BC559A/B/C: Versiones con diferentes rangos de ganancia
- 2N5087: Alternativa americana PNP de alta ganancia
El par BC549/BC559 es muy popular en amplificadores diferenciales, amplificadores push-pull de clase AB y circuitos que requieren simetría perfecta entre transistores NPN y PNP de alta ganancia.
